電磁式電壓互感器測試儀
時間:2020-12-07

電磁式電壓互感器測試儀

 三相五柱式電壓互感器含義

電網使用多、傳統的絕緣監察裝置,中試控股其優點是投小,接線簡單,操作及運行維護方便;其缺點是只發出系統接地的無選擇性預告信號,不能確切判定發生接地的故障線路,運行人員需要通過拉路分割電網的方法來進一步判定故障線路,影響了非故障線路的連續供電。該裝置的優點是以犧牲非故障線路的供電可靠性為代價的.

三相五柱式電壓互感器,其一次線圈及主二次線圈均接成星形,附加二次線圈接成開口三角形。中試控股接成星形的二次線圈供電給絕緣監察用的電壓表,保護及測量儀表;接成開口三角形的二次線圈供電給絕緣監察繼電器。正常情況下,系統三相電壓對稱,三相電壓之和為零,開口三角兩端電壓接近于零,電壓繼電器不動作。當發生單相接地故障時,開口三角兩端出現零序電壓,電壓繼電器動作,發出預告信號。開口三角形每相繞組的額定電壓為100/3V,單相接地時,開口三角兩端出現的三倍相電壓為100V。

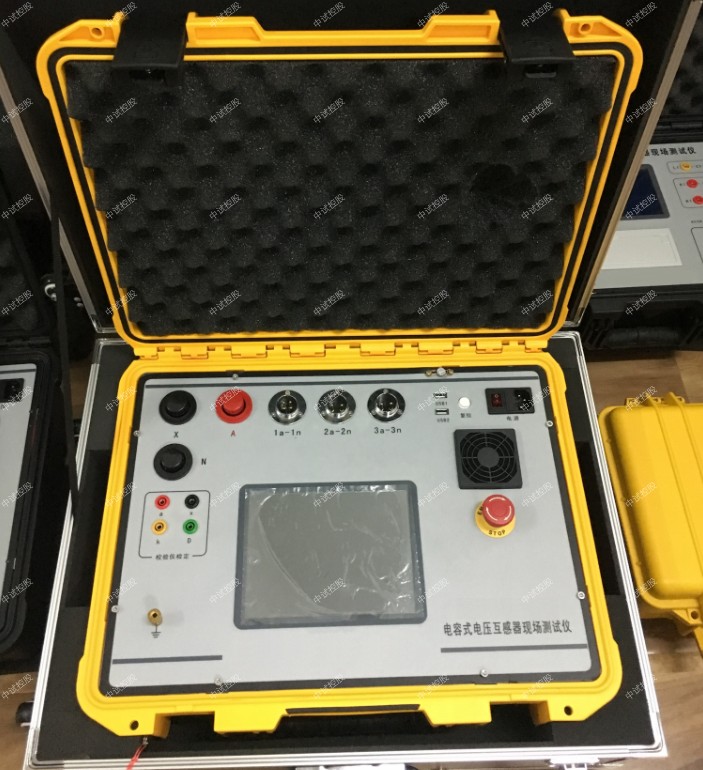

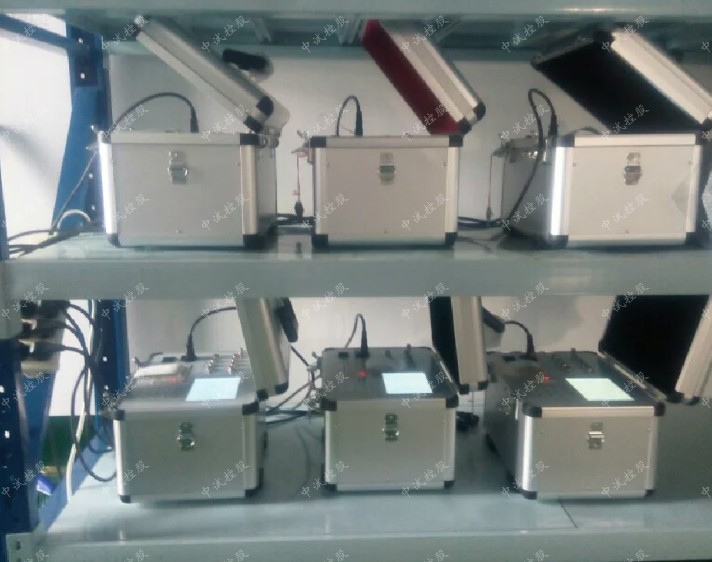

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電磁式電壓互感器測試儀
概述
對GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時,測試接線復雜,所需的設備種類繁多,而且設備都很笨重,現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差,單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想,采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統,人性化彩色觸摸屏操作,人機界面直觀、方便。


三、主要特點
1. 無需升壓源、標準互感器、負荷箱,采用了電壓互感器負荷曲線外推法原理,單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電磁式電壓互感器測試儀單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器(CVT)誤差(比差、角差)的測量。中試控股同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3.具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試,提高工作效率,避免操作失誤對人身及儀器的損傷,確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大(可存儲百萬條數據)的特點。內存為16G,可以存儲百萬組數據。
6. 測試儀采用了變頻技術、數字化處理,現場抗干擾能力強。
7. 測試過程大電壓不超過4KV,并采取各種保護措施,確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統,人性化彩色觸摸屏操作,同時也可使用鼠標操作儀器,人機界面直觀、方便。
10. 儀器具備雙USB通訊口,可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖,簡單、直觀,現場使用對照接線即可保證一次性正確完成測試接線,中試控股減少準備工作時間。


四、技術參數
1.  環境條件:
溫度:(5~40)?C   相對濕度:<80%(25?C)
海撥高度:<4500m    電源頻率:50?0.5Hz
2.  被測電壓互感器類型:GIS電磁式(PT)、電容式電壓互感器(CVT)
3.誤差測量準確度:0.05%
4.分壓比測量準確度:0.5%
5.分壓電容測量準確度:2%
6. 直流電阻測量準確度:0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分:
a、變比范圍:
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級:    0.02%
8. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電磁式電壓互感器測試儀校驗儀檢定部分:
電壓范圍:0-100V (百分表誤差0.5%)
比差:0.001%-3%  (100V)
               角差:0.00′-50′(100V)
               誤差: ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納:0.1mS-99.9mS
               誤差: ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9.外形尺寸(mm):496*394*185 mm
10.重量(Kg):14.0

檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電磁式電壓互感器測試儀進行精度檢定,請依照本說明進行,以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀(校驗儀)、電磁式電壓互感器測試儀的測試方法是建立在電壓互感器測差法(中試控股計量檢定規程《電力互感器》的規定)基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器,保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示,檢查電源,以及保險絲。
2.觸摸失效,插入USB鼠標進行操作。
3. 開機不能加載測試程序,或者出現死機現象,請重新開機。

裝箱清單
主機:      1臺
測試線:    黑色耐磨護套四芯線航空插頭1根(儀器專用)
黑色耐磨護套兩芯線航空插頭1根(儀器專用)
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾:    紅黑各4個
保險管:    220V 5A三個





電壓互感器的二次電壓均為多少伏
  我國規定電壓互感器二次側電壓為100V。電流互感器二次側電流為。中試控股羊角型測量線電壓的二次100V,66kV及以下電壓等級的中性點非有效接地的測量、保護為57.7V 剩余繞組33.33V,66kV及以上電壓等級的中性點直接接地的測量、保護為57.7V 剩余繞組100V,電壓互感器實際上是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時,在鐵心中就產生一個磁通φ,根據電磁感應定律,則在二次繞組中就產生一個二次電壓U2。改變一次或二次繞組的匝數,可以產生不同的一次電壓與二次電壓比,這就可組成不同比的電壓互感器。電壓互感器將高電壓按比例轉換成低電壓,即100V,電壓互感器一次側接在一次系統,二次側接測量儀表、繼電保護等;主要是電磁式的(電容式電壓互感器應用廣泛),另有非電磁式的,如電子式、光電式。

電壓互感器的運行情況相當于2次側開路的變壓器,其負載為阻抗較大的測量儀表。副邊電流--

產生的壓降和勵磁電流的存在是電壓互感器誤差之源。電壓互感器副邊不能接過多的負載;且要求鐵心不飽和(0.6-0.8T)。

注意事項:
(1)電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如,測極性、連接組別、搖絕緣、核相序等。

(2)電壓互感器的接線應保證其正確性,一次繞組和被測電路并聯,二次繞組應和所接的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯,同時要注意極性的正確性。

  電壓互感器的工作原理
 一、電壓互感器簡述
      電壓互感器(簡稱PT,也簡稱TV)和變壓器很相像,都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能,因此容量很大,一般都是以千伏安或兆伏安為計算單位;而電壓互感器變換電壓的目的,主要是用來給測量儀表和繼電保護裝置供電,用來測量線路的電壓、功率和電能,或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器,因此電壓互感器的容量很小,一般都只有幾伏安、幾十伏安,大也不超過一千伏安。
      二、電壓互感器的基本結構
      電壓互感器的基本結構和變壓器很相似,它也有兩個繞組,一個叫一次繞組,一個叫二次繞組。兩個繞組都裝在或繞在鐵心上。兩個繞組之間以及繞組與鐵心之間都有絕緣,使兩個繞組之間以及繞組與鐵心之間都有電的隔離。電壓互感器在運行時,一次繞組N1并聯接在線路上,二次繞組N2并聯接儀表或繼電器。因此在測量高壓線路上的電壓時,盡管一次電壓很高,但二次卻是低壓的,可以確保操作人員和儀表的安全。
      三、電壓互感器的工作原理
      其工作原理與變壓器相同,基本結構也是鐵心和原、副繞組。特點是容量很小且比較恒定,正常運行時接近于空載狀態。
電壓互感器本身的阻抗很小,一旦副邊發生短路,電流將急劇增長而燒毀線圈。為此,電壓互感器的原邊接有熔斷器,副邊可靠接地,以免原、副邊絕緣損毀時,副邊出現對地高電位而造成人身和設備事故。
