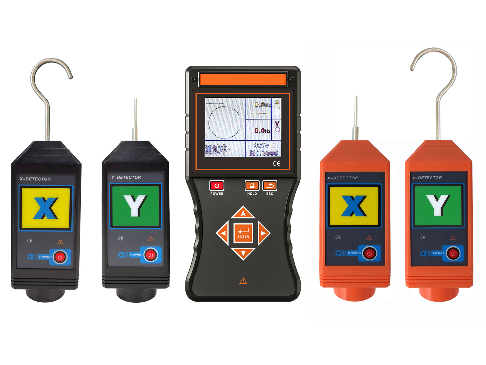

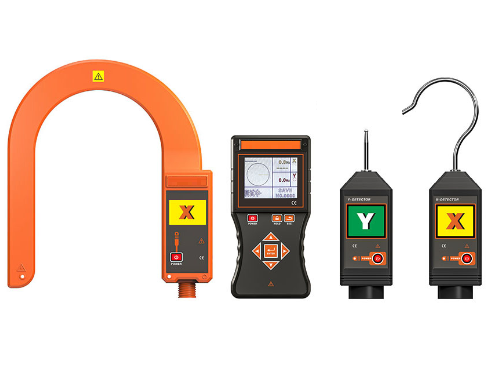

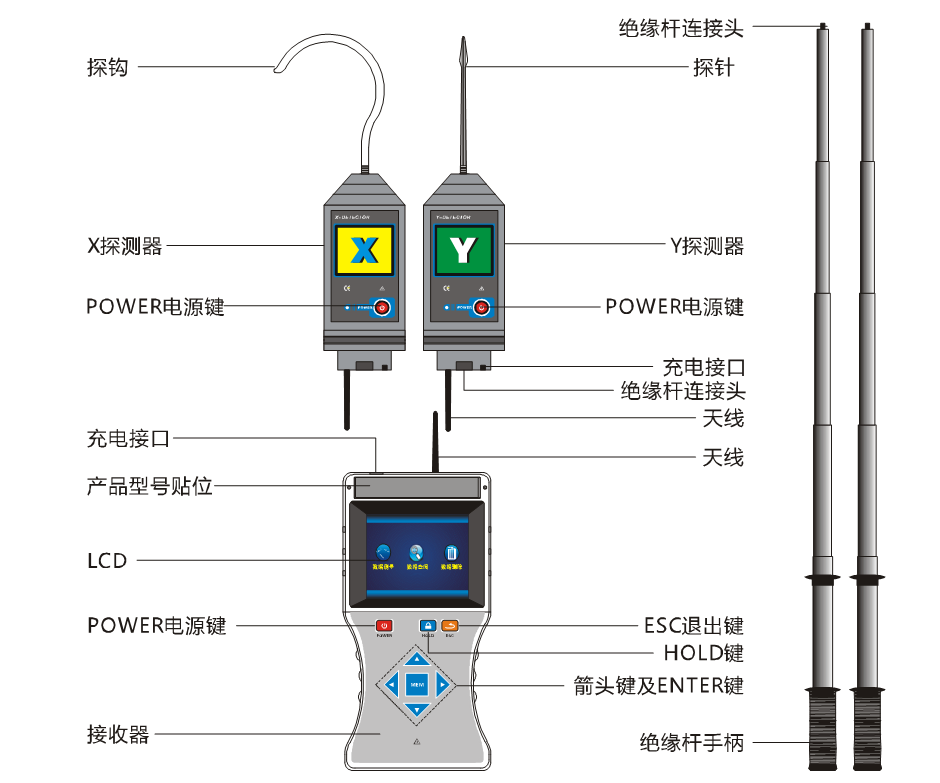

ZSTAG-9500無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器,簡稱核相儀或核相器,由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏,同屏顯示核相結果、相位、頻率、向量圖指示,有“X信號正常、Y信號正常、同相、異相”等語音提示,清晰直觀。

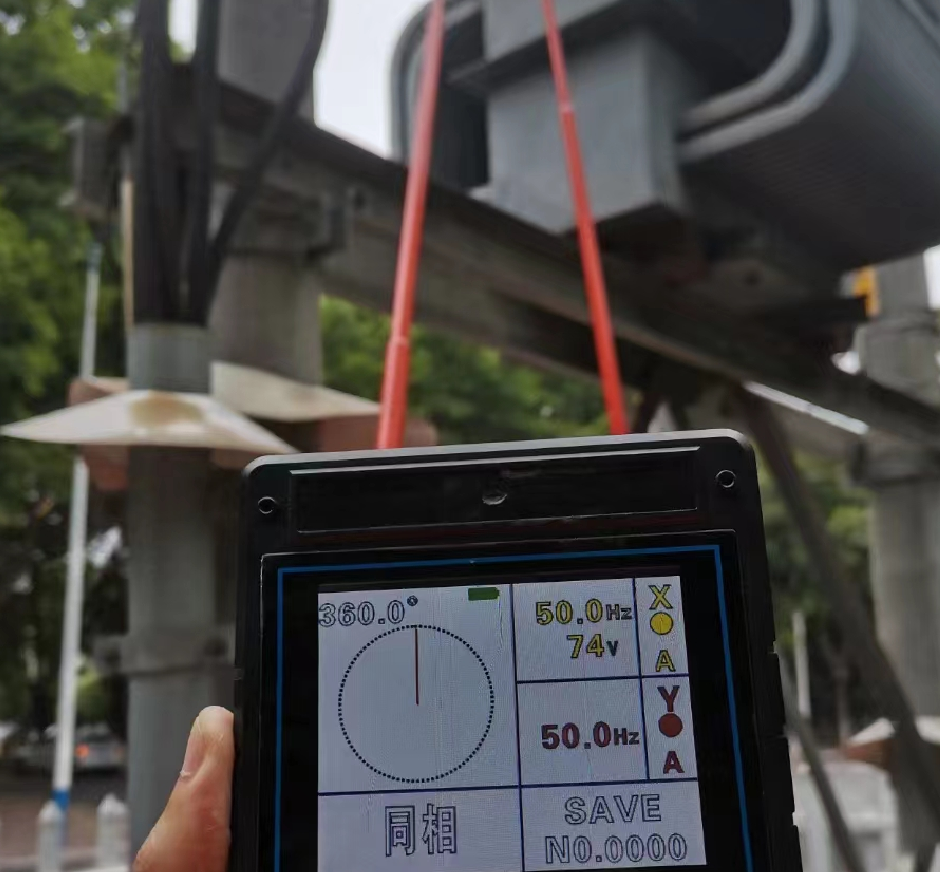

空曠地面核相距離可達160m遠,能對1V~550kV的電壓線路全智能核相,其中35kV及以下的裸導線可以直接接觸核相,35kV以上的裸導線采用非接觸式核相,非接觸核相是將探測器逐漸靠近被測導線,當感應到電場信號時就可以完成核相,這樣無需直接接觸高壓導線,更加安全。
無線高低壓核相儀、智能無線高低壓核相儀、全智能無線高低壓核相儀、高低壓無線核相儀、無線高壓核相儀、無線高低壓核相器、高低壓核相儀
ZSTAG-9500無線高低壓核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能,還可以用于驗電、相序測試,變壓器組別判斷等。
ZSTAG-9500無線高低壓核相儀參數
功 能
高低壓無線語音核相、頻率、相位、相序、驗電測試
電 源
DC 3.7V可充鋰電池,USB充電接口,連續工作約10小時
傳輸方式
315MHz、433MHz無線傳輸
核相距離
最大約160m
顯示模式
3.5寸真彩液晶屏顯示
量 程
核相電壓等級:AC 1V~550kV
相位:0.0°~360.0°
頻率:45Hz~75Hz
分 辨 率
0.1°;0.1Hz
精度(23℃±5℃,80%RH以下)
相位:≤±10°
頻率:≤±2Hz
相別定性
同相:-30°~30°;異相: 90°~150°和210°~270°
語音功能
同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸
拉伸后長約3.2m;收縮后長約0.6m(可選購5米桿)
數據存儲
9999組
核相方式
接觸核相:35kV以下裸導線,或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
非觸核相:35kV以上裸導線,或110kV以上線路采用非接觸核相,逐漸靠近該導線。(帶絕緣桿操作)
驗電指示
探測器“嘟--嘟--嘟”蜂鳴聲
換 檔
自動換檔
采樣速率
2次/秒
儀表尺寸
探測器:長寬厚145mm×60mm×48mm
接收器:長寬厚250mm×100mm×40mm
背光控制
按上下箭頭鍵調整背光亮度
感應強度控制
根據感應的電場強不同,探測器能自動控制放大倍數,便于排線密集場所核相
數據保持
測試模式下按HOLD鍵保持?jǐn)?shù)據,再按HOLD鍵取消保持
退出功能
按ESC鍵退出當前功能界面,返回上級目錄
數據查閱
按ENTER進入數據查閱模式后,按箭頭鍵翻閱所存數據
無信號指示
當接收器沒有收到發射信號時動態顯示“----”符號
自動關機
開機約15分鐘后,儀表自動關機,以降低電池消耗
電池電壓
當電池電壓低于3.2V時:
探測器:電源指示燈慢閃,提醒充電;
接收端:電池電壓低符號顯示,提醒充電;
額定電流
探測器:35mA max;接收器:300mA
max
儀表質量
探測器:205g(含電池)
接收器:395g(含電池)
絕緣桿:1.2 kg(3米桿)、1.45kg(5米桿)
總質量:7kg(含儀表箱,配置5米桿及箱約9.8 kg)
工作溫濕度
-10℃~40℃;80%Rh以下
存放溫濕度
-10℃~60℃;70%Rh以下
干 擾
無特強電磁場;無433MHz 、315MHz同頻干擾
絕緣強度
絕緣桿:AC 110kV/rms(絕緣桿全部拉伸后,兩端之間)
探測器:2000V/rms(外殼兩端之間)
接收器:2000V/rms(外殼兩端之間)
結 構
防滴漏Ⅱ型、IP63
適合安規
GB13398-92、GB311.1-311.6-8、3DL408-91標準和國家新頒布電力行業標準《帶電作業用1kV~35kV便攜式核相器通用技術條件DL/T971-2005》要求
符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003標準

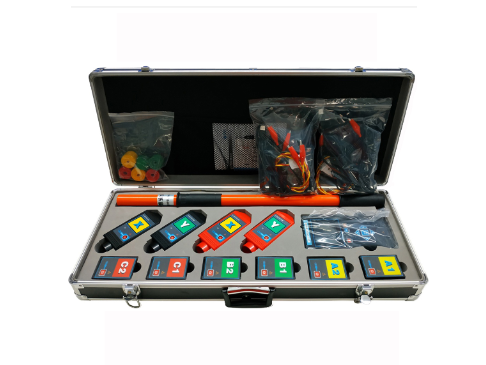

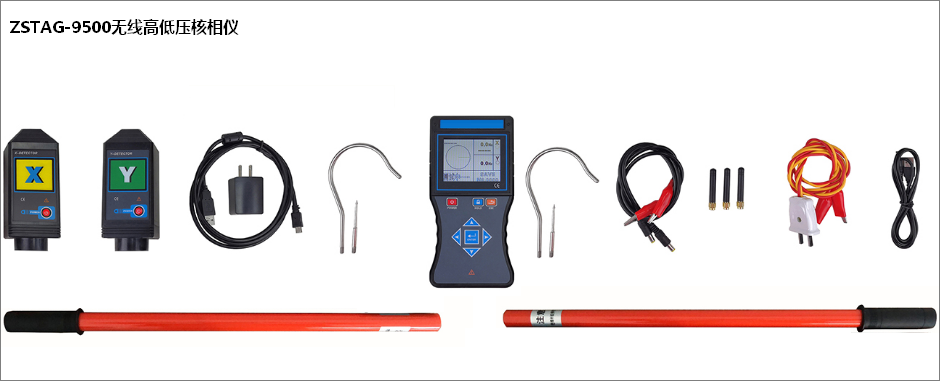

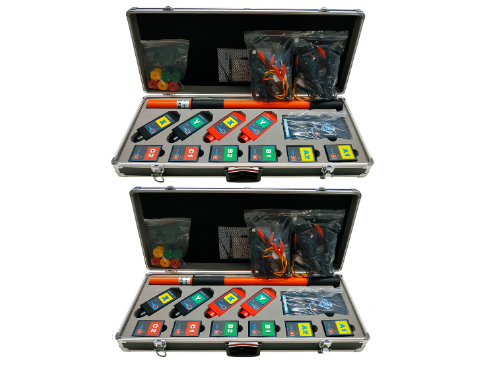

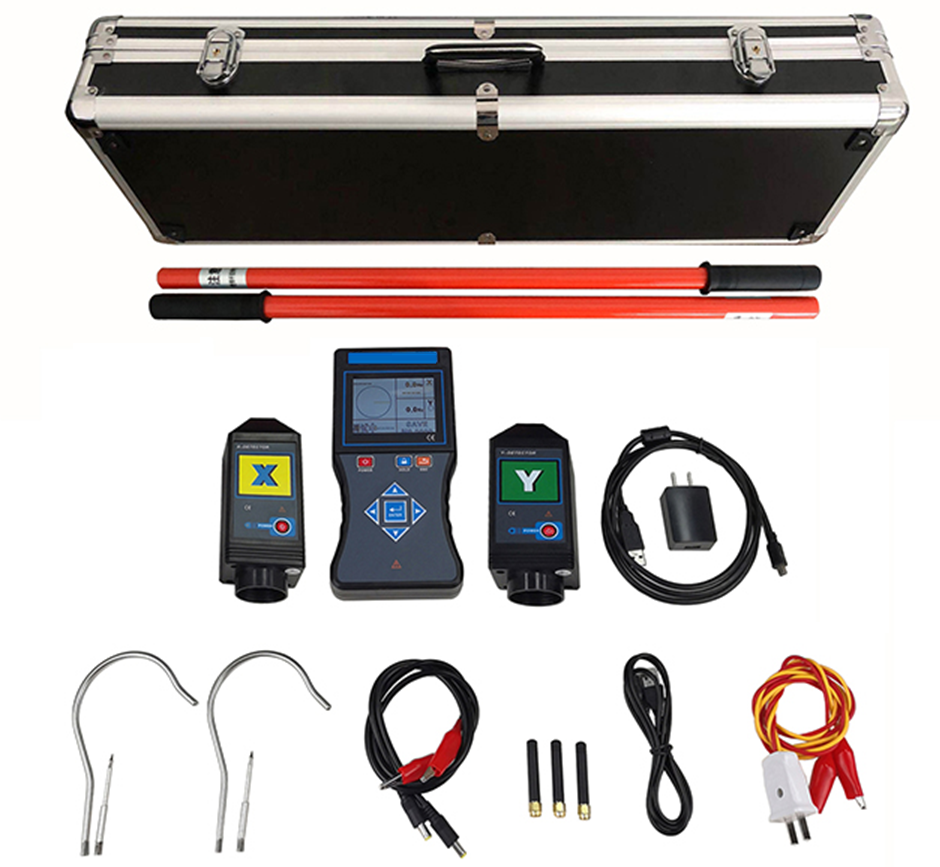

附件 |
||
1 |
探測器 |
2個(X、Y各1個) |
2 |
接收器 |
1臺 |
3 |
伸縮絕緣桿 |
2根 |
4 |
鋁箱 |
1個 |
5 |
探鉤、探針 |
4只(各2只) |
6 |
USB充電器、充電線 |
1套 |
7 |
鋰電池 |
3個(儀表內) |
8 |
自校線 |
1根 |
9 |
輔助測試線 |
2根 |
10 |
說明書 |
1本 |
11 |
出廠報告 |
1份 |
12 |
合格證 |
1張 |
