ZSPQ-34A 三相在線電能表校驗儀


  • 可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差
  • 參考標準:DL/T 448-2016
    • 顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等
    • 帶5A、100A、500A、1000A鉗表,內帶2G電子盤
    • 采用成熟的正版WINDOWS CE操作系統

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介


1、使用掌上電腦,中文界面操作簡單,可存儲500只電能表測試數據及谷、峰、平、總電表底數。
2、可測量校驗三相三線、三相四線、單相電能表、低壓電流互感器和電流互感器的角差及比差,可顯示電壓、電流、相位、有功功率、無功功率、相量圖和功率因數等。
3、相量圖零度參考點可任意設定,全新計算方法,無論電流大小均不影響查出48種接線方式,校驗電能表時,可輸入手動脈沖、光電頭脈沖及電子式電能表脈沖,現場方便。

產品別稱

三相電能表現場校驗儀、多功能電能表校驗裝置、三相電能表檢定裝置、電能表校驗臺、三相多功能電測量儀表檢定裝置、多功能電能表校驗裝置、三相多功能電能表校驗臺

產品特征

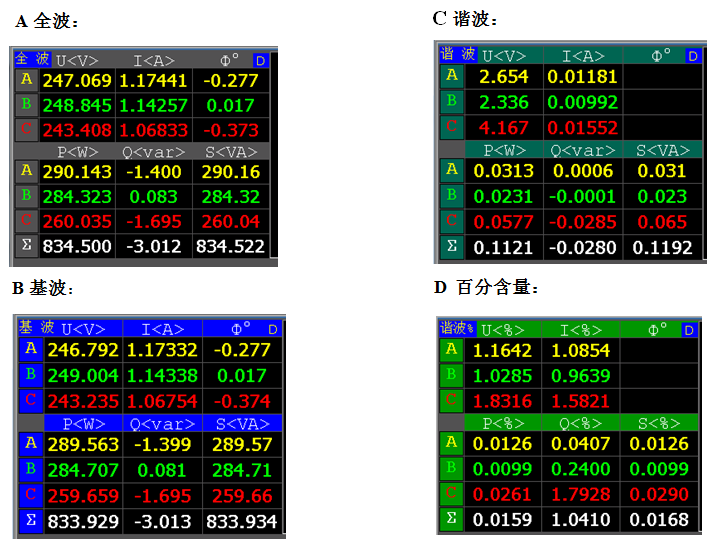

1、同時計算全波、基波、諧波全部參數。在校驗界面,同時實時顯示全波基波的U、I、P、Q、VA、相角,以及諧波的合成U、I、P、Q、VA和百分比,U、I的正序、負序及零序含量,諧波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及諧波PF。

2、校驗方式包括全波有功、全波無功、基波有功、基波無功、基波視在、全波視在、諧波有功等7種方式。可校驗全波表、基波表、諧波表的有功電能準確度及全波表、基波表的無功電能準確度。也可校驗視在電能表的準確度。

3、可選任意一次諧波或多次諧波,計算合成的UIPQVA和百分比,以及諧波有功電能。

4、可單獨同時分析三相的諧波的各次UIPQVA的含量及測量值,顯示51次諧波+PH、諧波-PH及占基波的百分比,以確定正反向諧波有功對計量的影響量。

5、全波無功為基波和各次諧波無功的代數和。避免以往的90度移相法,在諧波下無功計量錯誤的情況。可按被測電能表的測量帶寬,選擇諧波次數。

6、可同時檢測兩路被檢脈沖,同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同。

7、過載2.4倍,所有測量點保證0.05%的準確度,保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標。

8500倍電流范圍保證計量指標,10000倍電流顯示范圍。最小1mA 啟動電流。高供高計時,空載也可識別接線。

9、電能累積功能可以校驗沒有電能脈沖輸出的電能表。

10、顯示矢量圖、可識別三線48種,四線96種錯誤接線以及CT二次交叉接線。

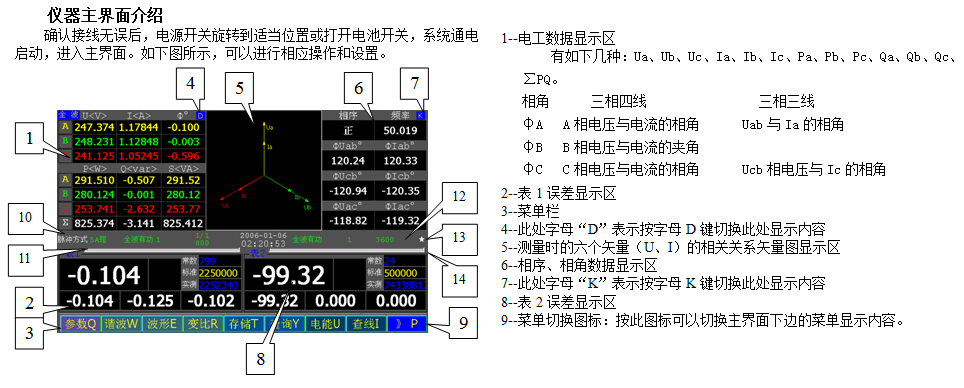

11、采用7 16:9 工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示,不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然。

12、儀器在不接入電壓、電流信號的情況下,在辦公室就可模擬現場的各種接線,得出相應的接線結果及更正系數。此功能,可作為培訓查線的工具使用,提高現場工作人員的查線技能。

13、儀器內可產生0.05A-5A的實際電流信號加到5A鉗上,以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題。可隨時了解鉗表的閉合情況,提醒工作人員清潔鉗口。在更換5A鉗時,可將誤差修正到0.2級。

14、自動錄入電能表號碼(選配功能)。

支持條形碼掃描槍,自動錄入電能表編碼。

15、利用485或紅外光電頭,讀取多功能電能表尖、峰、平、谷、總的有功無功底數,讀常數及校時。支持國標DL645規約DL645-1997DL645-2007。(選配功能)

16、儀器內帶2G電子盤

17、可帶3寸現場打印機,電池供電,直接將彩色屏幕圖像轉換為黑白后打印。

18、帶5A100A500A1000A鉗表,直接測量低壓電流互感器的變比及變比的誤差。

19、顯示ABC三相電壓、電流的波形。

20、工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源。

21、所有現場需要輸入的參數和下裝的數據均可由用戶自由定義。可下裝5000個用戶的數據。

22、可將當前屏幕存儲到優盤。

23、具有溫濕度測量功能(需配溫濕度傳感器)

24、具有USB接口,連接優盤,形成超大型空間,方便數據拷貝。

25、觸摸屏加按鍵操作,輸入鍵盤采用電腦鍵盤排列方式排列。也可使用USB接口的PC電腦鍵盤。

26、可通過儀器USB接口與PC機進行對時。

27、平板電腦可直接控制儀器,操作界面和儀器相同。

28、電壓測量插座和電源切換開關為工業級,可在600V下使用。(普通的市電用開關為250V,在380V時為超范圍使用,存在安全隱患)

29、高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離,耐壓4kV

30、電能脈沖輸入保護。可在輸入高壓時,自動保護,并在儀器上顯示提示信息。在改正錯誤后,點擊界面即可復位保護。

315A鉗自修正功能:儀器內產生5A的電流信號加到5A鉗上,以測量鉗表的誤差。

32、采用5顆低功耗ARM芯片,全部運算能力大于1GIPS,同時計算51次諧波和全波的全部參數。

33、采用成熟的正版WINDOWS CE操作系統,穩定可靠。

 參數



保證誤差范圍

25-600V

啟動測量值

0.5V

額定值

440V

誤差等級

±0.05%



端子

額定Ie

5A



0.025A-12A

鉗表

額定Ie

5A100A500A1000A



0.5%Ie—2.4Ie

啟動電流

0.02%Ie

輸入頻率范圍

45-65Hz

頻率測量誤差

±0.01Hz

相位測量范圍

-180°- 180°

最大相位誤差

±0.1°

諧波百分比、諧波電工參數、諧波電能測量次數

2-51

脈沖常數

(注:Ie--額定電流)

低頻輸出

(三檔)

5A

3600P36000P360000P/kWh(kvarhkVAh)

 其它

3600P36000P360000P *(5/Ie)P/kWh

(kvarhkVAh)

內部高頻

5A

1.8x109 P/kWh

其它電流檔位

1.8x109   *(5/Ie)P/kWh

最高脈沖輸入頻率

50kHz

5A端子

全波基波 kWhPUI

±0.05%

全波基波 KvarhQVAVAh

±0.2%

諧波     UIPQS

±0.2%H H=1+0.01k  K=2-51

5A鉗表

全波基波 kWhPUI

±0.2%

全波基波 KvarhQVAVAh

±0.2%

諧波     UIPQS

±0.5% H H=1+0.01k  K=2-51

自檢電流循環輸出電流

0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A

自檢誤差(線性和角差)

±0.1%

大電流鉗

全波基波 kWhPUI

±0.5%

全波基波 KvarhQVAVAh

±0.5%

諧波     UIPQS

±1.0% H H=1+0.01k  K=2-51



變比測量

±0.5%

電壓影響

< ±0.01%

頻率影響

< ±0.01%

溫度影響

< ±0.005%/

24小時變差

< ±0.01%

諧波影響

< ±0.01%

可充電電池

11.1V 3000mAh

耐壓(電壓電流測量及電源與低壓端子之間)

4.0 kV

電快速瞬變脈沖群

4.0 kV



4.0kV(共模),2.0kV(差模)

開機穩定時間

<3分鐘

環境溫度

-25-+45

相對濕度

40%-95%

工作電源

AC 55V - 600V



<  9W

外形尺寸

275mm * 196mm * 78mm



<  1.5 kg



附件

1

主機

1

2

5A鉗表

3

3

鉗表修正環

1

4

優盤

1

5

電子脈沖線

1

6

電壓測試線

1

7

電流測試線

1

8

電源線

1

9

光電頭

1

10

儀器箱

1

11

說明書

1

12

出廠報告

1

13

附件清單

1

以下為選配件

A

100A鉗表

B

500A鉗表

C

1000A電流鉗

D

紅外讀表頭

E

掃描槍
