電纜定向儀

帶電電纜如何做到識別？

電纜識別儀在電纜施工及維護工作中具有重要意義，停電電纜的識別現在已經很容易實現了，中試控股它主要靠發射大電流低頻脈沖即可實現，而這種方法只能對停電電纜進行識別，而對運行電纜的識別則素手無策。而實際工作中卻經常要求電纜識別必須進行帶電識別。

我們根據用戶的上述需求研制開發了ZSCI-9500多功能電纜識別儀，中試控股它采用非接觸式的間接耦合方式來實現對電纜的快速準確識別。該儀器的主要特點如下：
1、 電纜處于運行狀態下在線識別，極大地提高了工作效率，減少了停電所造成的經濟損失。
2、 采用間接耦合方式，操作者與電纜不存在電氣上的接觸，極大程度保證了操作者的安全。
3、 不需斷開運行電纜兩端與配電設備的連接，保證了電氣設備的正常運行。
4、 中試控股同時兼帶停電電纜識別的功能。

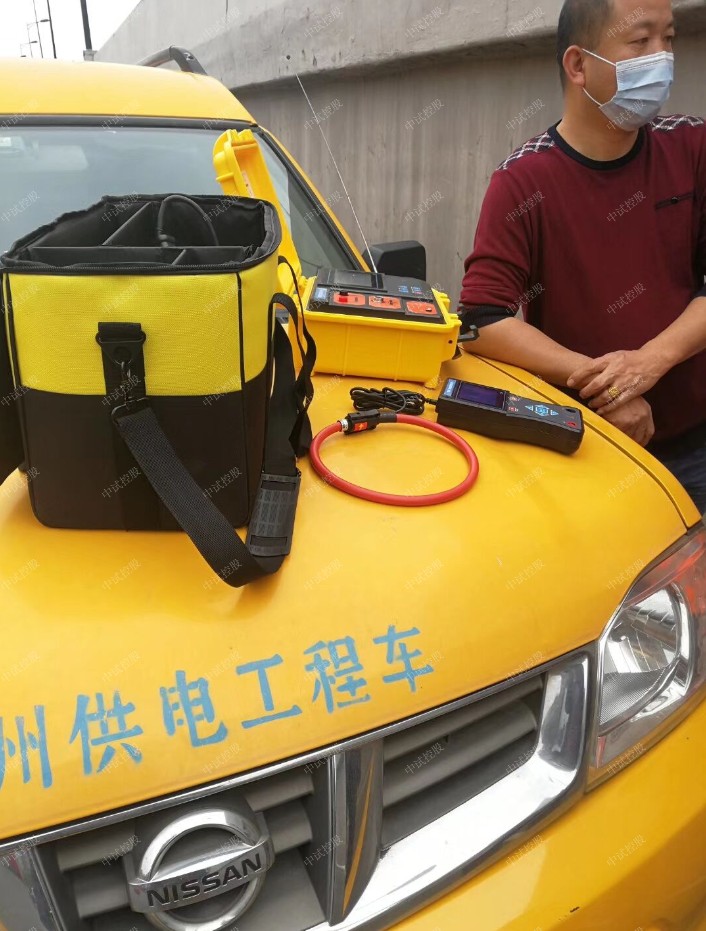

ZSCI-9500多功能電纜識別儀、電纜定向儀是中試控股為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成，帶電電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返操作時間，提高工作效率。

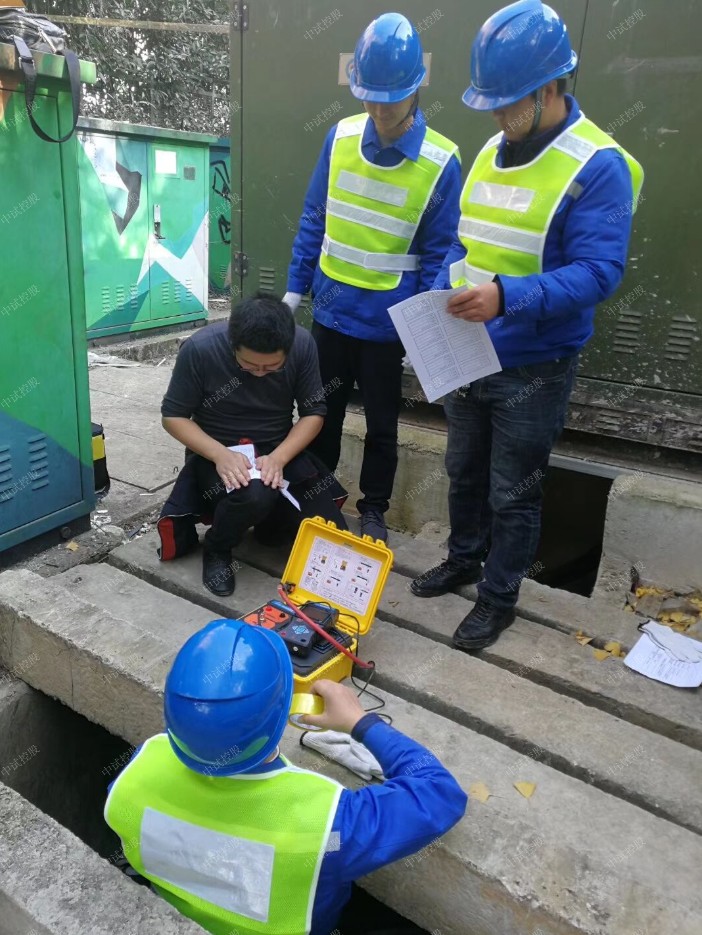

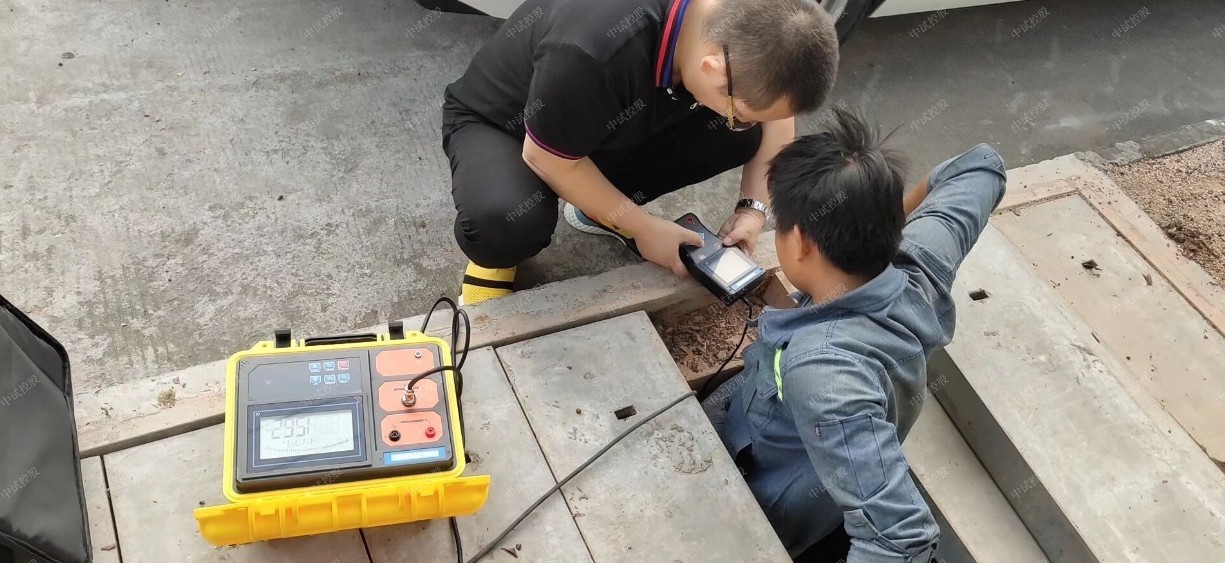

電纜定向儀發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。

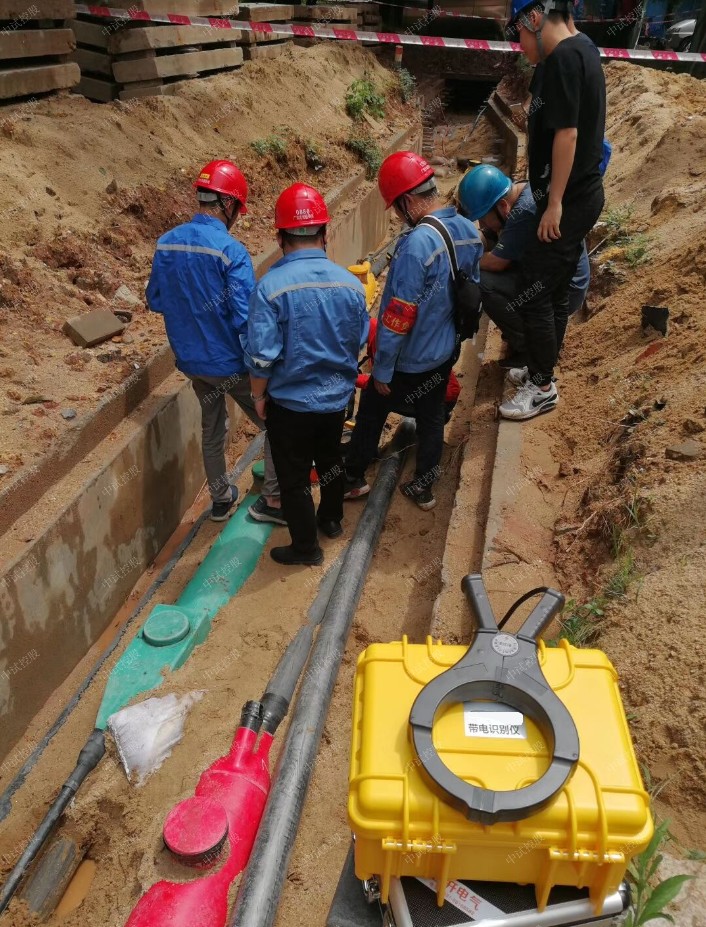

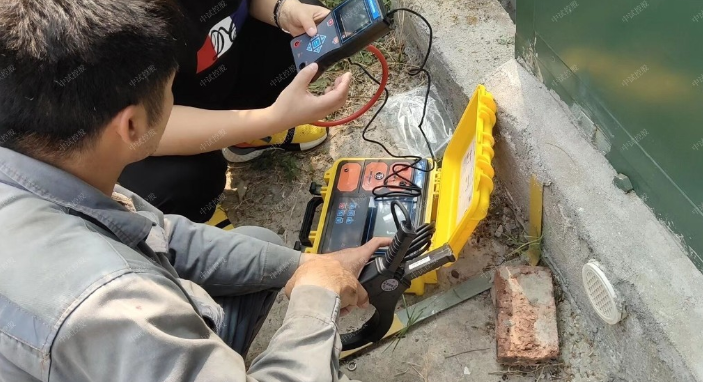

ZSCI-9500多功能電纜識別儀發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ125mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。

停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。

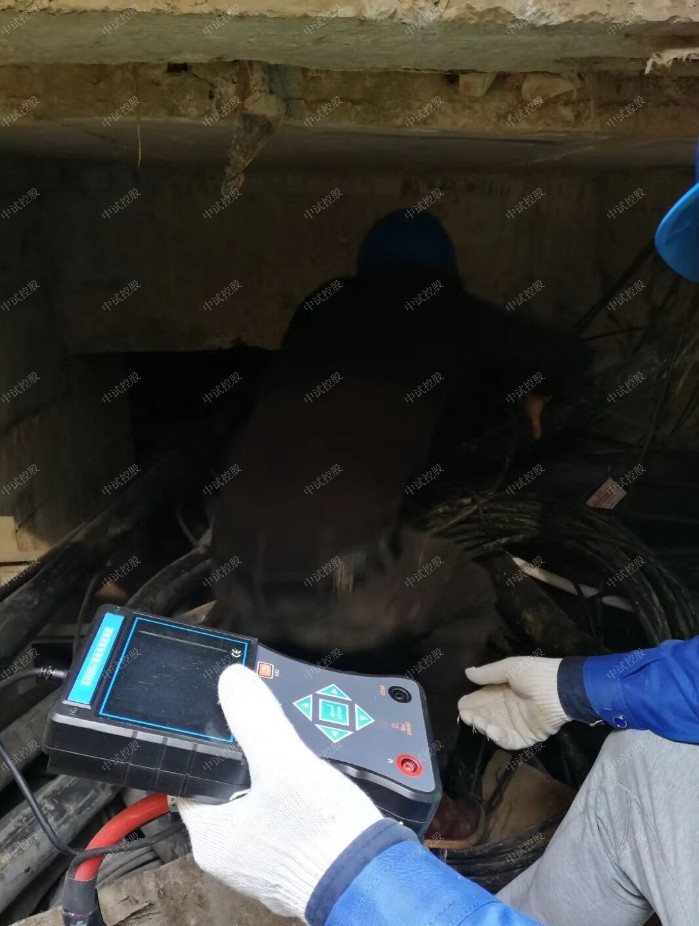

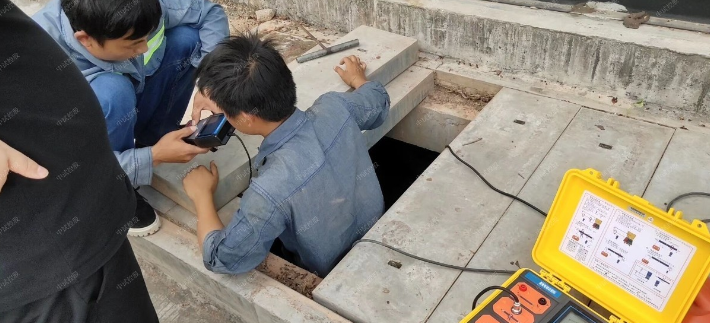

電纜定向儀接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，帶電識別時具有發射信號標定功能，同時可以標定10條電纜，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。

柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。

中試控股特別提示：本ZSCI-9500多功能電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

ZSCI-9500多功能電纜識別儀是用于將某一根電纜從一捆電纜中識別出來的主要作用和功能，由一個信號發生器和一個帶傳感器的接收機及連線構成，是電纜架設、遷移、維護以及故障處理中常用設備，電纜識別儀的查找方法根據使用條件又分為帶電電纜識別儀和不帶電電纜識別儀，我們說一說他們各自的查找方法。

　　電纜定向儀帶電電纜識別儀查找方法

　　線路在帶電時，我們不能影響正常運行，在對帶點電纜識別時，中試控股采用的是感應法測量，通過卡鉗發射高頻信號，接收機接收到信號特征后通過軟硬件濾波，在進行相位識別，當接收卡鉗按照電流方向卡電纜時，被識別的電纜電流表右偏，同時伴有聲光指示。而其它的電纜電流方向與被識別電纜的電流方向相反，其電流表指針左偏。沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中區別出來，由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，從原理上講，識別的電纜不受被識別電纜長度的限制。

　　不帶電電纜識別儀查找方法

　　不帶電電纜識別儀的查找方法基本與帶電識別相通，中試控股發生器將周期性的單極性電壓脈沖饋入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜，饋入電纜中的脈沖電流的方向可做為一明顯的識別標準，流出去的電流僅從這一根電纜通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反，通過接收機探測流過電纜電流方向以及它的大小，它帶有放大器并串聯在電路中，傳感器鉗住被測電纜，電流流過電纜產生的磁場在傳感器的線圈中感應出電壓，中試控股該電壓極性由電流方向和傳感器線圈的方向決定，從而達到電纜的識別作用。
