數字電纜識別儀
時間:2020-12-13

數字電纜識別儀

數字電纜識別儀要保證數據的精確度

電纜識別儀我們需要的是一方面當然是要有很好的精確度,如果精確度不夠的話,我們使用就等于白費,如果不準確會影響到后期的時候。除了準確度以外,就是要保證使用的壽命。
中試控股采用普通電壓電流比率計型接地電阻表(俗稱“接地搖表”)測量接地電阻時,通過鐵塔的接地裝置應將接地引下線與鐵塔分開后進行測量;通過非預應力鋼筋混凝土電桿的接地裝置,應從桿頂將接地引下線與避雷線脫離后進行測量。
在系統初始狀態下,按下直流電阻測試儀設置按鍵,進入設置功能狀態,將材料選項設置為未知,測量模式設置為電阻,工作模式設置為標準,測量速度設置為標準,按下返回鍵返回到系統初始狀態。

操作電纜識別儀需要什么方面的知識

數字電纜識別儀在電器行業,有很多專用的儀器儀表,例如電纜識別儀,這些儀器都屬于專業設備,普通人很少接觸到,但是行業內的工作人員都對它非常熟悉,其實,我們公司的電纜識別儀經過多次的改進,不論是操作界面,還是操作流程,都非常的簡單易懂,不需要有太多的專業知識。
我們在操作電纜識別儀的時候,只需要接好發射源和接收機的插口,打開發射源和接收機電源開關核對方向,就可以進行識別工作了,我們可以通多電表的狀態判斷故障的位置,操作簡單,判斷準確。
電纜識別儀的使用非常方便簡單,只要參照我們的說明書,需要過多的專業技能也可以準確的找到故障點,解放了人力物力,還節約了時間。



數字電纜識別儀是中試控股為電力電纜和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜,避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的,必須保證電纜兩端的雙重編號準確無誤,本儀器設計采用了PSK技術,結合精準算法。無論現場工作人員的記憶多么可靠,都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能,由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。



ZSCI-9500多功能電纜識別儀發射機:帶電電纜識別、停電電纜識別時發射信號給目標電纜,內置大功能率可充鋰電池,發射機采用一體化專用工具箱式設計,用聚丙烯塑膠作為原料,添加新型復合填充料一次注塑成形,密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越,其箱體能承受約200kg的壓力,主機超大LCD實時顯示剩余電池電量,白色背光、發射信號動態指示,一目了然。

發射鉗:帶電電纜識別時,發射鉗將發射機發出的信號耦合到目標電纜上,鉗口尺寸Φ120mm,發射鉗具有方向性,發射信號從發射鉗上箭頭指示方向流入。

ZSCI-9500多功能電纜識別儀帶電識別時:采用脈沖電流原理,通過發射鉗耦合到目標電纜上,給電纜線芯注入復合脈沖電流信號,該脈沖電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測和識別;因脈沖電流有方向性,所以檢測也具有方向性。

ZSCI-9500多功能電纜識別儀停電識別時:采用脈沖電流原理,給電纜線芯注入脈沖編碼電流信號,該電流在目標電纜周圍產生電磁場,供接收機和柔性電流鉗檢測、解碼、識別;因電流有方向性,所以檢測也具有方向性。

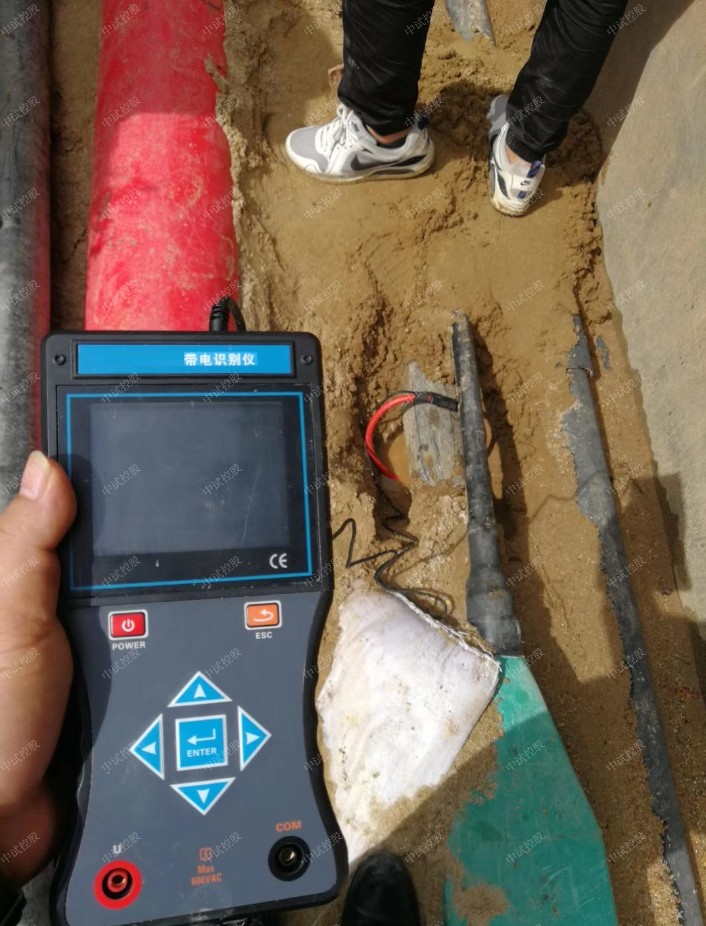

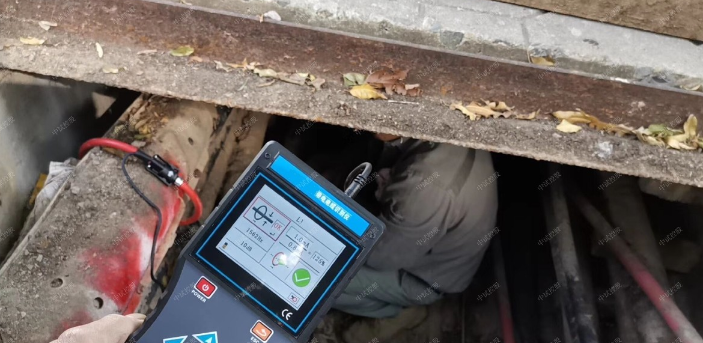

接收機:為手持設備,3.5寸彩色液晶屏,內置高速微處理器,結合精準算法,對發射機的脈沖編碼電流信號進行識別并解碼,同時具有信號強度標定功能,顯示信號強度和檢測結果,精美直觀;彩色刻度條動態顯示,一目了然,電纜識別成功打√,非目標電纜打×,能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V~600V(50Hz/60Hz),可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz),可測電流頻率45Hz~70Hz。

柔性電流鉗:為洛氏線圈,具有極佳的瞬態跟蹤能力,能快速識別發射機產生的脈沖編碼電流,適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm,可鉗Φ200mm以下的電纜,不必斷開被測線路,非接觸測量,安全快速。

特別提示:本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能,停電電纜識別時:嚴禁接入帶電電纜中。識別時,發射鉗、接收鉗不能混用,同時要保證輸入信號方向一致。

發射機規格
功    能:
發射復合脈沖頻率電流信號,顯示剩余電池電壓,發射狀態動態指示
電    源:11.1V大容量可充鋰電池,充滿電連續工作約8小時
顯示模式:超大LCD實時顯示剩余電池電壓
(帶電識別時),按上下箭頭鍵調節發射頻率
中試控股脈沖電壓:500V(停電識別時)
脈沖電流:最大5A(取決于回路電阻的大小)
脈沖頻率:1次/秒
脈沖寬度:2ms
發射鉗內徑:φ120mm
ZSCI-9500多功能電纜識別儀測試線長:3米,帶鱷魚夾,紅黑各1條
發射鉗引線長:2m
接地針尺寸:長寬厚225mm×100mm×10mm
發射機尺寸:320mm×275mm×145mm
發射鉗尺寸:長寬厚300mm×175mm×50mm
LCD尺寸:128mm×75mm
LCD顯示域:124mm×67mm
外包裝尺寸:長寬高400mm×245mm×335mm
背光控制:有,白色背光燈
工作溫度:-10℃~40℃
存儲條件:-20℃~50℃,≤95%RH, 無結
儀表質量:
發射機:2.5kg
發射鉗:1.08kg
總質量:4.4kg(含接收機)
電池電量:當電池電壓低于9.65V時,電池電壓低符號顯示,提醒給電池充電;低于9.5V時,設備自動關機
充 電 器:12.6V DC充電器
充電接口:圓形充電接口,DC標識
抗    壓:中試控股發射機采用一體化專用工具箱式設計,箱體能承受約200kg的壓力
耐    壓:AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性:IEC61326(EMC)
參考安規:IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)
