BZC-5A變壓器直流電阻測試儀

時間：2020-12-13

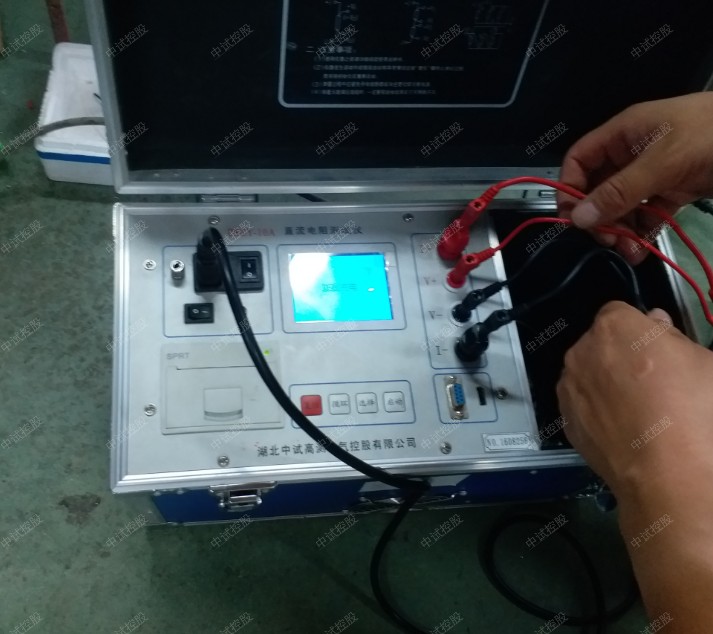

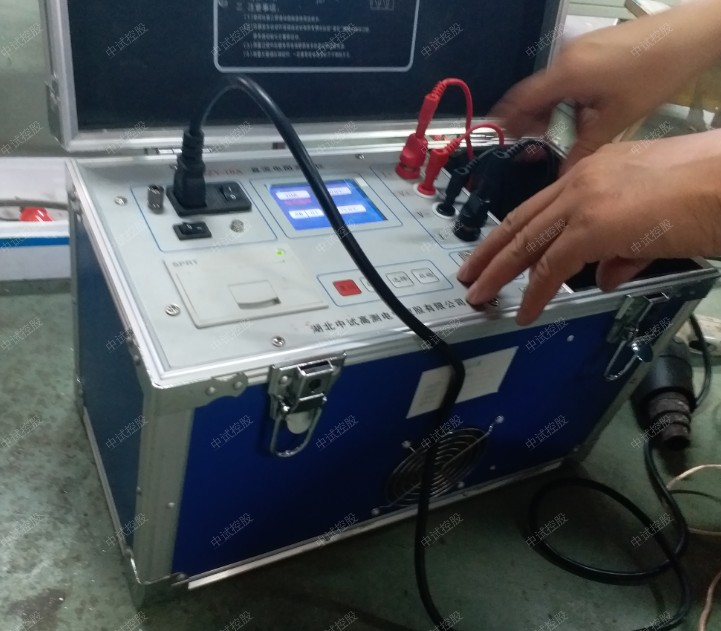

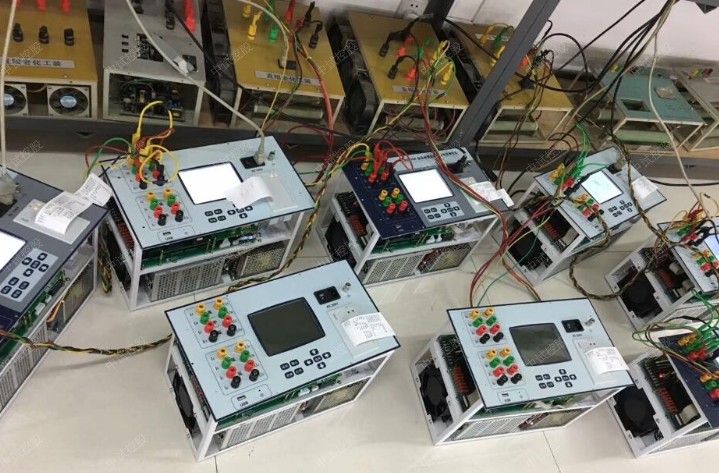

BZC-5A變壓器直流電阻測試儀

變壓器直流電阻測試儀的測量方法有哪些優點？

變壓器直流電阻測量是變壓器出及預防性試驗的主要項目之一，目的是中試控股驗證繞組和引線的材質及焊點質量的好壞，中試控股通過變壓器直流電阻測量可以檢查繞組焊接質量和分接開關各個位置接觸是否良好以及檢查繞組或引出線有無折斷處。同時，變壓器直流電阻測量還能檢查并聯支路的正確性和是否存在由幾根并聯導線繞制成的繞組發生一處或多處斷線的情況；更能檢查層、匝間有無短路的現象并確定繞組的平均溫升。

所以中試控股變壓器直流電阻測量既是簡單常規的試驗項目，但又是耗時、準確度要求高的項目，它是確保變壓器質量、檢修質量和安全運行的一個重要手段。

目前變壓器直流電阻測量的方法有電橋法、電壓降法和三相繞組測量法三種：

①三相繞組同時加壓法，即在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵心中的合成磁通近似為零。這使電感值L大為減小，因此時間常數τ也就降為最低，測試時電流變化的過渡過程大為縮短，短時間內便能獲得穩定的電流值，進而求出繞組的直流電阻值。

②電橋法：用單臂電橋或雙臂電橋進行測量，這種方法可以直接讀取數據，準確度較高，但設備價格較貴。

③電壓降法是對每相繞組進行直流電阻的測量，然后利用測量數據，計算得出線圈的直流電阻。在不具備電橋的地方，一般采用這種測量方法。這種方法的主要缺點是需要較長的時間才能測到準確值。因為每相繞組可以等效成電阻和電感的串聯電路，在接通電源后，電感中電流從零逐漸增加，最后達到一穩定數值，電感兩端電壓則從零忽然增加到電源電壓，然后逐漸下降到穩態值，需要一個過渡過程，過程的長短取決于電路的時間常數t=L/R。

三相繞組同時加電壓測量變壓器的直流電阻，是根據楞次定律，使各相電流所產生的磁通在鐵心中相互抵消，合成磁通為零，從而減小電感L值，使電路的時間常數減小，即減少了測量直流電阻的時間，提高了工作效率。在測量時，還應考慮繞組電阻的大小受溫度影響的因素和直流電阻的不平衡率等問題。

變壓器直流電阻測試儀（微歐計）是取代直流單、雙臂電橋的高精度換代產品。變壓器直流電阻測試儀采用了先進的開關電源技術，由點陣式液晶顯示測量結果。

變壓器直流電阻測試儀測量回路主要由恒流源輸出穩定電流直接通過電力變壓器繞組，不接入標準電阻（將串入電阻用繼電器短接），測量充電電流，當充電電流達到設定值時將繼電器斷開，將電阻串入測量回路中。為了保證單片機供電穩定性，繼電器控制電源單獨供電。

由于繞組電感的存在，殘余電流對使用者和測試設備將構成威脅，因此必須有電流放電回路，電流放電回路由放電電阻和一個反向二極管構成，充電時二極管關斷，電源對繞組充電，斷電時二極管導通，繞組通過二極管和放電電阻放電。

常規用途
直流電阻測量是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。
中試控股為了滿足變壓器直流電阻測量的需要，本公司利用自身技術優勢最新開發研制了一款BZC-5A變壓器直流電阻測試儀。本儀器采用全新電源技術，具有體積小、重量輕、輸出電流大等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，還具有自動放電和放電音響報警指示等功能。儀器測量精度高，操作簡便，可實現變壓器直流電阻的快速測量。

安全事項
1、本BZC-5A變壓器直流電阻測試儀戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
2、使用本儀器前一定要認真閱讀本手冊。
3、BZC-5A變壓器直流電阻測試儀的操作者應具備一般電氣設備或儀器的使用常識。
4、本中試控股儀表屬高精密儀表，應避免劇烈振動。
5、對本儀器的維修、維護和調試應由專業人員進行。
6、測試完畢后一定要等放電指示完成后，再關閉電源，拆除測試線。
7、測量無載調壓變壓器，一定要等放電提示結束后，再切換變壓器檔位。
8、中試控股在測試過程中，禁止拆卸和移動測試夾和供電線路。

BZC-5A變壓器直流電阻測試儀依據的相關標準如下表所示：
1、GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》
2、GB6587-86《電子測量儀器環境試驗總綱》
3、GB6593-86《電子儀器質量檢定規則》
4、DL/T845.3-2004《電力行業標準直流電阻測試儀通用技術條件》
5、DL/T 596-2005《電力設備預防性試驗規程》
6、DL/T 846-2004《高電壓測試設備通用技術條件系列標準》
7、GB1094.1-GB1094.6-96《外殼防護等級》

突出優勢
1、BZC-5A變壓器直流電阻測試儀輸出電流大，且重量輕，輕巧強大，方便攜帶。
2、中試控股提供6檔輸出電流選擇和一個自動檔，最大可以輸出5A電流。
3、內置超大容量鋰電池，便于現場操作，可連續工作8小時以上。
4、測量范圍寬（0-20KΩ），適用于變壓器、互感器、電抗器、發電機、電機等感性試品，也可用于測量開關、銅排、接觸器、繼電器觸點、金屬導線、電纜附件等試品的測量。
5、本儀器帶有萬年歷、99組數據存儲、溫度自動換算等功能，關機不丟失數據。本機還設有打印機可以輸出打印測試數據
6、菜單簡單友好，顯示數據清晰易讀，陽光下可清晰顯示。
7、本機具有音響放電報警，放電指示清晰，減少誤操作。
8、中試控股本機具有精度高、防震、抗干擾、穩定性高、攜帶方便等特點。
9、具有完善的保護電路，測試線意外斷開或電源中斷，內建完善的放電回路及反電勢保護電路使之具有極強的抗拉弧能力。

技術指標
BZC-5A變壓器直流電阻測試儀工作電源直流：內置12.6V/2.2AH鋰電池（專用電源適配器）
中試控股輸出電流 <5mA、100mA、300mA、1A、5A、自動
量程(電阻量程切換)
5A檔 2mΩ～1Ω
1A檔 30mΩ～6Ω
300mA檔 100mΩ～20Ω
100mA檔 300mΩ～60Ω
5mA檔 30Ω～20kΩ
準確度 ±(0.2%RD+0.05%FS)
最小分辨率 0.1μΩ
顯示大屏幕彩色液晶顯示屏，陽光下可清晰顯示
工作溫度 -10～40℃
環境濕度 ≤80%RH，無結露
儲存條件 -20℃~50℃，≤95％RH, 無結露
體積長320mm×寬270mm×高150mm
主機凈重 2.5Kg（含電池）

基本配置：
便攜式中試控股主機一臺
專用測試線一套
電源適配器一個
標準電阻一只
打印紙一卷
使用說明書一份
合格證

注意事項
1、BZC-5A變壓器直流電阻測試儀在中試控股測量無載調壓變壓器倒分接前一定要復位，放電結束后，報警聲停止，方可切換分接點。
2、有載調壓的變壓器測量高壓側電阻時從1或17最大電阻檔開始測量。
3、拆線前，一定要等放電結束后，報警聲停止，再進行拆線。
4、選擇電流時要參考技術指標欄內量程，不要超過量程和欠量程使用。超量程時，由于電流達不到預設值，即使強行繼續測試結果穩定性差。欠量程時，電流太小，對于大容量變壓器數據不穩定。當出現此兩種狀態時要確認量程，選擇適合的量程進行測試。
5、測試數據不穩或誤差較大，出現此種情況首先檢查測試線，是否有虛接、松動。如果還不能解決，檢查試品是否銹蝕。
測試過程一直顯示“充電中. . . . ”出現此種情況，首先排除變壓器磁路問題，如果長時間電流沒有變化一直在零附近，6、應檢查線路是否存在斷路現象。
7、中試控股測試過程中如果電量不足，可連接充電器進行應急測試。

測量發電機定子繞組直流電阻后分析判斷測量結果的方法

(1)各相或分支的直流電阻值相互間的差別及其歷年的相互變化大于1％時，應引起注意，可縮短試驗周期，觀察差別變化，以便及時采取措施。

(2)交接試驗標準規定：“各相或各分支繞組的直流電阻，在校正了由于引線長度不同而引起的誤差后，相互間差別不應超過其最小值的2％；與產品出廠時測得的數值換算至同溫度下的數值比較，其相對變化也不應大于2％”。

　　中試控股在預防性試驗規程中要求；“汽輪發電機轉子繞組相或各分支的直流電阻值，在校正了由于引線長度不同而引起的誤差后相互間差別以及與初次(出廠或交接時)測量值比較，相差不得大于最小值的1．5％(水輪發電機為1％)。超出要求者，應查明原因”。其相間差別的相對變化的計算方法是，如前一次測量結果A相繞組比B相繞組的直流電阻值大1．5％，而本次測量結果B相繞組比A相繞組的直流電阻值大1％，則B相繞組與A相繞組的直流電阻值的相對變化為2．5％。

(3)測量定子繞組的直流電阻值后，經分析比較，確認為某相或某分支有問題時，則應對該相或分支的各焊接頭作進一步檢查。其常用方法有直流電阻分段比較法、焊接頭發熱試驗法、測量焊接頭直流電阻法、渦流探測法及射線透視法，這些專門的方法須另外參閱有關資料。

(4)將本次中試控股BZC-5A變壓器直流電阻測試儀直流電阻測量結果與初次測得數值相比較時，必須將電阻值換算到同一溫度，通常歷次直流電阻測量值都要換算到20℃時的數值。
