35KV高壓斷路器機械特性測試儀
隨著社會的發展,人們對用電的安全性和可靠性提出了越來越高的要求。承裝修試五級設備的斷路器特性測試儀承擔著電力系統中控制和保護的雙重任務。其性能直接關系到電力系統的安全運行,機械特性參數是判斷斷路器性能的重要參數之一。
中試控股它是為滿足測試各種高壓開關的動作特性需要一種特殊儀器它可以準確地測量不同電壓等級的高壓斷路器的機械和動態參數,例如少油,多油,真空,六氟化硫等。該儀器采用大屏幕顯示的方式操作,中文字符提示和人機對話。漢字顯示和打印結果具有智能,多功能,數據準確,抗干擾性強,操作簡單,體積小,重量輕,外形美觀的優點。

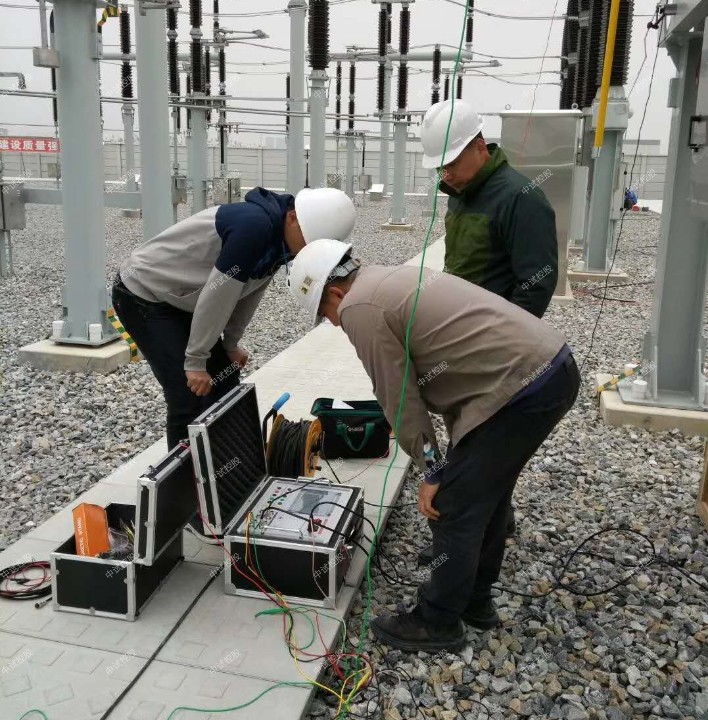

1、超級抗干擾能力可以輕松地在500kV變電站中進行測試和測量。
2、通用速度傳感器,線性行程傳感器和旋轉傳感器的安裝非常方便和簡單。
3、一次開關動作,獲得開關機械性能測試的所有數據和相應的波形圖。
4、承裝修試五級設備斷路器特性測試儀適用于國內外生產的所有類型的SF6開關,GIS組合電器,真空開關和油開關。
5、主機可以在機器中存儲打開和關閉測試結果以及實時時鐘,方便存檔和保存測試日期和時間。
6、傳輸數據可以直接用U盤保存。
7、主機大屏幕,寬溫度帶,背景光LCD,所有數據和地圖的全中文顯示,LCD對比度電子調節,斷電記憶。
8、35KV高壓斷路器機械特性測試儀中文菜單操作,易于使用,內置打印機可快速打印所有數據和圖集。
承裝修試五級設備斷路器特性測試儀配有連接到PC的RS-232接口,可以通過PC在線操作。測試結果可以直接存儲在硬盤中,也可以輸出到各種針型,激光或噴墨打印機以打印測試報告,從而將現場測試計算機化。根據剛性開合速度的定義,編寫了相應的分析軟件。根據需要,可以將任意分析應用于國內外任何開關生產的任何類型的開關的速度測量。

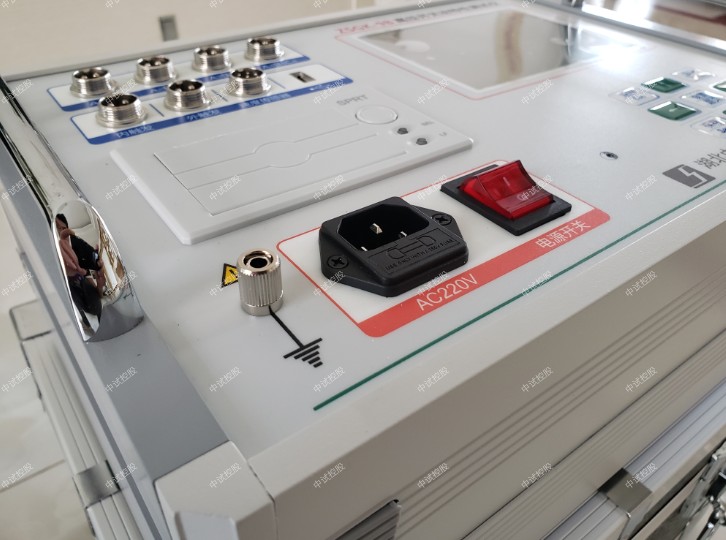

ZSKC-7000 高壓開關綜合測試儀(觸屏)
簡介
隨著社會的發展,人們對用電的安全可靠性要求越來越高,高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即(低電壓動作測試儀)中試控股是依據《高壓交流斷路器》GB1984-2003為設計藍本,參照電力行業標準《高電壓測試設備通用技術條件》第3部分,DL/T846.3-2004為設計依據,為進行各類斷路器動態分析提供了方便,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務,其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
1、8.4寸彩色大屏,windows操作系統,人性化操作界面,界面直觀,觸摸屏,便于現場操作人員使用。
2、高速熱敏打印機,方便現場打印測試數據。
3、機內集成式操作電源,無須現場二次電源,現場方便快捷。可提供DC30~265V可調電源,電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。
4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭,安裝極為方便,簡捷。
5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。
6、開關動作一次,得到所有數據及圖形。
7、主機可存儲六千組現試驗數據(可擴展存儲卡),機內實時時鐘,便于存檔。
8、配備U盤接口,可直接把數據保存到U盤,上傳到計算機進行分析、保存。
9、同時可測12路金屬觸頭斷口。
10、內含包絡線,通過多臺(2-10臺)開關測試的數值,生成標準包絡線,進行分析對比,還能進行開關震動頻率分析。
11、內部抗干擾電路可滿足500KV變電站內可靠使用。
1.時間測量:12路 固有分閘(合閘)時間
分閘(合閘)相內不同期
分閘(合閘)相間不同期
合閘(分閘)彈跳時間(彈跳次數)
測試范圍:0.01ms~19000ms,分辨率:0.01ms
2.速度測量:剛分(剛合)速度
指定時間段(行程段或角度段)平均速度
3. 測速范圍:1mm傳感器 0.01~25.00m/s,
0.1mm傳感器 0.001~2.50m/s
0.5°角度傳感器 1周波/ 0.5°
4.行程測量:動觸頭行程(行程)
接觸行程(開距)
過沖行程或反程(超程)
傳感器:50mm,分辨率:0.1mm
360線傳感器:360о,分辨率:0.5о
選配傳感器:300mm、1000mm、加速度傳感器
5. 電流:電流輸出為20A。
6.交直流電源 :AC 220V ± 10%;50Hz ± 2%
7.直流電源:輸出電壓:35~265V連續可調,輸出電流:≤ 20A(短時)
8. 隔離開關測量范圍:
⑴、電壓輸出:DC35~265V(可調);
⑵、電源輸出時間:0.01-19秒(可設置);
⑶、斷口信號大采集時間為19秒;
⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數
9.主機體積:380×240×170mm
10.使用環境: -10℃~+50℃
11.相對濕度:≤90%
分、合閘速度是檢驗斷路器檢修質量的重要參數之一,應從以下三個方面來保證此參數的正確性和可比性:
(1)35KV高壓斷路器機械特性測試儀嚴格按說明書或產品技術條件規定的速度檢測方法,正確測取和計算分、合閘速度值。否則就會得出錯誤判斷。
(2)對配用電磁式操動機構的斷路器在測試合閘速度時,由于操作回路壓降的影響,在合閘過程中,合閘線圈的端電壓一般都比直流母線電壓降低20%左右,因此,應以合閘過程中,合閘線圈端電壓為依據。
(3)中試控股為了提高斷路器速度值的可比性(勵磁檢修測定值,同型號斷路器測量值相比),還應注意測量中的計算方法、氣溫、油箱是否充油、在哪一相測量等的同一性。
