有載分接開關電氣性能測試儀

有載調壓分接開關的切換開關筒上靜觸頭壓力偏小時對變壓器直流電阻有什么影響？

為查出三相繞組直流電阻誤差增大的原因，首先進行色譜分析并測量變壓比，排除繞組本身可能發生匝間短路等；其次將有載調壓分接開關中的切換開關從變壓器本體中吊出，同時采用廠家帶來的酒精溫度計檢測溫度，這樣測試變壓器聯通繞組的直流電阻，中試控股測試結果是三相直流電阻相對誤差很小，折算到標準溫度后，與上年測試數據接近。此時又因酒精溫度計與本體溫度計比較，三者之間誤差很大，本體溫度計偏高8℃，經檢查系溫度計座里面油已干，照此折算開始測量的三相繞組直流電阻，實質上是A相繞組直流電阻正確，B、C兩相繞組直流電阻偏大，再檢查切換開關和切換開關絕緣筒，發現B、C兩相開關切換開關與絕緣筒之間靜觸頭壓力偏小，導致了B、C兩相繞組電阻增大，造成相對誤差增大。

對此問題的處理方法是：擰下切換開關絕緣筒靜觸頭，采用0.5mm厚鍍錫軟銅皮墊入B、C兩相靜觸頭內側，再恢復到變壓器正常狀態下進行測試，測試結果是，三相繞組的各檔直流電阻相對誤差都很小，只有一檔最大誤差值也僅為1.35%。達到合格標準。

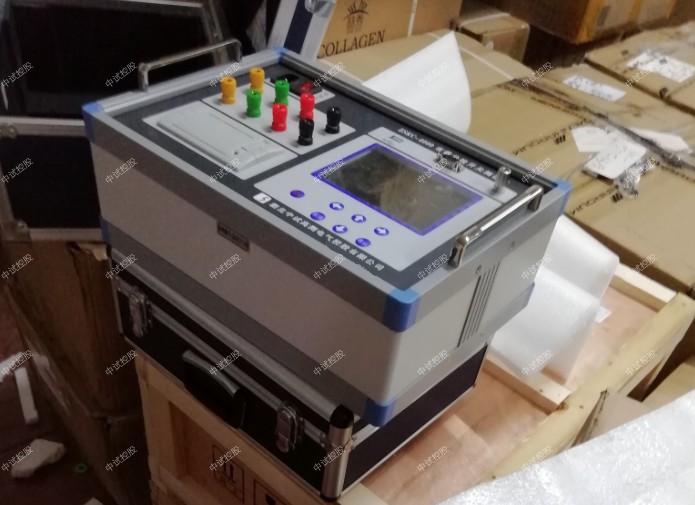

ZSKC-3000 變壓器有載分接開關測試儀

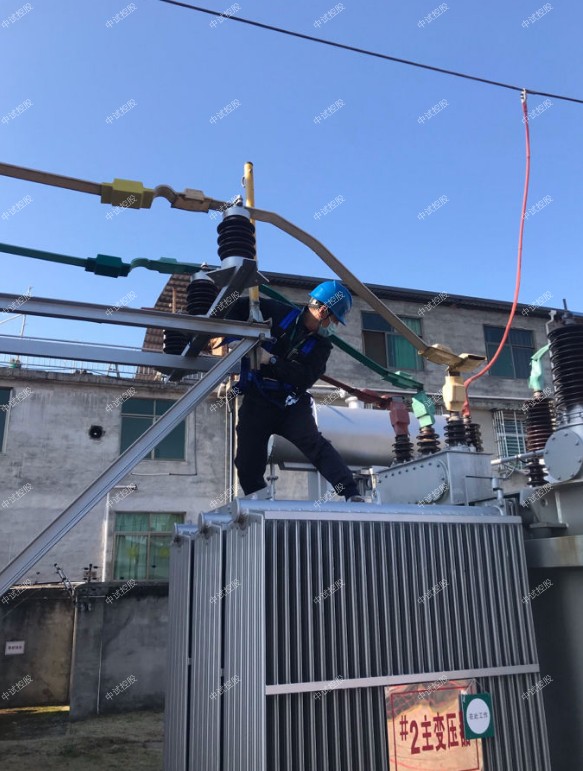

變壓器有載開關測試儀，是用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。中試控股用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。中試控股可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。

參  數 指  標 參  數 指     標
電壓輸出 >20V 工作電源 AC220V±10%，50Hz
電流輸出 ≥1A 功率 180W
電阻測量范圍 0.3~40Ω 電阻測量精度 0.1Ω~1Ω±0.1Ω，
 1Ω~40Ω±5%±0.1Ω（不含1Ω）
時間測量范圍 1ms~256ms 時間測量精度 1ms~100ms±0.1ms
100ms~250ms±1%
三相同期性 0.1ms 采樣頻率 10~20KHz
工作溫度 0~40℃ 工作濕度 ≤80%RH
外形尺寸 420mm?350mm??220mm 重量 12kg（含附件）

故障現象
故障原因及解決方法
開機后顯示屏無顯示 檢查AC220V電源及保險管。
三相電流不平衡 檢查測試接線，確保接觸良好。
測試不正常 檢查靈敏度和量程設置，選擇合適的靈敏度和量程。
打印機不打印
1．檢查打印機指示燈，如不亮按SEL鍵使之亮。
2．檢查是否有打印紙。
3．按住【走紙】鍵再接通電源，待紙走動時再松開【走紙】鍵，打印機開始自檢。
4．中試控股檢查打印機插接件是否松動，確保接觸良好。

有載開關大修時應做哪些試驗？大修后、帶電前的有載開關應做哪些檢查調試？

有載開關大修時，中試控股應進行一下電氣試驗：

（1）拍攝開關切換過程的錄波圖，檢查切換是否完好，符合規定程序。

（2）檢查過渡電阻的阻值，偏差一般不應超過設計值的±10%。

（3）檢查每一檔位上，從進到出回路的完好性，其回路電阻應不大于出標準，一般小于500uΩ。

有載開關大修后，應進行如下檢查調試：

（1）檔位要一致。遠方指示，開關本體（頂蓋上）指示，操動機構箱上的指示，必須指示同一檔位。

（2）手搖調整二個完整的調壓循環，從聽到切換聲，到看到檔位顯示數對中，對搖動的圈數而言，升檔和將擋都是對稱的，例如從6到7檔，從聽見切換聲到檔位數7指中的手搖圈數，應當從7到6檔時的相應圈數完全對稱，最多不要超過半圈。

（3）電動調整二個完整的調壓循環，不應有卡澀、滑檔的現象，調到始端或終端時，閉鎖裝置能有效制動。

（4）進行油壓試驗，外觀無滲漏，調壓開關儲油柜的油位不得有與變壓器儲油柜趨平的現象。

上述有載分接開關電氣性能測試儀檢查調試完好后，再與變壓器一起進行有關的試驗，如直流電阻、絕緣試驗、變比、接線組別等，然后方可投入系統準備帶電調試。
