不接地電力特種變壓器有載開關測試儀

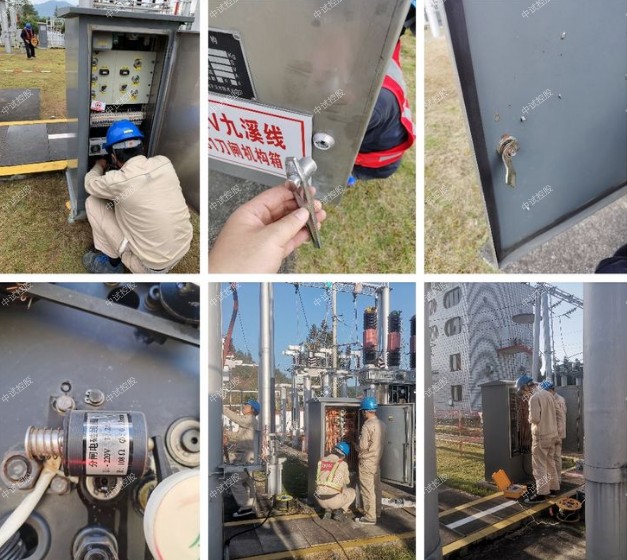

由于目前國內的變壓器檢修大部分是在停電狀態下進行，而且分接檔位大部分是十幾個到二十幾個，通過手動方式變換十幾個或二十幾個分接檔位來滿足測試條件。具有以下問題：

1、 有載分接開關每調節一個分接檔位，需要手動轉動操作機構幾十圈，而且有的手動操作機構很沉，連續手動變換十幾個或二十幾個分接檔位，操作機構要轉幾百圈，勞動強度非常大，很多工作人員操作完一臺變壓器后會累的胳膊酸疼。

2、 操作機構位置比較高，人站在地面操作不方便。

3、手動調節過程中速度不勻，可能影響測試數據。

4、在調節過程中必須兩個人，一位操作儀器，一位調節分接開關。而且得通過喊話來確認調解開始和結束時間、調節檔位、向上調節還是向下調節。

輸出電流大，重量輕。

變壓器有載分接開關試驗的幾個指標

預防性試驗規定電力變壓器在投入運行前需要進行相關試驗，其中變壓器有載分接開關需要進行過渡電阻、切換程序與時間試驗、動靜觸頭的接觸情況、輔助回路的絕緣試驗、操作試驗等項目的試驗。

ZSKC-4000 變壓器有載分接開關測試儀可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量，是中試控股測試有載分接開關的理想設備。

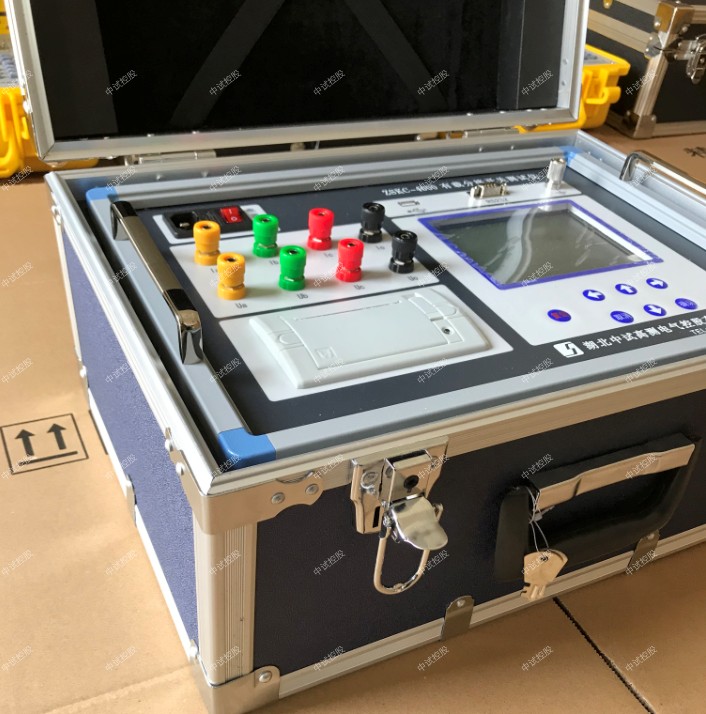

ZSKC-4000 變壓器有載分接開關測試儀
一、概述
有載分接開關是與變壓器回路連接的唯一運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和預防性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。為此，我公司ZSKC-4000 變壓器有載分接開關特性測試儀器，該儀器主要用于測量有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。中試控股
儀器智能化程度高，全部中文菜單提示，操作簡單。儀器體積小、重量輕、抗干擾能力強，大大減輕了現場工作人員的勞動強度，是發、供電單位，變壓器制造行業保障安全生產，提高產品質量的理想儀器。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所。
4、 中試控股應避免劇烈振動。
5、 對儀器的維修、護理和調整應由專業人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。
三、特點
1、 儀器輸出電流大，重量輕。
2、 儀器輸出開路電壓28V，在1A檔的電流下可以測試10Ω的過渡電阻，并設有0.5A、0.3A檔，方便測試更大的過渡電阻。
3、 具有完善的保護電路，可靠性強。
4、 立式機箱結構，5.7寸的大液晶顯示，便于現場操作。
5、 具有U盤存儲功能，可以存儲更多數據波形。
四、技術指標
1、 輸出電流：1.0A、0.5A、0.3A、三檔可選。
2、 電阻量程：1.0A檔 0.1～10Ω；0.5A檔 5～20Ω；0.3A檔 10～40Ω。
3、 電阻測量精度：±(讀數×5%+5個字)，分辨率：0.01Ω。
4、 過渡時間測量范圍：1～250mS。
5、 過渡時間測量精度：±1mS，分辨率：0.1mS。
6、 采樣頻率：10K。
7、 存儲方式： U盤存儲、本機存儲。
8、 工作溫度：-20℃～+50℃。
9、 環境濕度：≤90%RH，無結露。
10、工作電源：AC220V±10%，50Hz±10%。

測試與操作方法
操作時需注意事項：
使用前，儀器的接地端子必須接好地線。
測試過程中，不允許拆除測試線。
帶繞組測試時，變壓器的非測試端應三相短路接地。
如果中試控股選擇將數據存儲至U盤或查詢U盤中的存儲數據，請將U盤插入“U盤接口”，并在向U盤存儲或查詢數據過程中不允許拔掉U盤。

調節兩標尺的位置，將t1標尺移至A相波形的起點（即波形開始下降的點），t2標尺移至A相波形的終點（即波形最后向上升起的拐點），此時顯示屏最左下方的Δt數值即為A相波形的過渡時間，此時按“確認”鍵彈出打印菜單，即可選擇打印A相的過渡時間；同理，根據B、C相波形的起點、終點調整兩標尺的位置，再分別打印出B、C相波形的過渡時間。

ZSKC-4000 變壓器有載分接開關測試儀執行標準

不接地電力特種變壓器有載開關測試儀是中試控股用于測量和分析電力系統中電力變壓器及特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過渡時間、過渡波形、過渡電阻、三相同期性等參數的精確測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。
     該儀器具有對所測數據進行顯示、分析、存儲、打印等功能。解決了目前電力變壓器有載分接開關測量方法落后，沒有專用測試手段的問題。可在電力設備預防性試驗及變壓器大修中及時診斷出有載分接開關的潛在故障，對提高電力系統運行的可靠性具有重要意義。
