模擬斷路器

時間：2020-12-22

模擬斷路器

模擬斷路器試驗舉例：
用模擬斷路器裝置測試距離保護整組試驗及失靈保護。（回路端子號均為保護裝置后面板的端子號）

2、試驗說明保護裝置重合閘方式選擇綜重方式，因此，在單相故障時，保護動作跳閘后重合閘啟動重合時，保護裝置的重合閘繼電器出口接點在操作箱中啟動分相合閘繼電器HJa、HJb、HJc，由分相合閘繼電器的接點再去合斷路器模擬裝置，實現分相合閘。系統故障時，保護裝置動作，使斷路器模擬裝置跳閘，斷路器模擬裝置輔助接點同步動作，常開接點打開，常閉接點閉合，因此，將常閉接點A、B、C接入測試儀的開入量A、B、C測試保護動作跳閘，在重合閘測試時，將保護裝置的重合閘繼電器接點引入測試儀的開入量D測試重合閘動作時間。在測試失靈保護時，將斷路器模擬裝置的“失靈按鈕”按下，向保護裝置加故障模擬量使保護動作發跳閘令，但斷路器模擬裝置不跳閘，此時測試儀仍有故障量輸出，由于斷路器模擬裝置拒動使得保護裝置的失靈保護啟動。

模擬斷路器又稱為雙跳圈模擬斷路器,儀器采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的雙回路設計，可以模擬6-500KV電壓等級的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器的動作行為，模擬斷路器適用于電力系統、工礦企業、科研院所、專業院校、保護廠家選用，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。

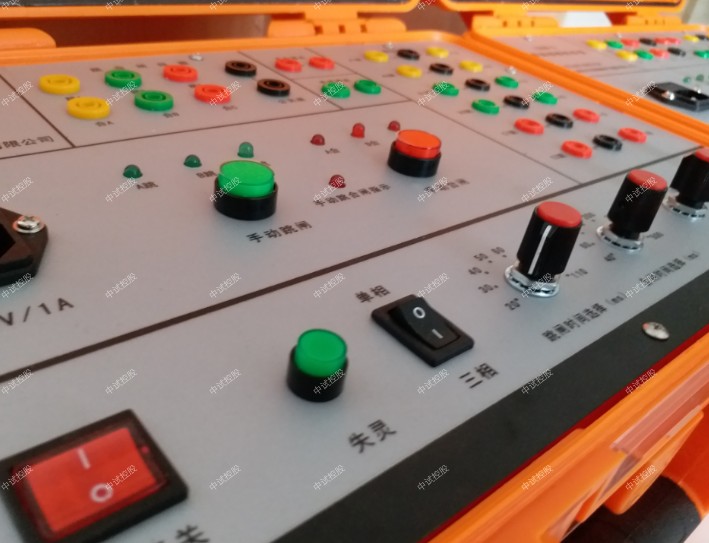

模擬斷路器外形結構為便攜式，適用于現場試驗使用。

簡介
復合式消弧電路(電子消弧+機械消弧),大大提高了裝置的使用穩定性!ZSGM-3高壓斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的回路設計，可以模擬6-110KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。ZSGM-3高壓斷路器模擬裝置外形結構為便攜式使用工程塑料防水機箱，適用于現場試驗使用。

特征
1、斷路器位置輸出接點：
斷路器位置輸出接點6對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
2、手合、手跳接點：
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。

工作電源電壓 AC 220V 10% 50Hz
跳、合閘操作電壓 DC 220V或DC 110V
跳、合閘線圈單合單跳線圈，跳閘3相，合閘3相
動作方式單相/三相
跳、合閘時間
跳閘時間選擇 20ms-110 ms，誤差不超過±5 ms
合閘時間選擇 40ms-500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms）
跳、合閘電流　
跳閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
合閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
斷路器失靈
開出量　
接點容量 DC-0.5A/220V，AC-5A/220V
模擬斷路器斷路器位置輸出接點斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。每相1對常開和1對常閉接點。
手合、手跳接點手合、手跳按鈕各有一對同步輸出常開接點
