高壓模擬斷路器

動作過程的坐標圖是合閘和跳閘及重合閘動作的全過程。當斷路器模擬裝置接到合閘命令時，經過80ms合閘時間延時，斷路器模擬裝置合上，中試控股斷路器模擬裝置輔助繼電器常開接點閉合，常閉接點打開；同理，斷路器模擬裝置接到跳閘命令時，經過40ms跳閘時間延時后

斷路器模擬裝置跳開，斷路器模擬裝置輔助繼電器常開接點打開，常閉接點閉合；經過300ms重合閘時間延時，保護發出重合命令，再經過80ms合閘時間延時，斷路器模擬裝置重合上。
當斷路器模擬裝置失靈時，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失。

簡介

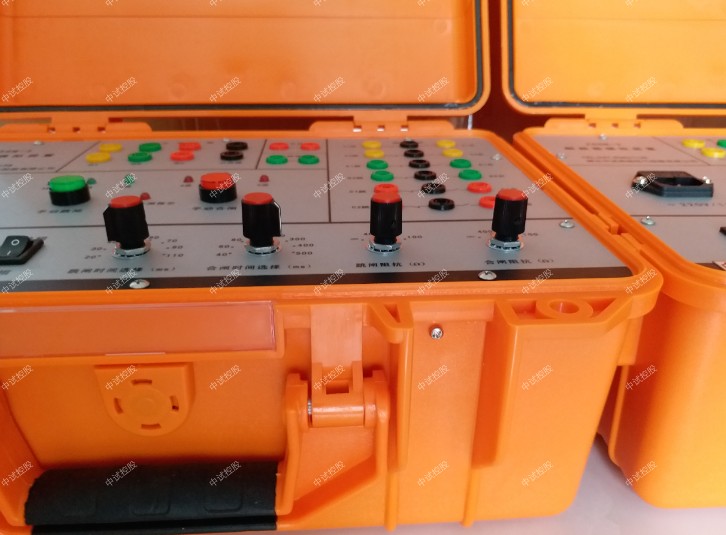

復合式消弧電路(電子消弧+機械消弧),大大提高了裝置的使用穩定性!ZSGM-3高壓斷路器模擬裝置采用大規模現場可編程門陣列、帶保護的功率電子器件等原理制造，跳閘線圈按獨立的回路設計，可以模擬6-110KV電壓等級的三相及分相操作、單跳閘線圈斷路器的動作行為，作為繼電保護及自動裝置帶開關整組系統傳動試驗時實際斷路器的替代設備，動作準確、可靠、動作次數不受限制，可以大大提高試驗的正確性與完整性，最大限度地降低實際斷路器的動作次數，提高使用壽命，是繼電保護試驗工作的重要配套設備。ZSGM-3高壓斷路器模擬裝置外形結構為便攜式使用工程塑料防水機箱，適用于現場試驗使用。

特征
1、高壓模擬斷路器斷路器位置輸出接點：
斷路器位置輸出接點6對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。
2、手合、手跳接點：
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。

工作電源電壓 AC 220V 10% 50Hz
跳、合閘操作電壓 DC 220V或DC 110V
跳、合閘線圈 單合單跳線圈，跳閘3相，合閘3相
動作方式 單相/三相
跳、合閘時間
跳閘時間選擇 20ms-110 ms，誤差不超過±5 ms
合閘時間選擇 40ms-500 ms，誤差不超過±5 ms，（500ms時，誤差不超過±20 ms）
跳、合閘電流 　
跳閘電流（電阻）選擇  ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
合閘電流（電阻）選擇 ∞Ω、400Ω、200Ω、100Ω,可以根據要求任意配置。
斷路器失靈
開出量 　

高壓模擬斷路器接點容量 DC-0.5A/220V，AC-5A/220V
斷路器位置輸出接點 斷路器位置輸出接點12對，相互獨立。分為兩組，與斷路器跳閘線圈相對應。每相1對常開和1對常閉接點。
手合、手跳接點 手合、手跳按鈕各有一對同步輸出常開接點

技術參數
1、中試控股斷路器位置輸出接點：
斷路器位置輸出接點12對，相互獨立。與斷路器跳閘線圈相對應。
2、手合、手跳接點：
手合、手跳按鈕各有一對同步輸出常開接點。當手合、手跳按鈕按下時，接點接通。其中手合接點動作后自保持，由手跳按鈕復位。手跳按鈕釋放時手跳接點延時60ms返回。
