高壓開關測試儀時間校驗儀
時間：2020-12-22
高壓開關測試儀時間校驗儀
數字式時間繼電器用于繼電保護，首先用于替換電磁型和晶體管型時間繼電器。它可縮短過流保護的級差，減少維護量，提高保護的動作正確率。保護了主系統及主設備的安全穩定運行。由于它具有精度高、穩定性好、整定方便、直觀、改變定值無需進行校驗、整定范圍寬等特點。由此中試控股數字式時間繼電器在電力系統中得到廣泛應用。
介紹

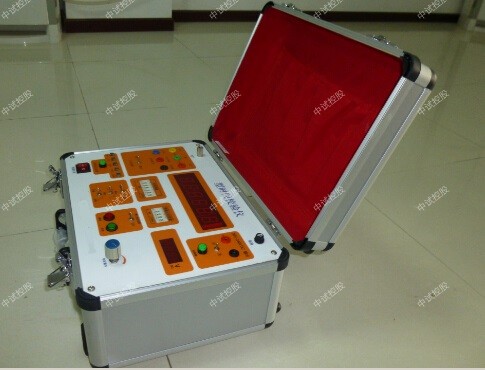

ZSMS-III型時間校驗儀是針對時間繼電器，高壓開關測試儀，繼電器保護測試儀及各種高精度記時儀器的校驗。
測試高壓開關測試儀的校驗說明：高壓開關測試儀一般分為自帶操作電源與不帶操作電源兩種，而不帶操作電源又分為以下兩種：有繼電器與無繼電器。有繼電器的稱為“主動式”，無繼電器的被稱為“被動式”。
繼電器保護校驗儀的校驗說明：輸出方式和外觸發方式。根據被校驗儀器的要求設置后，“時間校驗儀”按“清除”鍵，操作“繼電保護測試儀”后顯示結果。（注意：繼電保護測試儀的圖只做出部分）
時間繼電器的校驗：選擇輸入方式根據被校驗儀器的預置“時間校驗儀”，將“時間校驗儀”的“操作電源”置開啟位置，此時儀器開始記時，記時完畢顯示記時結果。
技術指標
1．校驗時間：1ms-9999.99ms
彈跳時間：1ms-99ms
2．分辨率：0.01ms誤差：0.2%
3．啟動電平：DC5V-220V
4．停止電平：DC5V，12V
5．內置電源：DC20V----230V（誤差1%）
電磁干擾的傳播方式
電磁干擾的傳播方式主要有兩種形式，即傳導和輻射。傳導是通過導線以電流或電壓的形式作用在繼電器上。渦街流量計輻射是通過空間以電磁場的形式作用于繼電器上。對于數字式時間繼電器主要的傳導路徑為電源線。因此抑制傳導干擾的主要部分在數字式時間繼電器的電源部分。
3.提高抗干擾的措施
中試控股根據電磁干擾的來源和干擾方式及數字式時間繼電器的工作特點，對數字式時間繼電器提高抗干擾能力采用的措施主要從以下方面進行解決。
(1)電源輸入端增加EMI濾波器。
濾波器是一種低通濾波器，由無源元件構成的多端口網絡。它不僅能衰減由傳導傳播干擾方式引起的干擾，同時也對輻射干擾方式的干擾有顯著的抑制作用。這樣的濾波器對于低頻(20—100kHz)特別有效。再通過選用合適的鐵氧體材料鐵芯，它的抑制頻率范圍可增大到400MHz。
增值服務
- 三年質保,一年包換,三個月試用
