35KV高壓絕緣子芯棒試驗裝置

ZSML-20S絕緣子芯棒泄露電流試驗裝置

一、用途

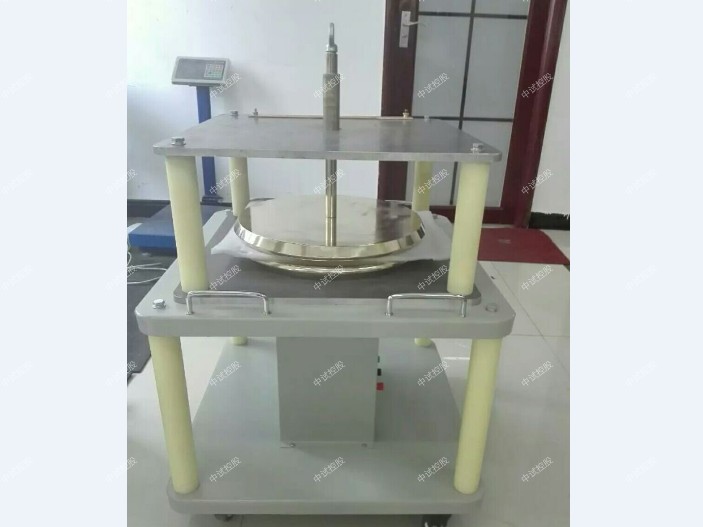

絕緣芯棒泄露電流智能試驗裝置是根據zui新電力行業標準而設計的、性能先進的智能試驗設備，本設備專為絕緣芯棒樣品的交流耐壓測試而設計，可測量芯棒樣品的交流耐壓和交流泄漏電流。中試控股設備由智能控制箱和高壓電極組件兩部分組成。

二、特點
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓泄漏電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，自動方式和手動方式。
4. 實時顯示高壓電壓、高壓泄漏電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。

三、ZSML-20S絕緣子芯棒泄露電流試驗裝置技術參數
設備容量：2kVA
輸入電壓：220V
額定輸入電流：9.1A
高壓輸出：0-20kV
額定輸出電流：2.000mA
分辨率：0.1uA
電極zui大開距：50mm
電極zui大直徑：￠150mm
設備固有泄漏：0.12mA/20kV（基本線性）
計時范圍：0-999S
環境溫度：－20℃至50℃
35KV高壓絕緣子芯棒試驗裝置電壓精度：  ≤1.5% (F.S)± 5個字
電流精度：  ≤1.5% (F.S) ± 5個字

四、ZSML-20S絕緣子芯棒泄露電流試驗裝置操作方法及步驟：
1. 按照整機接線示意圖的接線方式，將控制器和高壓源電極連接起來。（注意：升壓變壓外殼的接地點，必須要可靠接入大地。）
2. 抬起高壓電極在高壓電極間放入被試塊，用手擰緊移動電極上的固定螺釘，然后再取出被試塊（此舉是為試驗出相同電壓下，空氣環境和設備本身的固有泄漏，為后面加試品試驗作準備。）。
3. 控制箱接入AC220V電源，打開控制箱的電源開關進入主菜單，按“確定”鍵進入“自動試驗”主界面，設置好所要試驗的“目標電壓值”和“耐壓時間”（時間設置為60S）。
4. 按開始進行“自動耐壓試驗”，等計時時間到后自動給出“高壓電壓值”和“泄漏電流值”，記住此時的“泄漏電流值”然后關掉控制箱電源。
5. 將第二步取下的相同高度被試塊放入電極間，中試控股然后打開控制箱的電源，按照第4步操作方法進行“自動耐壓試驗”，等時間到后自動給出“高壓電壓值”和“泄漏電流值”，再記住此時的“泄漏電流值”
6. ZSML-20S絕緣子芯棒泄露電流試驗裝置用第5步加了被試塊所測得的“泄漏電流值”減去第4步?jīng)]加被試塊所測得的“泄漏電流值”就是被試塊在額定電壓下的“泄漏電流值”。
7. 試驗完成后關掉控制箱電源，取下被試品試驗完畢。
8. 不同高度和直徑的被試塊，都可以按照2-6的操作步驟進行同樣的操作，測出額定電壓下的“泄漏電流值”。
五、ZSML-20S絕緣子芯棒泄露電流試驗裝置注意事項
1. 打開電源開關之前，應先將電流調節鈕按逆時針調至“零位”。
2. 儀器應放置于干燥、通風，無腐蝕性氣體的室內。
3. 35KV高壓絕緣子芯棒試驗裝置請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

按上方法切換到“開始”確定后進行試驗，中試控股自動升壓過程是自動升壓到“輸出電壓”值，然后自動進行計時。
升壓過程為逼近方式，首先升到到接近目標值，然后再進行微調，保證高壓電壓值幾乎為輸出電壓值。

復合絕緣子的一些小知識

復合絕緣子在我國要有更廣泛的使用，需突破人們多用于防污閃的認識，才能動搖傳統瓷、玻璃絕緣子的統治地位。要實現這一目標，還需要關注如下問題，并繼續進行更深入的研究工作。

1.機械強度的選擇
合成絕緣子芯棒最突出的特點是高強度與高比強度。其拉伸強度可達7000MPa，比強度是優質碳素鋼的5倍。有的地區、部門提出使用合成絕緣子，機械強度要比傳統瓷、玻璃絕緣子提高一級，如使用瓷絕緣子為160kN，而使用合成絕緣子為210kN。實際上，當使用負荷小于40%額定機械負荷時，可保障運行的可靠性。因此，完全可按照瓷絕緣子的方法選用合成絕緣子，而不必提高機械負荷值。芯棒載荷撓度測定表明，合成絕緣子有良好的抗彎性能、良好的耐舞動和微風振動性能。當用于耐張塔時，可承受一定的彎矩。不同端部連接結構的產品在長期運行中，其機械性能的變化會有多不同，還需要深入研究。

2.比距地選擇
合成絕緣子比距地選擇，國內外均有兩種意見：一是考慮表面材質憎水性的劣化，取1:1；二中試控股是綜合當前各國運行經驗，比距可適當減少，如合成絕緣子可取瓷絕緣子的2/3或3/4.為規范合成絕緣子的外形尺寸，JB/T8460行業標準和國調中心“合成絕緣子使用指導性意見”統一要求：0-II級污穢地區，比距為20mm/kv

3.清掃問題
中試控股合成絕緣子積污是否終于瓷絕緣子，目前尚無統一意見。一些污閃事故的發生和重污區合成絕緣子積污過多，提出了是否需要清掃的問題。由于合成絕緣子污閃電壓高，即使憎水性下降甚至短時近于消失，其污耐壓也高于絕緣子20%。因此，清潔區和一般污穢地區可免清掃。對于特別嚴重的工業和鹽堿污染地區可采用定期更換的辦法，各地可根據自己的經驗，當表面憎水性明顯下降，且鹽密過大（如大于0.2mg/cm2）時更換高壓熔斷器的絕緣子，并以此確定更換周期。

4.檢測問題
通常我們需要檢測絕緣子的零值、灰密、鹽密、電導率儀及憎水性測試以保證絕緣子的正常運行！
