伏安變比極性綜合測試儀

進一步檢查線路2套差動保護屏，確認2套保護電壓回路斷線繼電器2組電壓比較回路壓差正常，差值較小，不足以使繼電器動作。從站內故障錄波器上手動錄波檢查電壓回路，電壓極性變比也正常，未見諧波分量的影響。綜合以上分析，CVT接線沒有異常，考慮到避雷器倒塌時線路并未跳閘，事故當時電壓可能有異常波動，通過調取事故當時的錄波文件，發現B相電壓有1段較長的波動，B相異常電壓二次感應電壓峰值為123.2 V，約為B相正常電壓峰值的1.5倍，持續時間在2 s左右，由于是國外進口的老保護，加之投運已久老化的原因，考慮其可能不滿足DL/T 478-2013《繼電保護和安全自動裝置通用技術條件》中4.6.1過載能力要求：“對于中性點直接接地系統的裝置，2倍額定電壓允許10 s”。可能已對繼電器造成損壞。進一步用儀器檢查2只RXBA4繼電器B相回路，確認繼電器均已損壞。經更換合格備品后再次送電成功，保護告警復歸，線路3U0降為1.05 V，電壓各項指標均正常。

一、概述

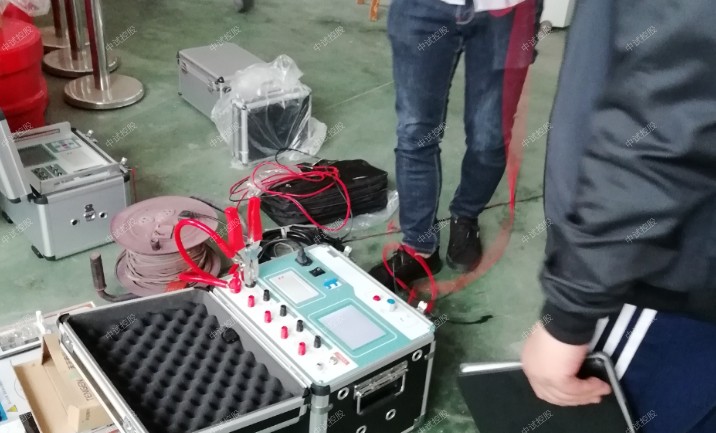

ZSFA-106 互感器特性綜合測試儀是繼電器保護和高壓絕緣行業用來測試電流互感器和電壓互感器的專業檢測儀器。互感器伏安特性綜合測試儀是一款全自動化的PT、CT特性測試儀器，儀器可以完成的試驗包括： CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗，自動計算CT的任意點誤差曲線，CT/PT變比比差等結果參數。

技術特點
1、全自動型測試儀
只需設定zui高輸出電壓和zui大輸出電流，中試控股儀器即可從零開始自動升壓或升流進行各種試驗。試驗中自動記錄測試數據、描繪伏安特性曲線、10%和5%誤差曲線，并自動計算拐點值。省去了手動調壓、人工記錄整理、描曲線等煩瑣步驟，極大的提高了測試效率。
2、功能全面
裝置所具備的功能如下：
CT試驗：伏安特性曲線
曲線拐點自動計算
5%和10%誤差曲線
變比、極性
比差、角差測量
二次側回路負載測試
二次繞組交流耐壓
二次直流電阻測試
一次通流測試
3、 輸出保持
具有升壓保持功能，用于計量檢測及二次交流耐壓試驗。具有升流保持功能，用于二次回路檢查。
4、真有效值采樣
伏安變比極性綜合測試儀所有電壓、電流信號均為真有效值采樣，請用真有效值表進行校證。
5、單一電源，操作方便
僅需單一輸入電源，AC220V,摒棄個別的還需要380V電源才能夠達到技術要求的落后手段。
6、U盤保存
試驗的數據可通過U盤傳至PC機，中試控股由PC進行處理，顯示、打印、存儲數據及曲線報告，便了整理報告。
7、日期和時鐘
儀器自帶有系統時間，試驗時裝置自動記錄測試時間，以便于測試記錄的存儲與查看。
8、不接觸測試，安全性高
全微機化裝置，中試控股設定完成后完全不需人工接觸，儀器全自動進行測試。可使測試人員遠離高壓電路，確保測試人員安全。
9、輸出容量大
單機輸出功率大，交流電壓輸出高達2500V，電流輸出短時可達25A；1000A機型為1000A。
10、自帶大屏幕8寸彩色觸摸LCD、全漢化圖形界面
11、觸摸屏操作
采用觸摸技術進行操作。全面取消面板按鍵、開關、控制旋鈕等各種常規控件。操作簡單方便，使用長。
12、超大容量的數據存儲
伏安變比極性綜合測試儀單機各個功能試驗可存儲200組測試數據，數據掉電永久不會丟失

參數：
電源輸入電壓 AC 220V
AC 220 V 分辨率
CT伏安特性試驗 二次電流，二次電壓 0～2500V
CT變比，比差角差試驗 一次側電流 0～1000A 0.1A

結合現場情況，避雷器底座倒塌時連線及本體倒向B相TV，避雷器在傾倒過程中，外殼與TV第一、第二節之間的金屬連接部分發生碰撞并短路，短路持續時間大概300 ms，2 s后又撞擊1次，之后連線扯斷。現場情況如圖3所示，懷疑二次過電壓是由避雷器倒塌砸中CVT第一、第二節間的金屬連接部分致使第一節電容被短路所引起的。
