直阻儀

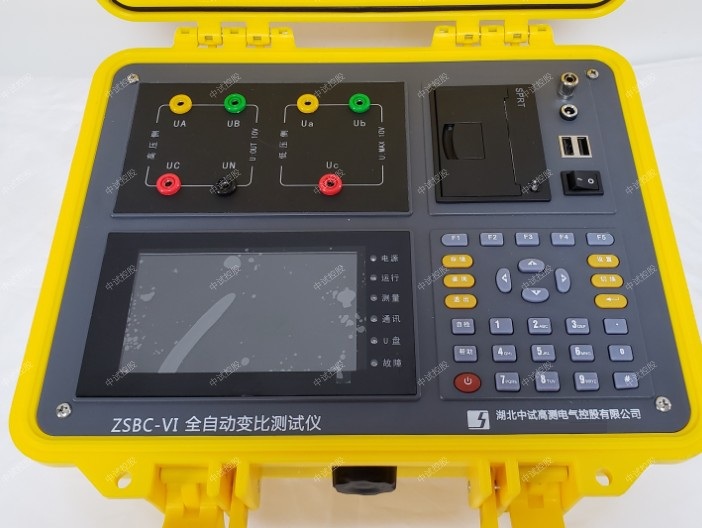

 電壓互感器變比、極性及直阻測量可以單獨的產品測量，也可以采用中試控股的電壓互感器現場校驗儀的附帶功能測量，相對來說單獨的測試儀器技術參數更寬泛，測量速度更快，電壓互感器中直流電阻測量最大范圍：50Ω，測量最大變比范圍：50000/1，如果您是專門測量變比極性建議全自動變比組別測試儀或10A直流電阻測試儀，下面介紹一下它們的接線方式和參數設置。

接通電源，打開測試儀主機開關，進入變比記性測試界面，按“↑”、“↓”鍵，把光標移到“變比直阻測量”上，按“確定”，進入變比、極性及直阻測量：

點擊測試，測試進入測試界面，頁面右下角為儀器測量進程顯示，當不顯示“等待測量”和“測量完成”時，表明儀器正在測量當中，在此過程中，請勿斷開儀器和被測互感器的接線，以及切勿觸摸被測互感器與測試夾！

“一次開路”被測互感器與二芯線處于開路狀態。

“二次開路”被測互感器與四芯線處于開路狀態。

“測量完成”儀器測量結束。

“等待測量”儀器等待測量。

當頁面內顯示“測量完成”時，說明儀器測量結束。顯示相應的結果。此時，蜂鳴器長響一次，提示測量完成。

按“↑”、“↓”鍵，移動光標到“打印”選項上，按“確定”鍵則執行打印功能。

再次測量，頁面將進行數據清除，顯示初始界面。

測試完成關閉測試儀，拔掉電源插頭即可。

測試注意事項

本界面是基于本中試控股開發的通用平臺，顯示部分與測量部分分開。當測量某個項目時，雖然可以按“取消”鍵退出當前測量項目的頁面，但是儀器還在進行這個項目的測量，此時切勿觸摸被測品以及測試夾。

變壓器的直流電阻是中試控股變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，ZSBZC-3S 三回路變壓器直流電阻測試儀能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

特征
1、直阻儀對星型接法有中性點引出的繞組測試時，儀器可以采取三相同時測量的方式測試A0、B0、C0相的直流電阻，大大節省測試時間；
2、顯示、打印變壓器的高中低壓繞組的全部測試數據，并自動計算出三相不平衡率；
3、具有完善的反電勢保護功能；
4、具有自動放電和放電指示功能，減少誤操作，保證設備及人員安全；
5、儀器可以永久存儲測試數據500組，還可以使用優盤存儲數據；
6、儀器采用5.7寸超大液晶顯示，可隨時打印測試結果；
7、儀器具有適用溫度寬，精度高，防震，抗干擾，攜帶方便等特點。

參數
輸出電流： 三相測試：2*10A、2*5A、2*2A
單相測試： 20A、10A、2A
測試范圍： 2*10A：500μΩ～500mΩ
2*5A： 1mΩ～1Ω
2*2A： 2.5mΩ～2.5Ω
20A：  250μΩ～1Ω
10A：  500μΩ～2Ω
2A：   2.5mΩ～10Ω
分 辨 率   0.1μΩ
直阻儀測量精度   ±(0.2%讀數+2字)
外形尺寸   420mm×250mm×340mm
環境溫度   -10℃～50℃
環境濕度   ≤85%RH
工作電源   AC220V±10%
電源頻率   50±1Hz
儀器重量   15kg

直阻儀日常維護
使用單位應將中試控股儀器交由專人保管，并負責日常維護工作，現場使用時應指定現場使用的負責人；
在潮濕或陰雨的現場環境使用后，應拔除電源插頭并盡快使用干燥的布料將儀器表面擦拭干凈，并將儀器置于干燥溫度較高的環境中靜置兩小時以上，以避免潮濕對儀器內部電路造成不良影響；
不可頻繁的開啟和關閉，以防電路沖擊造成內部器件加劇老化或損壞；
現場使用應嚴格遵守操作規程，防止超過儀器量程的感應電壓單獨接入電壓端子，損壞儀器電壓通道。
熱敏打印機維護可參照儀器的使用/儀器的操作步驟/打印機的使用/打印機的維護章節。
