電流互感器準確度現場測試儀

在試驗過程中盡量使通入電壓低一些，以免電流太大損壞線圈，為了讀數清楚電壓表盡量選擇小一些，變流比在5以下時采用交流法測量比較簡單準確，對變流比超過10的互感器不要采用這種方法進行測量，因為U2的數值較小U3與U1的數值接近，電壓表的讀數不易區別大小，所以在測量時不好辨別，一般不宜采用此法測量極性。

電流互感器和變壓器極其相似，變壓器接在線路上時，主要是用來改變線路的電壓，而在電流互感器接在線路上，主要用來改變線路的電流，所以電流互感器也叫做變流器。后來，一般把直流電變成交流電的儀器設備叫做變流器，根據改變線路上電流大小的電器，根據它通過互感的工作原理，叫做電流互感器。

簡介
發電廠與變電站的高壓電能計量裝置，以及電能計量裝置，關系到發電、送電、供電及用戶多方的情況。為計量準確，必須按照《電能計量裝置檢驗規程》和《電能計量裝置技術管理規程》進行檢驗。

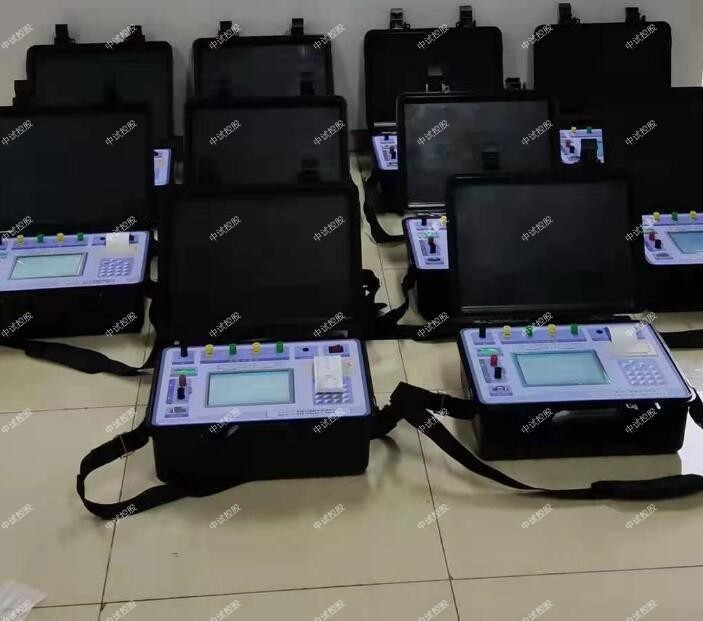

ZSCT-H 電流互感器現場測試儀是以測試技術，大規模電子線路設計以及符合相關規程出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，功能強大。

二、特點
1、ZSCT-H 電流互感器現場測試儀、電流互感器準確度現場測試儀具有遞推法測量電流互感器誤差功能，方便現場開展計量裝置現場檢定工作。
2、現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4、采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5、測量范圍寬，可以至5A~31500A
6、具有電流互感器變比、二次繞組內阻測試功能。
7、采用800×600高分辨率大屏幕TFT彩色液晶觸摸顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、采用精準的軟件算法，測量數據的準確性進一步提高。
9、具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11、同時可以測試電壓互感器的變比和極性功能。
12、直接出具現場檢定結論，合格或超差。
13、大規模存貯器可存儲現場測試數據多達1000條。
14、采用RS232或USB接口連接計算機打印數據證書。
15、采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。
技術指標
1、電流互感器誤差測量部分
（1）整機準確度：被測電流互感器誤差限值的1/3
（2）測試范圍：5A~25000A/5A
（3）被測電流互感器工作范圍： 1%～120%
（4）二次負荷：2.5VA～300VA 、COSφ=0.1～1.0
（5）電流互感器準確度現場測試儀被檢電流互感器準確度范圍：0.2及0.2S
（6）電阻、導納測量誤差≤5.0%
（7）測量范圍：R：0.00Ω～20.0Ω
Y: 0.000mS～100.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
百分表 ：1級
測量范圍：f ：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V
（3）被測電壓互感器工作范圍： 20%～120%
3、儀器消耗功率：20VA
4、儀器準確度等級：0.05S級
6、重 量：10kg

互感器輸出電流、電壓測試儀這樣就會給儀表帶來極大的困難。此外，有的線路是高壓的，例如高壓輸電供電線路，要直接用電氣儀表測量高壓線路上的電流，那是極其危險的，也是絕對不允許的。如果在線路上接入電流互感器變電流，那么就可以把線路上大大小小的電流，按不同的比例，統一變成大小相近的電流。只要用一種電流規格的電氣儀表，例如通用的電流為5A的電氣儀表，就可以通過電流互感器，中試控股測量線路上小至幾安和大至幾萬安的電流。

同時電流互感器的基本結構和變壓器很相像，它也有兩個繞組，一個叫原邊繞組或一次繞組;一個叫副邊繞組或二次繞組。兩個繞組之間有絕緣，使兩個繞組之間有電的隔離。

電流互感器在運行時一次繞組W1接在線路上，二次繞組W2接電氣儀表，因此在測量高壓線路上的電流時，盡管原邊電壓很高，但是副邊電壓卻很低，操作人員和儀表都很安全。

線路上為什么需要變電流呢?這是中試控股因為根據發電和用電的情況不同，線路上的電流大小不一，而且相差懸殊，有的只有幾安，有的卻大至幾萬安。要直接測量這些大大小小的電流，就需要根據線路電流的大小，制作相應為幾安直到幾萬安不同的許多電流表和其他電氣儀表。
