270kVA/108kV串聯諧振測試儀

 變頻串聯諧振試驗裝置是用于鑒定電氣設備絕緣強度，它對于判斷電氣設備能否投入運行具有決定的意義，也是用來設備絕緣水平,避免發生絕緣事故的重要手段。因為變頻串聯諧振試驗裝置能充分反映電氣設備在交流電壓下運行的實際情況，能真實有效的發現絕緣缺陷。
        變頻串聯諧振采用的是諧振原理，在系統回路中產生一定頻率的電壓與回路中的電容，電抗產生諧振，其電容（試品）兩端產生諧振電壓后，再進行升壓，使電容兩端的電壓達到試驗電壓。
       通過以上原理和現場的實際試驗情況，一般變頻串聯諧振試驗裝置試驗中的過電壓發生于兩種情況下，一種是在儀器尋找諧振點，產生諧振電壓的過程中；一種是在升壓到達試驗電壓的情況下。
       在通過串聯諧振試驗找到諧振點并升壓到試驗電壓時，如果出現試品耐壓不合格或者現場環境沒發生大的變化等現象，試驗是不會產生過電壓保護或者其他故障。但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的波動，此種情況可能會造成電壓波峰出現過電壓保護。如果出現電源電壓波動，可以調整儀器的過電壓保護，提高過電壓保護設置，我們一般要求過電壓保護設置到電壓保護的1.1倍，此時設置到1.2倍基本沒有問題。

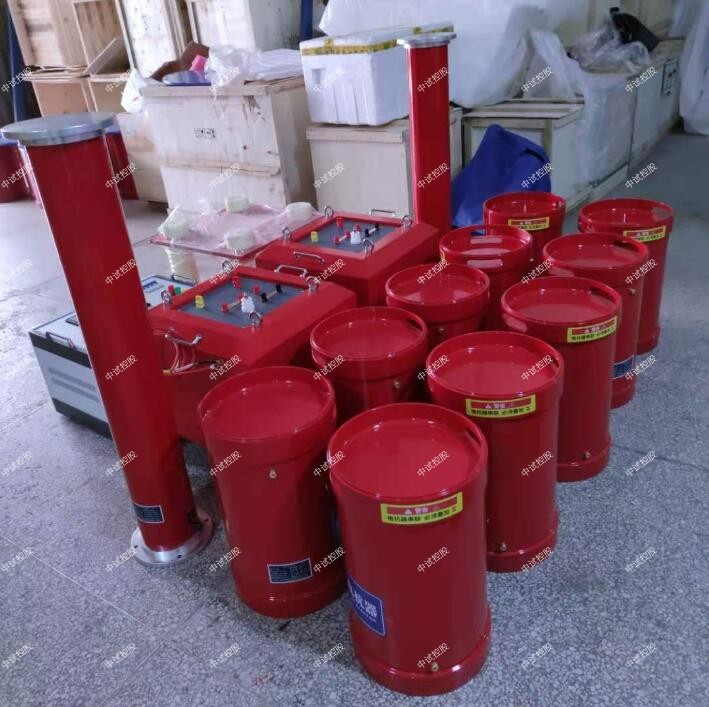

ZSBP-270kVA/108kV 變頻串聯諧振試驗裝置
一、 被試品對象及試驗要求：

35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

10kV/400mm2電纜5km的交流耐壓試驗，電容量≤2.1uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

35kV開關柜、互感器、母線母盤的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓95kV，試驗時間1min。

二、 串聯諧振工作環境：

1. 環境溫度：－100C –50 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤1000米；

三、 主要技術參數及功能：

1. 額定容量：270kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：27kV；54kV；108kV

4. 額定電流：10A；5A；2.5A

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行60min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 270kVA/108kV 變頻串聯諧振試驗裝置測量精度：系統有效值1.5級；

        以上為較簡單的問題，但是由于電壓波動造成的過電壓在設置好過電壓保護的情況下是很難出現的。一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的。中試控股系統默認找到高電壓，也就是拋物線的頂點作為諧振點。由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。
