400mm2、10kV電纜長度5公里交流耐壓試驗諧振裝置

ZSBP--375kVA/30kV 變頻串聯諧振耐壓試驗裝置技術方案
串并聯諧振基本原理：
諧振耐壓試驗是中試控股利用電抗器的電感與被試品電容組成LC串聯回路，調節變頻電源輸出的電壓頻率，實現串并聯諧振，在被試品上獲得高電壓，是當前高電壓試驗的一種新方法，在國內外已經得到廣泛的使用。

特點：
1400mm2、10kV電纜長度5公里交流耐壓試驗諧振裝置具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2具有體積小、重量輕、每件重量不超過50kg、中試控股特別方便野外試驗。
3具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4具有操作極具簡單，并具有手動和自動兩檔。
5采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

使用環境條件：
環境溫度：-10℃～40℃
相對濕度：不大于90%
海拔高度：2500米以下

勵磁變壓器的配置
因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總容量300kVA，除以品質因數20得15kVA。
配置的勵磁變壓器規格為15kVA/1kV/2kV。
調頻電源的配置：
調頻電源的容量等于或大于勵磁變壓器的容量取15kVA。
配置的調頻電源的規格為15kVA。
電容分壓器的配置
因最高試驗電壓為30kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
400mm2、10kV電纜長度5公里交流耐壓試驗諧振裝置配置1臺的電容分壓器規格為ZSFRC—30kv/0.01uF。

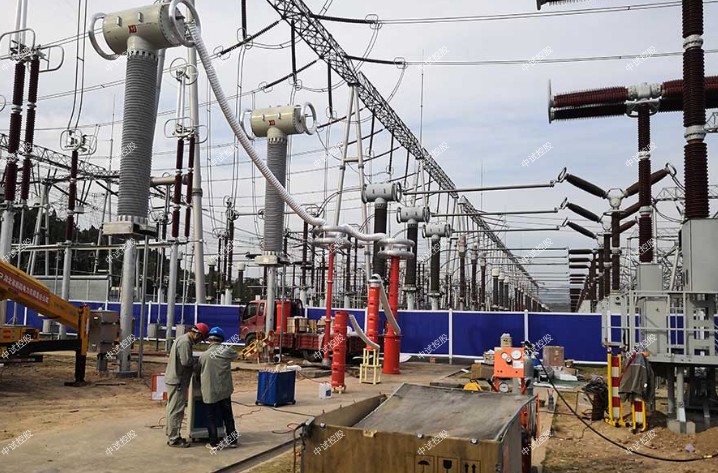

串聯諧振耐壓的優勢和原理

串聯諧振裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。
串聯諧振裝置進行耐壓試驗時調頻方式采用固定電感電抗器,測試電路通過調節勵磁電源的頻率達到諧振狀態。串聯諧振裝置具有體積小、重輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。
串聯諧振是一種諧振電流濾波電路，它可以改善電源電壓波形的畸變,獲得良好的正弦電壓波形,有效地防止諧波尖峰對受試者的有害影響。
在串聯諧振狀態下，當被測產品絕緣薄弱時,電路立即斷開,測試產品的電壓迅速下降到測試電壓的十分之一 , 流過穿點的電流也迅速下降,大大降低了被測設備損壞的風險, 避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加, 對測試400mm2、10kV電纜長度5公里交流耐壓試驗諧振裝置造成嚴重損壞。

勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。試驗設備體積小,重輕,非常有利于現場試驗。

在含有電阻、電感和電容的交流電路中,電路兩端電壓與其電流一般是不同相的,若調節電路參數或電源頻率使電流與電源電壓同相,電路呈電阻性,中試控股稱這時電路的工作狀態為諧振。諧振又分為串聯諧振和并聯諧振,在串聯電路中發生的諧振即為串聯諧振, 在并聯電路中發生的諧振即為并聯諧振。

諧振現象是正交流電路的一種特定現象, 它在電子和通訊工程中得到廣泛的應用,但是在電力系統中,發生諧振有可能破壞系統的正常工作。本文就串聯諧振和并聯諧振的電路特點簡單來介紹一下。

串聯諧振的電路特點：

1總阻抗值最小;

并聯諧振電路的特點
1.電壓一定時,中試控股諧振時電流最小;

2.總阻抗最大;

3.電路呈電阻性,支路電流可能會大于總電流。
