變頻串聯諧振耐壓試驗裝置22kVA/22kV

時間：2021-01-13

變頻串聯諧振耐壓試驗裝置22kVA/22kV

一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，中試控股變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣。系統默認找到高電壓，也就是拋物線的頂點作為諧振點。由于諧振原理中理論可以將低壓電壓諧振到80倍（由于品質因數等關系一般不超過30倍），變頻串聯諧振試驗裝置掃頻時需中試控股要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。通過以上原理我們發現，如果我們需要的試品試驗電壓小于系統諧振時諧振點時的電壓，系統可能在自動尋找諧振點時就出現過電壓保護，此時整個變頻串聯諧振試驗裝置是無法及時耐壓，試驗也是無法完成的。
而解決此問題的辦法也相對比較麻煩，變頻串聯諧振試驗裝置不是產生不了試驗電壓，而是諧振電壓高于試驗電壓，而我們知道系統默認諧振電壓是拋物線的頂點，也就是說在拋物線上升到頂點或者頂點下降的過程中，都會有一個點和試驗電壓點是一致的。我們只需要通過試驗變頻串聯諧振的手動試驗，采用手動找頻找到和使用電壓一致的頻率點再耐壓就可以完美解決尋找諧振點過程中的過電壓問題。

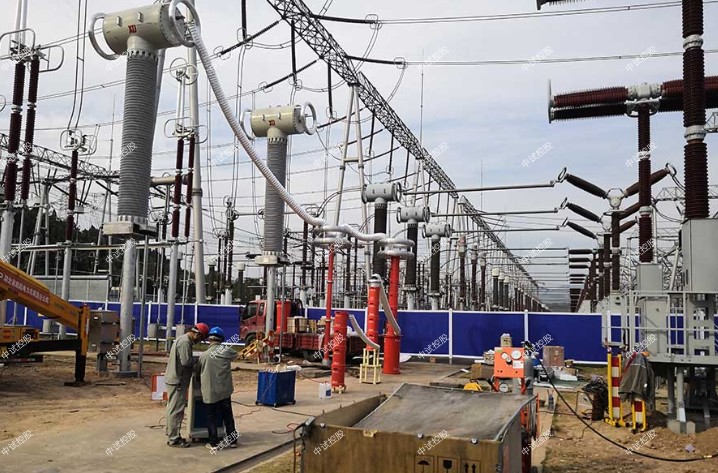

ZSBP-22kVA/22kV 變頻串聯諧振耐壓試驗裝置
一、滿足試品范圍

1、10kV/25mm2電纜1km交流耐壓試驗，電容量≤0.1576uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV/120mm2電纜0.6km交流耐壓試驗，電容量≤0.1562uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

3、10kV/300mm2電纜0.5km交流耐壓試驗，電容量≤0.1877uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

4、10kV/630mm2電纜0.2km交流耐壓試驗，電容量≤0.102uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

特征
變頻串聯諧振耐壓試驗裝置22kVA/22kV中試控股采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、中試控股采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。

7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

35kV電纜長度1km諧振交流耐壓裝置
變頻串聯諧振耐壓試驗裝置22kVA/22kV設計兩節電抗器，則單節電抗器為202.5kVA/135kV/1.5A/276H，裝置總容量為405kVA。

驗證：
1、110kV/300mm長度0.5km電纜的交流耐壓試驗，電容量≤0.0735uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。
使用電抗器兩節并聯，則L=350/2=175H
2、35kV/300mm長度1km電纜的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節并聯，則L=276/2=138H

當回路發生串聯諧振時,X1=Xc,Uc=U/RXc=U/RXL。其中XL為回路感抗,Xc為回路彎抗,U為勵磁電壓,Uc為試品承受電壓。中試控股設諧振回路的品質因數為Q,則Uc=QU,即被試品上獲得的電壓為勵磁電壓的Q倍,被試品上獲得的容量也為試驗電源容量的Q倍,就實現了用低電壓小容量試驗變壓器對大容量試品進行交流耐壓試驗的目的。

變頻串聯諧振試驗裝置發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC=XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。
       變頻串聯諧振耐壓試驗裝置22kVA/22kV品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以變頻串聯諧振試驗裝置又叫電壓諧振。在電力系統中，串聯諧振試驗裝置將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
      變頻串聯諧振試驗裝置中試控股用好對電力等部門的作用是非常巨大的，但如果應用不當造成的危害也是非常大的，因此我們一定要在使用此裝置前了解其正確的使用方法。
