10kV/300mm2電纜1km串聯諧振裝置

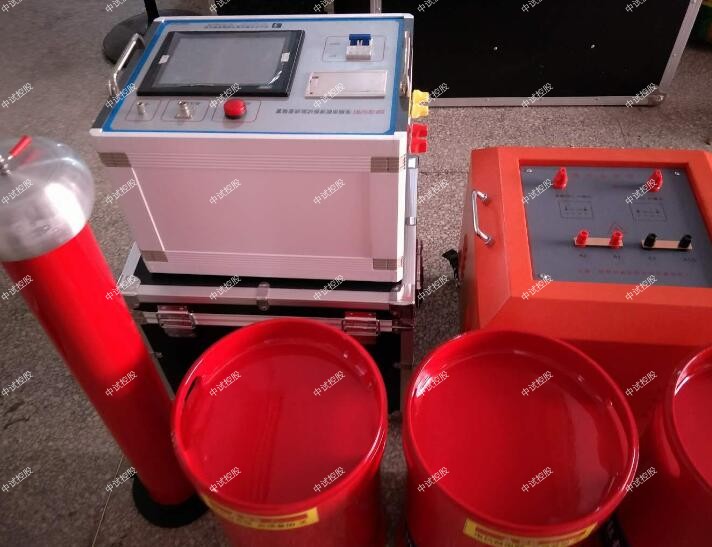

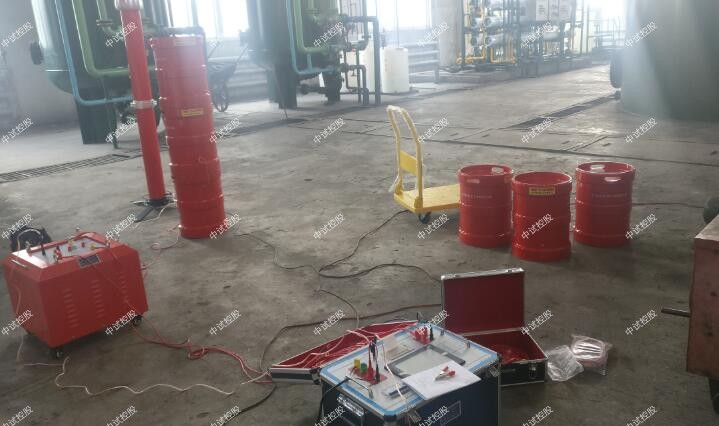

ZSBP-44kVA/44kV 串聯諧振試驗儀器/電纜耐壓試驗
一、 被試品對象及試驗要求：

10kV/300mm2電纜1km的交流耐壓試驗，10kV/300mm2電纜1km串聯諧振裝置電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/2000kVA主變的交流耐壓試驗，中試控股電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

10kV/185mm2電纜1km的交流耐壓試驗，電容量≤0.3123uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

二、 工作環境：

1. 環境溫度：－15C -45C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 10kV/300mm2電纜1km串聯諧振裝置額定容量：44kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kV；44kV；

4. 額定電流：2A；1A；

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

特點：
1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、10kV/300mm2電纜1km串聯諧振裝置所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

10kV/300mm2電纜1km串聯諧振裝置電力系統采用串聯諧振法對高壓大容量電氣設備進行絕緣測試。串聯諧振在實際應用中需要與電容、電感匹配。只有匹配良好，才能產生諧振電壓。那么串聯諧振失諧怎么辦？
        相信會有少部分客戶遇到這樣的問題，明明剛才做得好好的，現在就做不了，要理解串聯諧振失諧我們先要了解一下串聯諧振試驗裝置的組成結構，在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。
        串聯諧振失諧解決辦法
        串聯諧振失諧我們首先要分析，是怎么原因造成，比如電纜，如果是電纜被擊穿造成，那么，這種就必須修復電纜之后再試驗，其次，檢查是否是安全距離過近，隨著串聯諧振裝置的諧振電壓升高，安全距離過近會產生放電，放電達到一定程度也會使串聯諧振也會失諧停機，這種情況只需要簡單處理一下即可。
        10kV/300mm2電纜1km串聯諧振裝置常見的失諧基本就是以上兩種，當然還有不確定的因數，遇到這種問題我們要停機檢查，分析，不要盲目的送電。
