避雷器耐壓試驗裝置

氧化鋅避雷器測試儀主要用途有哪些？

當我們接觸氧化鋅避雷器測試儀的時候，可能不太清楚氧化鋅避雷器的用途到底是做什么用的，這里我們可以給大家簡單的介紹一下，氧化鋅避雷器測試儀最主要的用途是用來檢測氧化鋅避雷器的電器性能怎樣的。通過監測氧化鋅避雷器的電器性能的好壞來確保氧化鋅避雷器可以正常的運作。
我們都知道避雷器是專門用來保護電器設備在雷雨天的情況下也能正常使用，而避雷器的電器性能則需要避雷器測試儀來監測。
避雷器耐壓試驗裝置的操作非常簡單，在使用上也非常方便，在監測氧化鋅避雷器的測量全過程中，運用數字波形分析技術，采用先進的軟件技術抗干擾方法等，使得儀器的測量結果既準確又穩定，另外具備打印功能和電池充電功能，這樣的設計方式讓試驗人員在現場使用的的時候非常方便，不用擔心設備在測試過程中沒電，并且打印功能可以及時打印現場測試數據，為現場試驗提供有效的試驗數據。
更專業一些的說法是，氧化鋅避雷器阻性電流測試儀可以測量氧化鋅避雷器的全電流、阻性電流以及其諧波、工頻參考電壓以及其諧波、有功功率和相位差等。基本上試驗人員需要的數據都可以通過氧化鋅避雷器測試儀的監測來得到。
氧化鋅避雷器測試儀的用途還表現在一些實際的應用場景當中，比如避雷器發生熱擊穿的情況時導致的電器設備發熱功率大于散熱功率，這時候我們需要氧化鋅避雷器測試儀來測試它的數據參數。還有當避雷器內部受潮出現密封不嚴，甚至在內部有水分滲入的時候，都會使避雷器發生總電流增大的現象，而受潮嚴重的話會引起避雷器爆炸。而避雷器是否受潮，我們都可以通過氧化鋅避雷器測試儀的測試而檢測出來。
對于這些可能發生的故障進行預測，是很好的安全防御措施，只要能把故障或者安全事故在沒發生的情況下檢測出來，氧化鋅避雷器的用途和價值就得到很好的體現了。

ZSZGF-60KV、5mA直流高壓發生器/避雷器耐壓試驗裝置
直流高壓發生器是根據中國最新電力行業標準DL/T848.1-2004《高壓試驗裝置通用技術條件 第1部分：直流高壓發生器》設計制造的新一代便攜式高壓檢測儀器，專門用來檢測電力器件的電氣絕緣強度和泄漏電流。
本儀器采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。使用進口大功率IGBT器件及其驅動技術，消除開關干擾，實現直流高壓發生器的高品質和便攜性。選用進口高頻高壓整流二極管，使倍壓筒更加小巧輕便，提升整機效率。根據EMI電磁干擾和EMC電磁兼容理論，采用屏蔽、隔離和接地等措施，提升整機安全性，并能承受額定電壓放電而不損壞。儀器保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。過壓整定選用數字撥碼開關，操作簡單并具有較高的整定精度。增設智能高精度0.75U功能按鈕，利于氧化鋅避雷器的測試。
本儀器選用一體式設計方案：倍壓筒和主機放置在一個機箱內，結合最新科技、選用最新器件，實現體積小、功率大、重量輕、操作方便、安全可靠、電源輸出質量高等優點，是高壓測試行業的理想測試儀器。
儀器功能
本避雷器耐壓試驗裝置適用于電力、鐵路、化工、工礦、冶金、鋼鐵等部門對氧化鋅避雷器、磁吹避雷器、電力電纜、變壓器、發電機等設備進行直流耐壓試驗和泄漏試驗，亦可作靜電吸塵、噴涂等電源。

儀器特征
1.輸出電壓穩定：采用高頻倍壓電路，應用最新PWM脈沖寬度調制技術和電壓電流雙閉環反饋技術，提高電源調整率和負載調整率，使電壓穩定度高，紋波小。全量程平滑調壓，輸出電壓精度高。主機電壓表直接顯示加載在負載上的電壓值，無需外加分壓器，接線操作簡單。電壓分辨率0.1kV，電流分辨率1uA。
2.保護全面：保護功能齊全，具有零位保護、過壓保護、過流保護、擊穿保護，保護電路選用納秒級專用傳感器，動作迅速可靠，有效保障人身及設備安全。
3.0.75U功能：增設智能高精度0.75U功能一鍵按鈕，按下此按鈕，電壓電流自動跳轉至0.75U狀態，利于氧化鋅避雷器的測試。
4.零起升壓：升壓電位器零起升壓，采用進口多圈電位器，升壓過程平穩，調節精度高。
5.過壓設定：過壓整定選用數字撥碼開關，操作簡單，并具有較高的整定精度。
6.一體式設計：選用一體式設計方案，主機和倍壓筒放置在一個機箱內。選用進口高頻高壓整流二極管，使倍壓筒體積小巧，提升整機效率，便于攜帶。
7.性能可靠：關鍵器件選用高性能進口元件，倍壓筒外表涂特種絕緣材料，電氣性能好、防潮能力強、無泄漏。
8.操作簡單：儀器界面各功能按鍵，布局合理，指示清晰，易學易用。

技術參數
規格 60/5
額定電壓（kV） 60
額定電流（mA） 5
額定功率（W） 300
整機質量（kg） 9
整機體積（mm3） 465*390*190
倍壓筒高度（mm） 440
輸出電壓精度 ±(1.0%讀數±2個字)
輸出電流精度 ±(1.0%讀數±2個字)
紋波系數 ≤0.5%
工作方式 間斷使用，額定負載30分鐘
過載能力 空載電壓可超出額定電壓10%使用10分鐘
最大充電電流為1.25倍額定電流
電源 AC220V±10%　50HZ
工作環境 溫度： -10-40℃
 相對濕度：室溫為25℃時不大于85%（無凝露）
 海拔高度：1500米以下

ZSBP-75KV75KVA串聯諧振試驗裝置/避雷器耐壓試驗裝置

一、應用范圍

變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗。

適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗

適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗

適用于大型發電機組、電力變壓器工頻耐壓

適用于電力變壓器的感應耐壓試驗

二、主要性能指標及特點

2．1主要技術指標

（1）工作溫度范圍：-10~45℃

（2）工作濕度范圍：≤90%

（3）海拔：≤1000m

（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）50/60Hz

（5）供電電源容量：0-300KW

（6）額定輸出電壓：0-1000KV

（7）額定輸出容量：0-35MVA

（8）工作頻率范圍：30-300Hz（亦可根據用戶要求放寬頻率范圍）

（9）頻率調節分辨率：0.02Hz；不穩定度≤0.05%

（10）噪音：≤60dB

（11）系統測量精度：1級

（12）輸出波形：正弦波，波形畸變率≤1%

（13）電抗器Q值：30-120

（14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護

2．2主要特點

2．2．1體積小、重量輕，適合于現場使用

變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。

2．2．2安裝可靠性高

變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。

2．2．3試驗的等效性好

采用接近工頻（30HZ-300HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HA的工頻電源非常接近，保證了試驗結果的可靠性和真實性。

ZSYD(J/Z)-5KVA/50KV高壓試驗變壓器/避雷器耐壓試驗裝置
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA

ZSXC-5KVA控制箱：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

怎么判斷避雷器的絕緣性能？

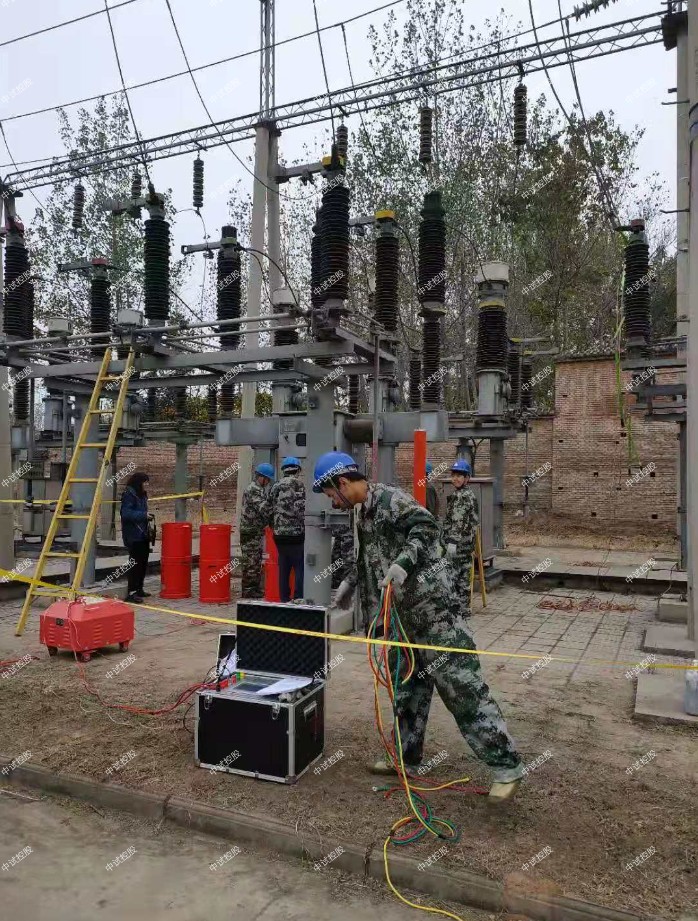

變電站和發電站內有很多的氧化鋅避雷器，在長時間使用之后，需要定期取下來做絕緣性能試驗，看看氧化鋅避雷器的性能如何，因此需要用到氧化鋅避雷器測試儀，用該設備來對氧化鋅避雷器進行性能測試，并得出測試參數，那么怎么根據參數來判斷避雷器的性能呢？
1、阻性電流的基波成分增長較大，諧波的含量增長不明顯時，一般表現為污穢嚴重或受潮。
2、阻性電流諧波的含量增長較大，基波成分增長不明顯時，一般表現為老化。
3、僅當避雷器發生均勻劣化時，底部容性電流不發生變化。發生不均勻劣化時，底部容性電流增加。避雷器有一半發生劣化時，底部容性電流增加最多。
4、相間干擾對測試結果有影響，但不影響測試結果的有效性。采用歷史數據的縱向比較法，能較好地反映氧化鋅避雷器運行情況。
5、避雷器性能可以從阻性電流基波判斷，也可以從電流電壓相角差Φ判斷更有效，因為90°-Φ相當于介損角。如果規定阻性電流小于總電流的25%，對應的φ為75°
氧化鋅避雷器測試儀測試完畢之后，結果的如何判斷，非常重要，如果不知道測試數據怎么解讀，那么測試就變得毫無意義，因此電力工作者需要熟練掌握好這一技能。
