輸電線路故障測試儀

電能供應量加大
　　隨著我國的改革開放，逐漸發展出了很多大中型城市，這些城市在發展中，以后后期的運行中，都依賴電源，中試控股再加上工商業的繁榮，我國對電能的需求量加大，這樣對于供電企業而言，在這方面會面臨很大的壓力。如果日常維護管理不到位，出現了長時間超負荷運行，那么就可能出現短路、線路中斷、線路起火等問題，針對這些情況，要求工作人員在日常維護中，必須加大對電力設備的檢查力度，對于發生過重大安全事故的設備，要做重點的檢查，避免故障的再次發生。
　　 發生故障的主觀原因
　　由于電力工程質量不合格，后期運行不到位，再加上整體規劃設計不合理，導致故障頻發。第一，出現短路問題，在山丘中安裝輸配電線路，如果樹木和線路之間的安全距離沒有控制好，那么二者就容易連接，經常發生短路故障；第二，線路在正常運行時，如果在日常檢查過程中，工作人員沒有嚴格按照流程操作，對線路下生長的草木沒有及時清理，對樹木沒有修整，就會出現短路甚至是跳閘故障；第三，對于輸配電線路而言，如果線路中的線對線平行度出現問題，導致各自線路的安全距離不夠，在強電流作用下，就會出現打連火災，直接影響用戶的用電安全。
　　對客觀因素的分析
　　一般設計輸電線路時，盡可能都遠離城市中心和農村，這些地方是野外、郊區，因此在很大程度上會受到自然因素的影響。例如雷擊比較嚴重，據不完全統計，雷擊導致的線路問題占到12%，除此之外，雷雨、暴風雪也會有影響，這些自然因素是不能控制的，但是在設計中一定要安裝避雷針，除此之外，相關的配套設施也要進行配置安裝，將自然因素對線路的影響降到最低。

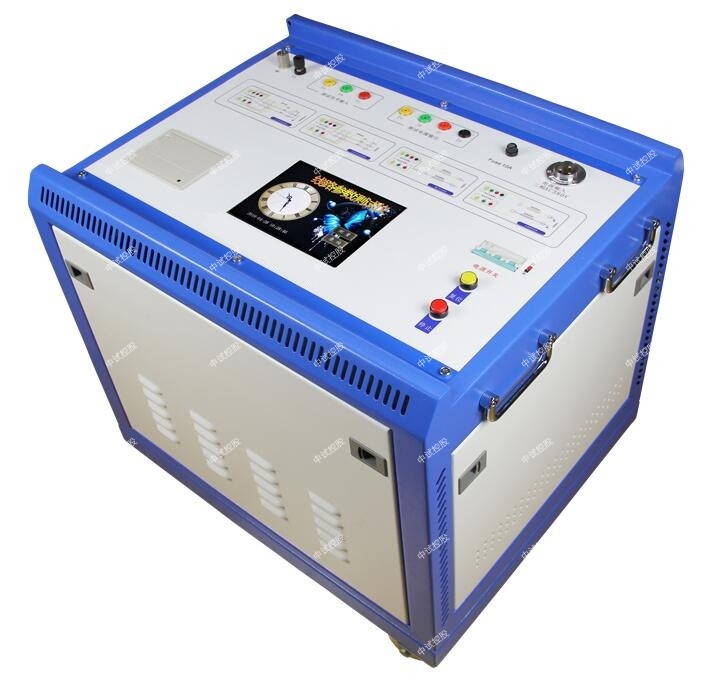

ZSXL-Y 輸電線路異頻參數測試系統/輸電線路故障測試儀
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本中試控股輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

ZSXL-Y 輸電線路異頻參數測試系統/輸電線路故障測試儀供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
ZSXL-Y 輸電線路異頻參數測試系統/輸電線路故障測試儀保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
ZSXL-Y 輸電線路異頻參數測試系統/輸電線路故障測試儀耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸配電線路運行管理及維護方法

通過調查發現，當前在輸配電線路運行管理中還存在很多問題，例如不同地區影響因素不同，受到天氣、氣候、地域、海拔的影響，以及經濟的快速發展，用電需求急劇增加，再加上配電范圍廣、管理人員不足，在管理中不能進行細致化、集約化的管理，因此管理維護中容易出現故障，導致局部地區電力中斷，影響居民的日常用電，下面中試控股就綜合對這些問題進行分析，從中總結出有效的管理措施，提高我國的用電管理水平，為以后這方面技術的發展奠定基礎。
　　輸配電管理中面臨的問題和難點
　　受到地理環境的影響
　　中試控股在對輸配電線路進行管理和維護過程中，由于不同地區的地理環境，自然氣候不同，因此管理和維護的重點也不同。我國地域遼闊，不僅有高原、高海拔地區，同時也有酷暑、苦寒等地區，這些地方的地理環境，天氣情況都不同，直接影響輸配電管理工作。如果在設計時不對這些影響因素加以考慮和分析，那么在日后的維護管理中肯定會面臨很多問題。因此工作人員在日常維護工作中，一定要對設備缺陷進行記錄，根據其受到破壞情況的不同，對受損情況做具體的分類，然后在后期進行審查，將所有的安全隱患都排除掉，避免線路在運行中出現故障，造成局部的停電。
