超高壓輸電線路繼電保護方法

超高壓輸電線路是電網系統重要組成部分，隨著電壓等級的提升，影響超高壓輸電線路繼電保護的因素也會增加，這也是超高壓輸電線路繼電保護中需要重視的內容。做好繼電保護，如果發生故障，繼電保護裝置可以自行切斷與故障區的聯系，并將問題反映給控制中心。若故障未在區內發生，通過不動作就可以完成設計。總的來說，在超高壓輸電線路繼電保護實現以后，無論電力系統處于哪種運行狀態或在運行中發生了哪種故障，繼電保護裝置都可以做出正確判斷，將損失降到最低，確保電力系統安全穩定運行。
　　中試控股超高壓輸電線路是電網運行中不可缺少的一部分，做好超高壓輸電線路繼電保護可以有效提高電力企業經濟效益，確保電網始終處于安全穩定運行中，用戶對電力企業工作滿意度也會隨之提升。本文分析了三種常用的超高壓輸電線路繼電保護方法，希望能為相關人士帶來有效參考，將這些方法真正應用到繼電保護中，中試控股只有這樣才能妥善處理好繼電保護工作，強化繼電保護效率。

　　1.電力信號處理
　　對于電網保護來說，它與相關暫態信號間存在一定聯系，而這些信號又具有非線性、不穩定特征，在繼電保護實現以前，電網保護需要在傅里葉的作用下處理就好暫態信號，但在利用傅里葉的過程中卻發現這種變換方式帶有一定缺陷與不足，所以，就需要在高分辨率的作用下完成信號處理。為進一步做好繼電保護工作，HHT被應用進來，有效強化了暫態信號處理能力。通過實踐得知，隨著HHT法的運用，不僅可以有效提升超高壓輸電線路故障信號的判斷能力，還能及時消除噪音，相關工作人員也可以及時了解到故障所在。
　　2.電流差動保護
　　通過研究發現，電力系統在運行中會發現各種各樣的故障，在電力系統故障發生以后，勢必會出現故障信息。之所以利用電流差動完成超高壓輸電線路繼電保護，主要是由于它可以保護更為復雜的拓撲結構，同時也可以消除電流分量，并從中獲得有用故障信息。利用電流差動實現超高壓輸電線路繼電保護，就是在線路兩端設置合適的電流感應裝置，且完成連接。
　　通常情況下，處于保護狀態的電路在發生故障以后，正常部分的電流與故障電流是相同的。通過應用電流差動保護可以發現，該裝置不僅具有豐富經驗，還能夠在零序狀態下保護電流。一般在故障發生以后，負荷電流會帶來一定的負面作用，如短路出現以后，會出現線路故障，保護拒動也會隨之發生。
　　要發揮電流差動保護應有作用，應做好保護方案設計，由于故障分量具有較高靈敏性，因此就要重視保護方案設計，為實現長期獲得分量信號，可以將零序電流等作為后備保護方式，并將其與全電流綜合在一起，實現兩者互補，只有這樣才能有效減少各種保護所存在的不足。此外，為事實了解故障實際情況，還要將全電流保護作為重點，只有這樣才能真正做好超高壓輸電線路繼電保護工作，減少電力企業損失。
　　3.自適應電流保護
　　要做好超高壓輸電線路繼電保護，不僅要了解故障類型，還要掌握電力運行方式，只有這樣才能確保電流保護目標得以實現。對于電網運行來說，輸電線路和用電設施是相互關聯的，等效阻抗相對較小，如果電動勢處于恒定狀態時，線路同點負荷電流值就會隨之增大。所以，只有掌握了運行方式類型以后，才能對檢測線路電流，也只有這樣才能做好電流保護工作。
　　在自適應電流保護中，還需要明確故障類型，對比前后基波，以便確定好電流副值。如果發生單相短路，某些相電流值可能增加，而余下相的電流值則不會出現變化、在兩相短路發生以后，那么它們的電流值也會上升，增加范圍也會相同，此外其他部分則不會變化。一般來講，在明確了故障類型以后，系統所發生的故障就會呈現正反，也就是說在故障電流經過繼電保護裝置所在之處時，方向會出現反差，所以，應控制好方向，才可以做好繼電保護工作。

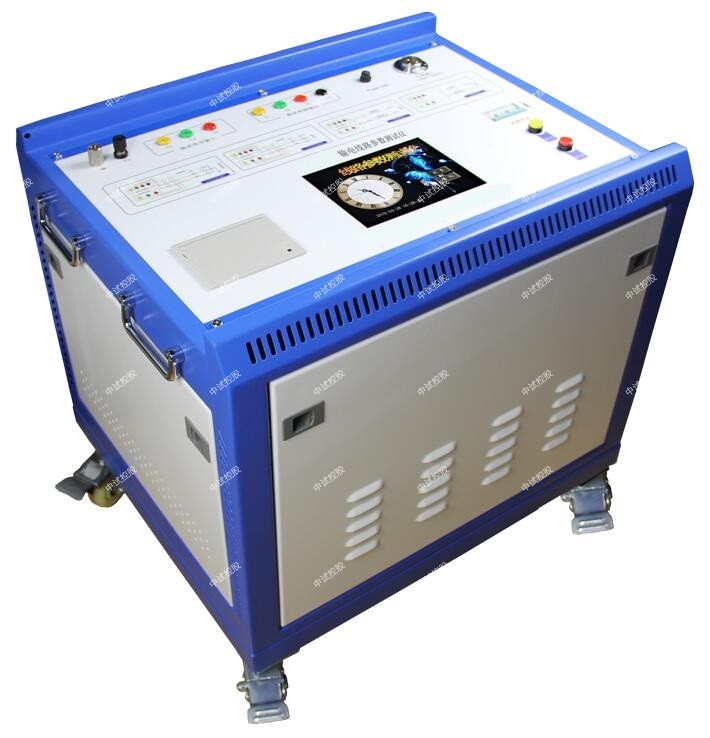

ZSXL-Y 輸電線路異頻參數測試系統、輸電線路異頻參數測試系統
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
ZSXL-Y 輸電線路異頻參數測試系統、輸電線路異頻參數測試系統測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 中試控股儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
輸電線路異頻參數測試系統使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

輸電線路故障距離測試儀探測原理

探測原理

電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。

根據中試控股傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。當線路上任一點阻抗不等于Zc時，電波在該點將產生全反射或部分反射。反射的大小和極性可用反射系數P表示，其關系式如下：

 1，低壓脈沖法（簡稱脈沖法）

當線路輸入一個脈沖電波時，該脈沖便以速度V沿線路傳輸，當行Lx距離遇到故障點后被反射折回輸入端，其往返時間為T，則可表示為：

V為電波在線路中的傳播速度，與線路一次參數有關，對每種線路它是一個固定值，可通過計算和儀器實測得到。將脈沖源的發射脈沖和線路故障點的反射波以一顯示器實時顯示，并由儀器提供的時鐘信號可測得時間T。因此線路故障點的距離Lx便可由（2）式求得。中試控股不同故障時的波形圖如圖1所示。

對電纜的低阻性接地和短路故障及斷線故障，及沖法可很方便地測出故障距離。但對高阻性故障，因在低電壓的脈沖作用下仍呈現很高的阻抗，使反射波不明顯甚至無反射。此種情況下需加一定的直流高壓或沖擊高壓使其放電，利用閃絡電弧形成瞬間短路產生電波反射。
