線路參數測試裝置

220kV變電站輸電線路工頻參數儀特點：

1中試控股能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。

2.滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。

3.220kV變電站輸電線路工頻參數儀采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。

建設特高壓直流輸電線路主要技術問題

建設直流架空線路與交流架空線路，在機械結構的設計和計算方面，并沒有顯著差別。對于特高壓直流輸電線路的建設，需要重視以下三個方面的研究：
      1. 電暈效應。直流輸電線路在正常運行情況下允許導線發生一定程度的電暈放電，由此將會產生電暈損失、電場效應、無線電干擾和可聽噪聲等，導致直流輸電的運行損耗和環境影響。特高壓工程由于電壓高，如果設計不當，其電暈效應可能會比超高壓工程的更大。通過對特高壓直流電暈特性的研究，合理選擇導線型式和絕緣子串、金具組裝型式，降低電暈效應，減少運行損耗和對環境的影響。
       2. 絕緣配合。直流輸電工程的絕緣配合對工程的投資和運行水平有極大影響。由于直流輸電的“靜電吸塵效應”，絕緣子的積污和污閃特性與交流的有很大不同，由此引起的污穢放電比交流的更為嚴重，合理選擇直流線路的絕緣配合對于提高運行水平非常重要。由于特高壓直流輸電在世界上尚屬首例，國內外現有的試驗數據和研究成果十分有限，因此有必要對特高壓直流輸電的絕緣配合問題進行深入的研究。
       3. 電磁環境影響。采用特高壓直流輸電，對于實現更大范圍的資源優化配置，提高輸電走廊的利用率和保護環境，無疑具有十分重要的意義。但與超高壓工程相比，特高壓直流輸電工程具有電壓高、導線大、鐵塔高、單回線路走廊寬等特點，其電磁環境與±500千伏直流線路的有一定差別，由此帶來的環境影響必然受到社會各界的關注。同時，特高壓直流工程的電磁環境與導線型式、架線高度等密切相關。因此，認真研究特高壓直流輸電的電磁環境影響，對于工程建設滿足環境保護要求和降低造價至關重要。

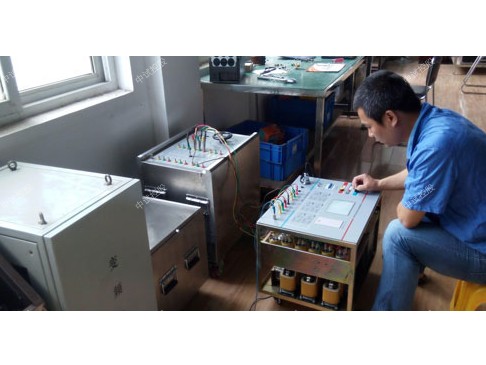

ZSXL-Y 輸電線路異頻參數測試系統、線路參數測試裝置
ZSXL-Y輸電線路異頻參數測試系統，集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

特征
1、本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量) ；
2、抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
4、輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
5、測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
6、測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
7、解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
8、輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。

參數

儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
ZSXL-Y 輸電線路異頻參數測試系統、線路參數測試裝置內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
中試控股有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
ZSXL-Y 輸電線路異頻參數測試系統、線路參數測試裝置測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
保護功能護功能 儀器具有過流、過壓、接地等保護功能。 儀器面板帶有三相保險，過流過壓都是通過保險保護儀器安全和操作人員安全(前提是按照高壓試驗安全操 作要求，將儀器大地端子可靠接地)，不會燒壞儀器。
波形畸變率 正弦波，畸變率＜2%。
絕緣性能、抗震性能   絕緣電阻(MΩ)
電源輸入端 大于10 MΩ
電流輸出端 大于10 MΩ
電壓測量端 大于10 MΩ
耐壓強度 1.5kV，1min，無擊穿飛弧；滿足長途、惡劣路面運輸,試驗室做0.5m跌落試驗后能可靠穩定測試
抗干擾參數 抗干擾電流 線路首末兩端短接接地時不小于50A。 能在儀器輸出信號與干擾信號之比為1：10的條件下穩定準確完成測試。 具有二相線路工頻參數測試的功能。
重量 主機65Kg
ZSXL-Y 輸電線路異頻參數測試系統、線路參數測試裝置使用環境 使用環境：環境溫度：-15℃～40℃；相對濕度：≤90%
外形尺寸 550*440*585mm3
重量 61kg

中試控股核相的方法
核相實驗分直接核相和間接核相兩種。直接核相又因核相所用的測量器具不同分為如下幾種:
（1）用萬用表間接判斷核相。適用于低壓側為380V/220V中性點直接接地的變壓器核相、或電壓互感器二次核相;
（2）高壓核相器直接判斷核相。適用于一切高壓變壓器的核相；兩個不同的電網并網。目前短距離使用有線高壓核相器，距離較遠的我們可以使用無線傳輸功能的高壓核相器，這種方法適用于任何高壓線路。
（3）利用線路本身測量絕緣電阻核實相位。利用架空線路本身直接定相的方法是有效可靠的，采用此法應使用2500V的絕緣電阻表，測量出相位間及相間對地的絕緣電阻，并設計出測量相位關系表。這種方法只用于離線測量。 相位、相序錯誤的危害
回路接線相序錯誤的后果。當相序不同的兩個電源系統或接線組別不同的變壓器時，將會造成短路事故，嚴重損害兩臺主變壓器；相序接錯會使用戶三相旋轉電器反向旋轉，損害設備、報廢產品;功率型儀表失常、計量失效;負序電壓繼電器長期保持動作狀態，繼電保護裝置可能誤動，影響正常生產或其它不良后果。
