變壓器油耐壓試驗儀
時間：2021-01-19
變壓器油耐壓試驗儀
簡介

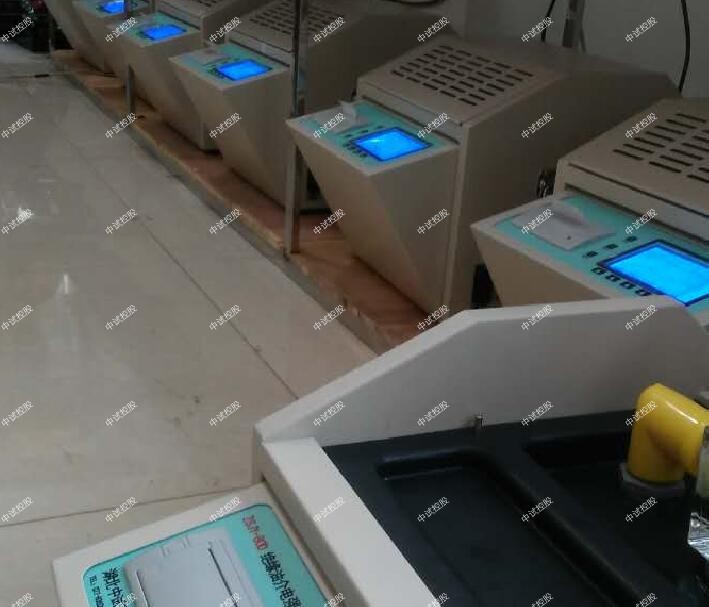

ZSJY-80D絕緣油耐壓試驗儀（絕緣油介電強度測試儀）是我中試控股依據國家標準GB507-1986及行標DL-474?4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。中試控股為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。中試控股由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。
特征
1. 儀器中試控股采用大容量單片機控制，工作穩定可靠；
2. 儀器內設寬范圍看門狗電路杜絕了死機現象；
3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；
4. 變壓器油耐壓試驗儀油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；
5. 中試控股儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；
6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；
7. 便攜式結構，易于移動，戶內外使用均很方便。
參數
1. 升壓器容量 1.5kVA
2. 升壓速度 2.0 kV/s，3.0 kV/s， 二檔任選，誤 差 0.2kV/s
3. 輸出電壓 0～80 kV
4. 電源畸變率 ＜1%
5. 顯示方式 大屏幕液晶漢字顯示
6. 電極間隙 標準2.5 mm
7. 外形尺寸 長410 mm；寬390 mm； 高380 mm
8. 儀器重量 26 kg
9. 環境溫度 0～40℃
10. 相對濕度 ≤ 85%
11. 工作電源 AC 220V ± 20%
12. 電源頻率 50 Hz ± 5 Hz
13. 功率消耗 ＜200 W
變壓器油耐壓試驗儀試驗包括少油斷路器和多由斷路器試驗，其定期試驗項目如下：
一、測量絕緣電阻
測量絕緣電阻式斷路器試驗中的一項基本試驗，中試控股用2500V兆歐表進行測量。
高壓多油斷路器的絕緣部件有套管、拉桿、絕緣油等。中試控股測量高壓多油斷路器的絕緣電阻的目的主要是檢查拉桿對地絕緣，因此，應該在合閘狀態下進行。通過這項試驗往往可以靈敏的發現拉桿受潮，沿面貫穿性缺陷，如弧道傷痕、裂紋等。對于引線套管絕緣嚴重不良(如受潮等)，也能被檢出。例如某電業局1974年大修一臺日本產44KV斷路器，檢測發現B相拉桿受潮，絕緣電阻為1700MZ，干燥后，絕緣電阻恢復到4000MZ；另一臺G-100斷路器拉桿受潮，絕緣電阻為220MZ，用紅外線干燥后，絕緣電阻也恢復到4000MZ以上。
40.5KV以上高壓少油斷路器的主要絕緣部件有瓷套、拉桿和絕緣油。測量40.5KV以上高壓少油斷路器的絕緣電阻應分別在合閘狀態下進行。在合閘狀態下主要是檢查拉桿對地絕緣；在分閘狀態下主演是檢查各斷口之間的絕緣，通過測量可以檢查出內部消弧室是否受潮或燒傷。40.5KV以下高壓少油斷路器主要絕緣部件有瓷瓶和絕緣拐臂。測量40.5KV以下高壓少油斷路器的絕緣電阻，也分別在合閘與分閘狀態下進行，在合閘狀態下，可以檢查出內部消弧結構部分是否受潮或燒傷。
我公司有110KV少油斷路器，對于產生受潮的原因分析有以下幾點：
(1)天氣因素。今年由于天氣狀況出現反常，特別是進入夏季以來，雨水充沛，而進入秋季，白天氣高溫，濕度小，夜間溫度低，濕度大。晝夜溫差大，濕度差大是今年秋季天氣狀況的明顯特征。
(2)少油斷路器本身結構存在的缺陷。
1.與外界的通口太多；
2.變壓器油耐壓試驗儀油位的限制，使斷口或主瓷套中存有一段沒注油的空間；
3.各處的橡膠墊易老化。綜上述，正是由于今年天氣狀況出現反常，特別是進入10月份，白天溫度高,使斷路器未注油部分的空氣受熱膨脹而大量排出，當夜晚降臨，溫度降低，使其受冷，壓力減小而吸入外部潮濕的空氣，從而使絕緣油吸潮，這個過程反復多次，導致油中水分大增，從而導致泄漏增大。
二、針對上述原因采取的措施，在分析出原因，實事求是，從實際出發解決問題。對出現問題的斷路器的絕緣部件全部進行了更換，用真空濾油機將絕緣油濾至合格，然后，進行干燥，問題隨之解決。
三、電力測試試驗中為了能讓設備能安全運行，特別是室外設備，普遍現象是：絕緣電阻直線下降，泄漏電流增大，很多大大超過了《規程》的不大于10UA的標準，嚴重的甚至高達43UA，而且數量也是每年在增加。天氣狀況作為一個很重要的因素必須仔細觀測和研究，在遇到天氣異常時，如高溫、低溫、潮濕等天氣的時候我們要避免天氣的因素干擾，使我們的數據更真實，更可靠。
在油耐壓試驗中，一般少油斷路器試驗是很少進行的，因為其絕緣結構主要是瓷絕緣和環氧玻璃絲布類絕緣，不會存在管套受潮問題。難于有效的發現絕緣油的缺陷。所以，在試驗中我們主要的是用來進行交直流試驗，來對電網安全進行一個檢查。
電力變壓器中的絕緣油在長期使用后需要定期檢查，以判斷變壓器油的絕緣耐壓水平和是否可以使用。因此，需要一種油介質強度測試儀。設備對絕緣油進行檢測后，如何判斷檢測結果就顯得尤為重要。如果結果無法判斷，那么測試就毫無意義。本文中試控股將簡要介紹絕緣油耐壓測試儀(又叫油介電強度測試儀)的測試結果如何判斷。
變壓器油耐壓試驗儀在試驗中，中試控股絕緣油的放電電阻有四種變化：
1、第一火花放電電壓極低。第一次測試可能有一些外部因素，因為油樣在噴油前被注入油杯或油杯電極的表面，這使得第一次測試值出現偏差，低一點，在這一點上，平均可以采取2-6次。
2、6火花放電電壓值逐漸增大，通常出現在未經徹底清洗或處理且具有吸濕性的油樣中，這是由于火花放電后油濕度增加所致。
3、六種火花放電電壓值逐漸減小，它通常出現在純油測試中，因為自由帶電的顆粒、氣泡和碳屑逐一增加，破壞了油的絕緣性能，還有自動的油測試，在連續六次測試中都沒有攪拌，電極間碳粒逐漸增多，導致火花放電電壓降低。
4、火花放電電壓兩端低，中間高，這是正常現象。
如果壓力公差值有很大的偏差，例如，在基于預防試驗方法的試驗中，該1項試驗的值與其他值相背離。可能無法計算該值，也可能重新測試油樣。這可能是由于石油質量差或游離碳分布不均所致，由于耐油電壓測試結果分散性高，如果每次擊穿電壓高(接近80kv)或結果相同，說明儀器可能損壞。
變壓器油耐壓試驗儀的測試結果需要中試控股電力工作者認真判讀。根據試驗結果判斷絕緣油的電壓電阻等級，作為絕緣油參數的重要參考，應酌情考慮是否需要換絕緣油。
