變壓器耐壓試驗儀

對于帶有銅絲網屏蔽層且對地絕緣的電力電纜，也可將微安表串接在被試電纜的地線回路，在微安表兩端并聯一放電開關，測量時將開關拉開，測量后放電前將開關合上，避免放電電流沖擊損壞微安表。

應在高壓側直接測量試驗電壓。中試控股因為采用半波整流或倍壓整流時，如采取在低壓側測量電壓換算至高壓側電壓的方法，由于電壓波形和變比誤差以及雜散電流的影響，可能會使高壓試驗電壓幅值產生較大的誤差，故應在高壓側直接測量試驗電壓。

每次串聯諧振試驗完畢，應先降壓，切斷電源。然后對被試電纜用每千伏約80千歐的限流電阻對地放電數次，然后再直接對地放電，放電時間應不少于5分鐘以保證充分放電。

串聯諧振的頻率計算方法
串聯諧振是指被串聯電路部分的電壓和電流達到同相,即電路中電感的感抗和電容的容抗相等,從而使被研究的電路表現出純電阻特性。給定端電壓,最大電流將出現在所研究的電路中,電路中消耗的有功功率也是最大的。

1、中試控股諧振的定義:電路中L、C的兩個分量的能量相等。 當電路中的一個電抗元件釋放能量時,另一個電抗元件必須吸收相同的能量,也就是說,在兩個電抗元件之間將產生能量脈動。

2、電路必須有電感L和電容C才能產生諧振。

3、變壓器耐壓試驗儀對應于共振的頻率是共振頻率,或共振頻率,用F r示

4、串聯諧振電路的條件:當q=qi2xl=i2xc時當XL=XC時,這是R-L-C串聯電路諧振的條件。

串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。

同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？

串聯諧振試驗裝置運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。

而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。

ZSBP-324kVA/54kV變頻串聯諧振成套裝置、變壓器耐壓試驗儀

一、 串聯諧振被試品對象及試驗要求：

35kV /300 mm2電纜，長度2000m的交流耐壓試驗，中試控股電容量≤0.38uF，試驗頻率為30-300Hz，試驗電壓52kV。

10kV /300 mm2電纜，長度6000m的交流耐壓試驗，電容量≤2.25uF，試驗頻率為30-300Hz，試驗電壓22kV。

二、電纜耐壓測試儀工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：324kVA；

2. 輸入電源：220（單相）/380（三相）±10%V，頻率為50Hz；

3. 額定電壓：54kV；27 kV；

4. 額定電流：6A；12A；

5. 工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

特點：
1、ZSBP-324kVA/54kV變頻串聯諧振成套裝置、變壓器耐壓試驗儀具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。
2、整個裝置單件重量很輕，便于現場使用。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。
4、能存儲和異地打印數據，存入的數據編號是數字，方便識別和查找。
5、中試控股裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。
6、ZSBP-44kVA/44kV變頻串聯諧振耐壓試驗裝置采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，中試控股使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。
10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

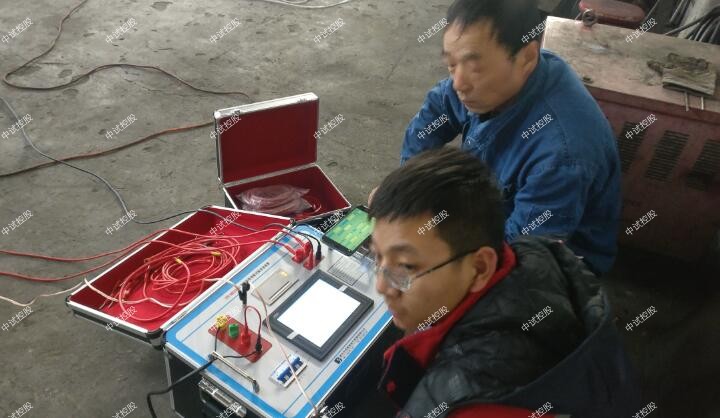

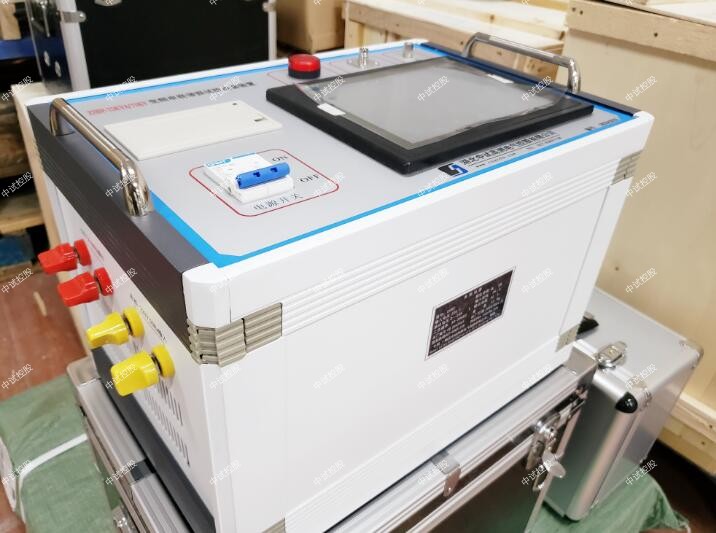

ZSBP-324kVA/54kV變頻串聯諧振成套裝置、變壓器耐壓試驗儀主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。它在電纜耐壓中起到過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護等作用。
中試控股電纜串聯諧振試驗裝置主要用途在以下幾個方面：
6kV-500kV高壓交聯電纜 的交流耐壓試驗；
6kV-500kV變壓器 的工頻耐壓試驗 ；
GIS和SF6開關 的交流耐壓試驗 ；
發電機 的交流耐壓試驗
其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

串聯諧振與高壓發生器的不同之處
串聯諧振（變頻串聯諧振）是耐壓試驗中的一種，它主要針對 10kV-220kV、變電站及線路等所有電氣主設備的交流耐壓試驗。
中試控股同樣是耐壓試驗設備的高壓發生器，它們兩者有什么區別嗎？
ZSBP-324kVA/54kV變頻串聯諧振成套裝置、變壓器耐壓試驗儀運用串聯諧振原理, 通過調節變頻控制器的輸出頻率,使得回路中的電抗器電感L和試品電容C發生串聯諧振,諧振電壓即為試品上所加電壓。
而直流高壓發生器和超低頻高壓發生器與串聯諧振不同的是超低頻高壓發生器只能應用于10kV和35kV的電纜，串聯諧振耐壓裝置可使用10-220kV等規格,主變,發電機, CVT,開關等。直流高壓發生器施加的“直流耐壓”;串聯諧振施加的“交流耐壓’。
