110KVGIS設備現場耐壓試驗裝置

變頻串聯諧振試驗裝置用好對電力等部門的作用是非常巨大的，但如果應用不當造成的危害也是非常大的，因此我們一定要在使用此裝置前了解其正確的使用方法。

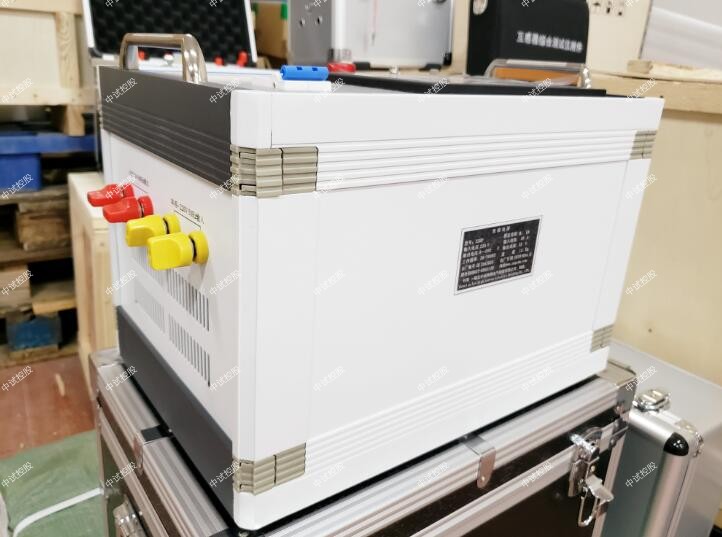

ZSBP-324kVA/54kV變頻串聯諧振成套裝置、110KVGIS設備現場耐壓試驗裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻串聯諧振試驗過程中，勵磁變的容量應大于有功功率P，并在勵磁變最低輸出電壓滿足試驗要求的前提下盡量降低勵磁變的變比，從而相應減小勵磁變原邊的輸入電流。由于被試電纜的電容量較大，若在試驗時試品擊穿或發生高壓引線對地放電，在電纜的接地端處，試驗接地線和控制箱外殼等處，可能會產生暫態過電壓。本設備已在控制箱和主要部件內，采取多重暫態過電壓保護措施，能保證設備的正常工作。
      此外，在試驗接地線布置方面還應注意采取下列保護措施：
      1、中試控股試驗設備(諧振電抗器、分壓器、勵磁變壓器等)應盡量靠近被試電纜頭，減少試驗接地線的長度，即減少接地線的電感量。
      2、采用專配的一點接地式試驗接地線組。特別注意試驗接地線應盡可能的短，不要任意延長接地線長度。
      3、試驗時操作人員除接觸調諧、調壓絕緣旋鈕外，不要觸及控制箱金屬外殼，否則在高壓側擊穿或放電時，可能有輕微的刺痛感。有條件時，建議操作人員站在橡膠絕緣墊上工作。
      4、試驗變壓器有800V、1000V、1500V三個端子，當系統所需高壓小于15kV時選用800V端子，當系統所需高壓大于15kV小于60kV時1000V端子，當系統所需高壓大于60kV時選用1500V端子。

ZSBP-324kVA/54kV變頻串聯諧振成套裝置、110KVGIS設備現場耐壓試驗裝置

一、 中試控股串聯諧振被試品對象及試驗要求：

35kV /300 mm2電纜，長度2000m的交流耐壓試驗，中試控股電容量≤0.38uF，試驗頻率為30-300Hz，試驗電壓52kV。

10kV /300 mm2電纜，長度6000m的交流耐壓試驗，電容量≤2.25uF，試驗頻率為30-300Hz，試驗電壓22kV。

二、電纜耐壓測試儀工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：324kVA；

2. 輸入電源：220（單相）/380（三相）±10%V，頻率為50Hz；

3. 額定電壓：54kV；27 kV；

4. 額定電流：6A；12A；

5. ZSBP-324kVA/54kV變頻串聯諧振成套裝置、110KVGIS設備現場耐壓試驗裝置工作頻率：30-300Hz；

6. 波形畸變率：輸出電壓波形畸變率≤1%；

7. 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8. 溫 升：額定負載下連續運行60min后溫升≤65K；

9. 品質因素：裝置自身Q≥30(f=45Hz)；

10. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11. 測量精度：系統有效值1.5級；

ZSBP-512kVA/256kV變頻串聯諧振試驗裝置
一、512kVA/256kV變頻串聯諧振試驗裝置適用范圍

滿足110kV/300mm2長度≤0.8km電纜的變頻交流耐壓試驗，電容量≤0.12uf,最高試驗電壓128kV。

滿足35kV/300mm2長度≤1.8km電纜的變頻交流耐壓試驗，電容量≤0.342uf,最高試驗電壓52kV。

滿足10kV/300mm2長度≤5km電纜的變頻交流耐壓試驗，中試控股電容量≤1.85uf,最高試驗電壓22kV。

滿足110kVGIS的交流耐壓試驗，試驗頻率30-300Hz,試驗電壓不超過184kV。

滿足35kV/60000kVA變壓器的交流耐壓，電容量≤0.015uf,最高試驗電壓68kV。

滿足110kV/60000kVA變壓器中性點的交流耐壓，電容量≤0.015uf,最高試驗電壓95kV。

滿足35kV PT、CT開關、母線和絕緣子等電氣設備的交流耐壓，最高試驗電壓不超過100kV。

二、512kVA/256kV變頻串聯諧振試驗裝置特點

1) 自動尋找諧振點，頻率范圍20-300Hz,頻率分辨率0.1Hz;

2) 自動升壓試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程;

3) 自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據;

4) 五種保護功能：具有過壓、過流、斷電、閃絡及全壓輸出保護功能;

n 過電壓保護：可人工設定過電壓保護值;當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置;

n 過流保護：可人工設定過電流保護值;當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置;

n 擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷

害，變頻電源內電子元件不會擊穿;

n 中試控股斷電保護：試驗電源斷電后，裝置能快速保護;

n 全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出;

5) 中試控股液晶顯示屏可顯示電源電壓和電流;高壓輸出的頻率、電壓、電流;

三、512kVA/256kV變頻串聯諧振試驗裝置110KVGIS設備現場耐壓試驗裝置技術參數

1. 額定容量：512kVA;

2. 輸入電源：380V電壓，頻率為50Hz;

3. 輸出電壓：32kV-256kV

4. 輸出電流：16A;8A;4A;2A

5. 工作頻率：30-300Hz;

6. 波形畸變率：輸出電壓波形畸變率≤1%;

7. 工作時間：額定負載下允許連續60min;過壓1.1倍3分鐘;

8. 溫 升：額定負載下連續運行60min后溫升≤65K;

9. 品質因素：裝置自身Q≥30(f=45Hz);

10. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);

11. 測量精度：系統有效值1.5級;

12. 使用環境：

環境溫度：-150C–450C;

相對濕度：≤90%RH;

海拔高度: ≤2500米;

四、512kVA/256kV變頻串聯諧振試驗裝置技術參數

1. 激勵變壓器20kVA-0.4kV 1臺

a) 額定容量：20kVA;

b) 輸入電壓：400V，單相;

c) 輸出電壓：1kV;3kV;5kV;15kV

d) 結 構：干式

e) 重 量：約105kg;

2. 變頻電源20kW/380V 1臺

a) 額定輸出容量：20kW

b) 工作電源：380V，工頻

c) 輸出電壓：0 – 400V，單相，

d) 額定輸中試控股入電流：53A

e) 額定輸出電流：53A

f) 輸出波形：正弦波

g) 電壓分辨率：0.01kV

h) 電壓測量精度：0.5%

i) 頻率調節范圍：30 – 300Hz

j) 頻率調節分辨率：≤0.1Hz

k) 頻率穩定度： 0.1%

l) 運行時間：額定容量下連續60min

m) 額定容量下連續運行60min元器件最高溫度≤65K;

n) 噪聲水平：≤50dB

o) 重量約30kg;

3. 高壓電抗器64kVA/32kV 8節

a) 額定容量：64kVA;

b) 額定電壓：32kV;

c) 額定電流：2A;

d) 電感量：86H/節

e) 品質因素：Q≥30 (f=45Hz);

f) 結 構：干式;

g) 重 量：約75kg;

4. 電容分壓器FRC-200kV -1000 pF 1套

a) 額定電壓：200kV;

b) 高壓電容量：1000pF

c) 介質損耗：tgσ≤0.5%;

d) 分壓比：1000：1

e) 測量精度：有效值1.5級;

f) 重 量：約18kg;

110KVGIS設備現場耐壓試驗裝置適用于10KV-500KV聚己烯電力電纜交流耐壓試驗。適用于60KV、220KV，500KVGIS交流耐壓試驗。適用于大型變壓器，發電機組工頻耐壓試驗；電力變壓器感應耐壓試驗；接地電阻測量。

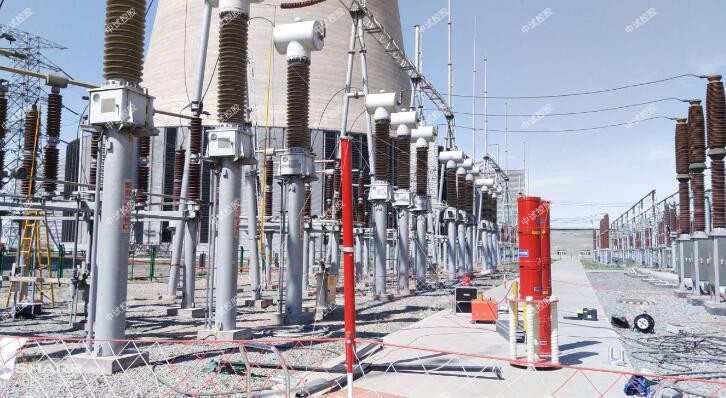

      1、中試控股在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。
      2、試驗前要確保接線準確無誤，尤其是地線回路，一定要安全接地。
      3、試驗時，對試驗現場要劃安全區域，并置專人看守，杜絕閑雜人等靠近。
      4、不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
      5、主機發生故障后，不要自行拆開機箱維修，否則后果自負。
      6、不要在高溫、高濕、易燃、易爆和強磁場環境中存放、使用儀器。
      7、維護和保養請使用濕布和中性的清潔劑清潔儀器外殼，不要使用研磨劑和溶劑。

  首先，中試控股需要介紹一下串聯諧振的作用。電力系統采用串聯諧振法對高壓大容量電氣設備進行絕緣測試。串聯諧振在實際應用中需要與電容、電感匹配。只有匹配良好，才能產生諧振電壓。那么串聯諧振失諧怎么辦？

        110KVGIS設備現場耐壓試驗裝置相信會有少部分客戶遇到這樣的問題，明明剛才做得好好的，現在就做不了，要理解串聯諧振失諧我們先要了解一下串聯諧振試驗裝置的組成結構，在電容一定的情況下，我們是通過調節電感和頻率讓電路產生諧振條件，串聯諧振失諧必定有某個參數發生變法，比較常見的失諧現象就是，電纜在實施串聯諧振試驗時，電纜發生擊穿，此時，串聯諧振必然失諧，隨即電壓消失。
