220kv電纜耐壓試驗裝置

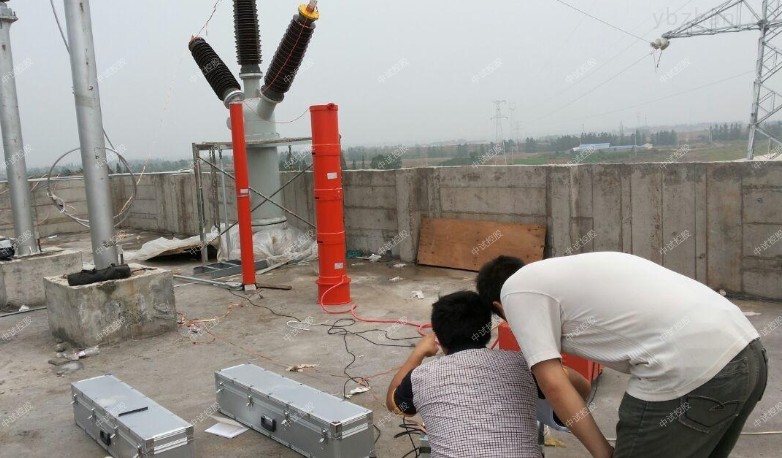

變頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功 能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡 保護動作并能記下閃絡電壓值，中試控股以供試驗分析。

變頻串聯諧振試驗裝置容量上選擇按照規程要求，中試控股確定最高試驗電壓。電容量的選擇(uf)。根據被試品最大電容量確定，裝置最大容量：P=UI×1.25 (kVA) 。

諧振容量選擇參考標準：

試驗電流： I=2πfCU×10-3 (A) 頻率的選擇(HZ)

1、發電機―――50HZ，取 50HZ

2、變壓器―――45~65HZ，取 50HZ

3、GIS、開關、母線―――30~300HZ，取 45HZ

4、電力電纜：30~300HZ，取 35HZ 電壓的選擇(kV)

整個試驗裝置單件重量很輕，最大不超過65kg，便于現場使用。

ZSBP-88kVA/44kV變頻串聯諧振試驗裝置技術指標

1．額定電壓：

22kV---滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV---滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．220kv電纜耐壓試驗裝置裝置具有過壓、過流、零位啟動等保護功能　　

四、被試品對象及試驗要求

1、10kV/300mm2電纜2km交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：88kVA

2） 額定電壓：22kV；44kV

3） 額定電流：4A；2A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

八、試驗時設備組合方式

試驗時設備使用關系列表

九、系統配置及其參數

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) 激勵變壓器ZSJLB-6kVA/1.5/3kV/0.4kV 1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1.5/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：45kg

(三) 高壓電抗器ZSDK-44kVA/22kV 2節

1) 額定容量：44kVA;

2) 額定電壓：22V

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約45kg

（四）電容分壓器ZSFRC-2500pF/50kV 1套

1) 額定電壓：50kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) 測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6 kg

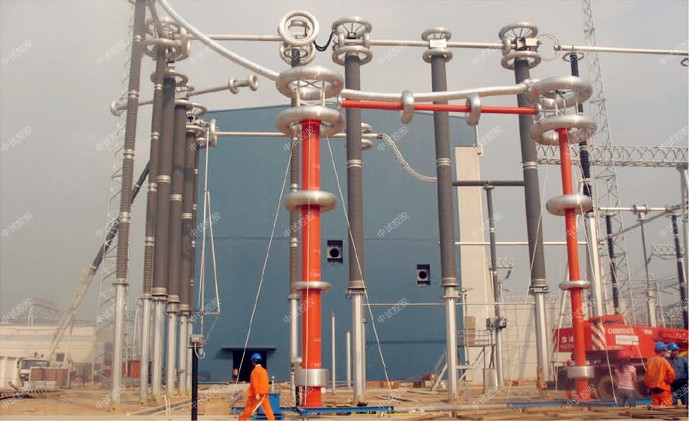

220kv電纜耐壓試驗裝置廣泛用于電力、冶金、石油、化工、鐵路等行業大容量,高電壓的電容性試品的交接和預防性試驗。

中試控股串聯諧振裝置進行耐壓試驗時調頻方式采用固定電感電抗器,測試電路通過調節勵磁電源的頻率達到諧振狀態。

串聯諧振裝置具有體積小、重輕、品質因數高、使用方便的特點，在現場測試中逐漸取代。

串聯諧振是一種諧振電流濾波電路，它可以改善電源電壓波形的畸變,獲得良好的正弦電壓波形,有效地防止諧波尖峰對受試者的有害影響。

220kv電纜耐壓試驗裝置在串聯諧振狀態下，當被測產品絕緣薄弱時,電路立即斷開,測試產品的電壓迅速下降到測試電壓的十分之一 , 流過擊穿點的電流也迅速下降,大大降低了被測設備損壞的風險, 避免了通過測試變壓器進行電壓測試時擊穿后電流急劇增加, 對測試產品造成嚴重損壞。

中試控股勵磁變壓器的容量和電壓僅為試驗電壓和容量的1/q。試驗設備體積小,重輕,非常有利于現場試驗。
