做GIS交流耐壓試驗時應特別注意什么？

（1)規定的試驗電壓應施加在每一相導體和金屬外殼之 間，每次只能一相加壓，其他相導體和接地金屬外殼相連接。

(2)當試驗電源容量有限時，可將GIS用其內部的斷路器 或隔離開關分斷成幾個部分分別進行試驗，同時不試驗的部分應 接地，并保證斷路器斷口、斷口電容器或隔離開關斷口上承受的 電壓不超過允許值。

(3)中試控股GIS內部的避雷器在進行耐壓試驗時應與被試回路斷 開，GIS內部的電壓互感器、電流互感器的耐壓試驗應參照相應 的試驗標準執行。

 ZSBP-500KVA/200KV變頻串聯諧振成套試驗裝置、110kv變電站檢修試驗設備

二、系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：   500KVA；

  3、輸出電壓：    200KV.

  4、輸出電流：     2.5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

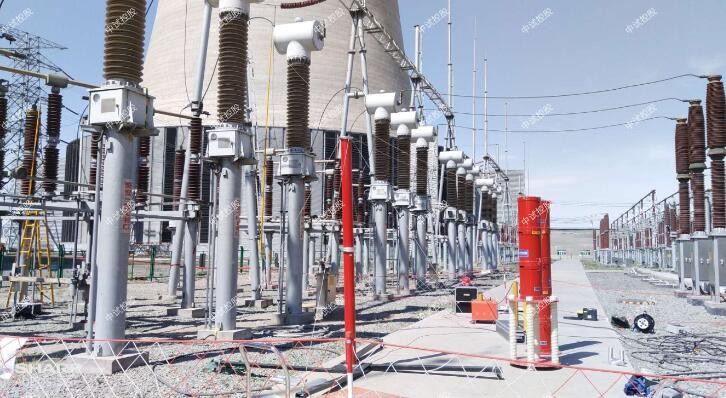

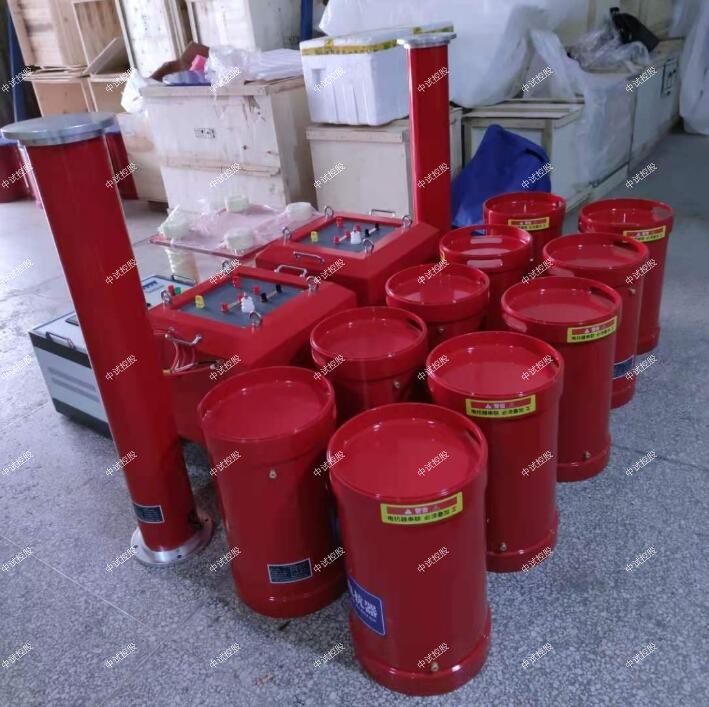

  四、ZSBP-500KVA/200KV變頻串聯諧振成套試驗裝置、110kv變電站檢修試驗設備系統配置及具體參數

1、變頻控制電源25KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  25KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  50A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗2種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：25Kg

2、 勵磁變壓器25KVA            1臺

a) 額定容量:    40KVA

b) 輸入電壓:     500V

c) 輸出電壓：   3KV；4.5KV,  6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重   量：    80Kg ;

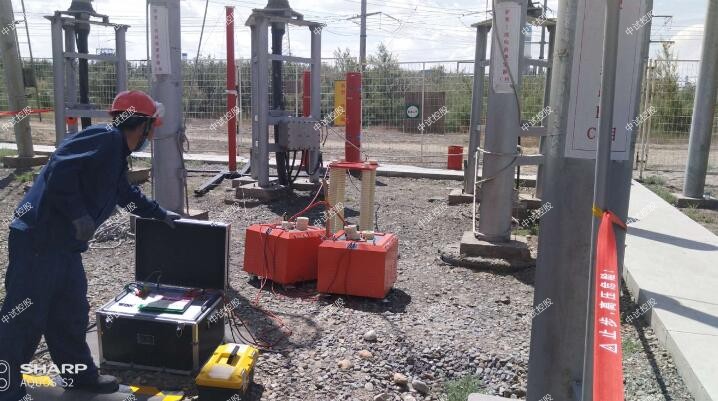

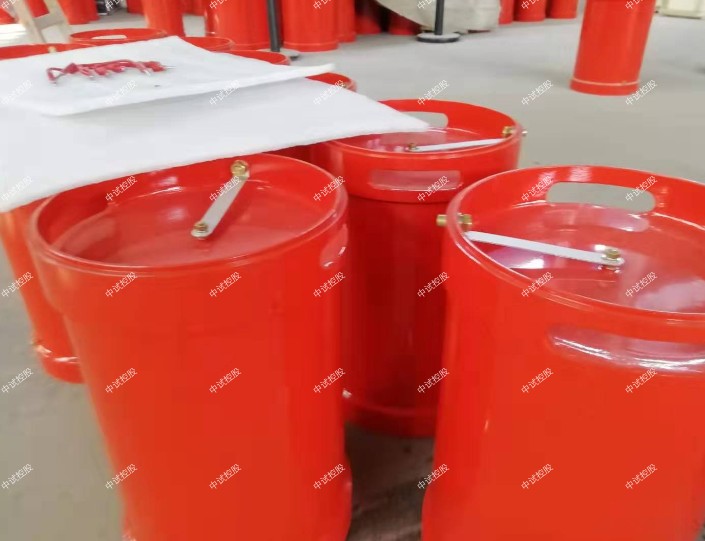

3、高壓電抗器 DK-83.5/33.5         6臺

a) 額定容量：   83.5KVA

b) 額定電壓：   33.5KV

c) 額定電流：  2.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  75Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-200/0.001                1臺

a) 額定電壓：    200KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。
