110kvgis耐壓試驗標準設備

GIS設備結構與電場有什么關系？

GIS設備絕緣介質是SF₆氣體，GIS設備絕緣的擊穿電壓是與電場的均勻程度、極性、間隙距離、氣體的壓力諸因素有關的。而中試控股
常規的高壓電器的主要絕緣介質是空氣，電場結構為不均勻電場，為了提高絕緣介質的電壓，可以用加大間隙距離的方法來解決。但是對于以SF₆氣體絕緣的電器設備就不能用單純加大間隙間的距離這個方法來解決。

在加大電極間距離的同時，要盡量使其電場均勻。因此在設計GIS設備的絕緣時，帶電體與外殼之間使用同軸圓柱體的結構，即稍不均勻電場結構。為了達到電場盡量均勻和電壓最高這一目的，外殼直徑與帶電體直徑之比e=2.718倍的設計。GIS設備的所有轉角之處，都要呈圓弧型，不能起棱角。電極周圍要用均壓罩屏蔽。安裝時不要有劃痕和凹凸不平之處存在。采取這些措施的所有目的，就是為了保證GIS設備的電場保持均勻。

ZSBP-600KVA/400KV變頻串聯諧振技術標準、110kvgis耐壓試驗標準設備

1.變頻串聯諧振試驗裝置以調整輸出頻率激發串聯諧振.

2.變頻串聯諧振耐壓成套裝置包括以下基本部件：

變頻電源、勵磁變壓器、高壓電抗器、電容分壓器及附件等。

3.600/400變頻串聯諧振耐壓裝置中試控股系統功能滿足以下試驗要求：

110KV電纜,S=300mm2 500m

220KV電纜,S=500mm2 300m

110KV.220KV開關，變壓器.刀閘試驗。

110KV.220KV開關、主變，GIS試驗。

中試控股以下環境條件下能夠不影響正常試驗：

溫度范圍：—10～45℃

海拔高度：≤2000m 相對溫度：≤90%

3.3系統技術參數如下：

a、輸出電壓波形：正弦波，波形畸變率≤0.5%

b、輸出分辨率：0.1HZ

c、輸出頻率范圍：30～300 HZ

d、額定負載下連續運行時間：30min,且各部件溫升≤35K

e、品質因數：30～300

f、不穩定度：0.01%

g、系統測量精度：1.0級

h、輸入工作電源：380V、50HZ

i、系統噪聲：≤60分貝

3.4系數使用功能：

a、具備手動試驗/自動調諧/自動試驗三種模式，并可任意切換。

b、具備大屏幕顯示，可指示：輸出電壓(有效值)及輸出頻率等。

c、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

d、具備過壓、過流保護功能，并可任意整定設置。

e、具備放電保護功能，在高壓發生閃絡時，可自動降電源，同時可以提示“電保護”及相關信息。

f、具備掉電保護功能。

g、具備過熱保護功能。

h、具備零值保護功能，系統和變頻電源只能零啟動、零退出。

i、具備各種數據打印功能。

j、具備系統故障自診斷功能。

三、ZSBP-600KVA/400KV變頻串聯諧振技術標準、110kvgis耐壓試驗標準設備裝置特點：

1、主機保護功能齊全，有過流、過壓、閃絡、過熱、零值升壓、掉電保護等功能，出廠前經滿負載試驗合格。

2、勵磁變壓器箱為雙層鋁塑結構，美觀輕巧。高壓側圈為三組線圈，且線圈有原件過壓保護。

3、電抗器可任意組合串聯或并聯。

1、 型式試驗

型式試驗是在試制新產品時，對該產品的各相技術條件進行的試驗。其試驗標磚按有關的規程執行，其試驗項目如下。

（1） 絕緣試驗。

（2） 主回路電阻測量和各部分溫升試驗。

（3） 主回路及接地回路的動穩定和熱穩定試驗。

（4） 高壓斷路器的開斷和關合能力試驗。

（5） 高壓開關的機械試驗。

（6） 閉鎖輔助回路和防護等級的試驗。

（7） 外殼強度試驗。

（8） 抗震試驗。

（9） 壓力釋放試驗。

（10）無線電干擾是按。

（11）外殼的內部故障電弧燒穿試驗。

（12）固體絕緣材料的試驗。

（13）各類絕緣子的試驗。

（14）極限溫度下的操作試驗。

（15）密封性試驗。

（16）防雨試驗。

（17）噪音試驗。

上述試驗，用戶不須在現場監督，只提出試驗報告，如用戶對上列試驗有疑問時，可要求進行復試。

2、 出廠試驗

GIS設備在完成之后，應進行檢驗產品的質量試驗，其項目如下。

（1）主回路工頻耐壓試驗。

（2）輔助回路、控制回路的絕緣試驗。

（3）主回路電阻測量。

（4）局部放電測量。

（5）外殼壓力試驗。

（6）密封性試驗。

（7）SF6氣體含水量測量。

（8）機械操作試驗。

（9）電動、氣動、液動的輔助裝置試驗。

（10）二次接線檢查。

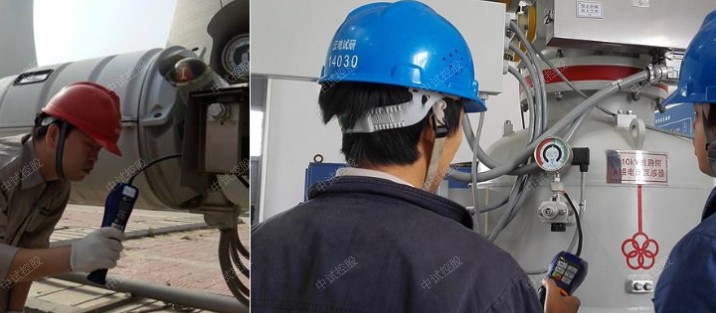

3、 現場試驗

GIS設備安裝完畢后，在施工現場作試驗，其目的是檢驗在安裝過程中是否符合國家規定的安裝規程，作為GIS設備最后的一次檢驗，其項目不必全試，只選擇主要的項目，其項目如下。

（1）主回路的絕緣試驗。

（2）輔助回路的絕緣試驗。

（3）主回路電阻測量。

（4）密封試驗。

（5）SF6氣體含水量的檢測。

（6）局部放電和無線電干擾試驗。

（7）互感器的變比測量。

（8）GIS設備的高壓耐壓試驗。

（9）元件試驗（必要時）。

（10）竣工試運轉試驗。
