35KV變壓器檢測試驗項目用到的儀器

電纜的交流耐壓試驗如何選擇合適的試驗設備?

1、串聯諧振

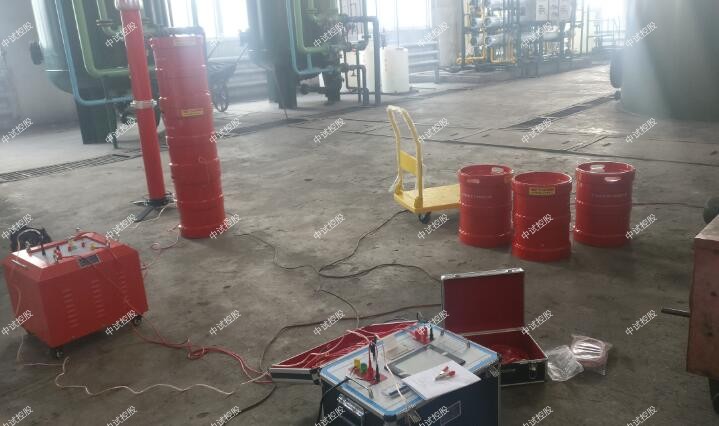

電纜的交流耐壓試驗一般會用到串聯諧振,根據電纜的電壓等級,大橫截面,長度算出容量和電壓,特別適合打電纜距離比較長的要求!電纜的交流耐壓試驗,對容量要求高,電壓要求小,而串聯諧振組成部分很多,它由激勵變壓器,變頻電源,高壓電抗器,電容分壓器,補償電容器等組成,現場做試驗攜帶的設備比較多,不方便,成本也很高,他主要針對10kV、35kV、110kV、220kV及以上電壓等級的主變,GIS,電纜,發電機,互感器等設備做交流耐壓試驗,如果現場的被試品比較多的話,可以考慮串聯諧振,比較全面的一套交流耐壓設備,中試控股不光可以做電纜的交流耐壓,還可以做變壓器,GIS,發電機,互感器等多種設備的交流耐壓試驗!

2、ZSBP-44kVA/44kV 串聯諧振試驗儀器/35KV變壓器檢測試驗項目用到的儀器程控超低頻

比如,如果只針對電纜的耐壓,不做其他試驗,是可以推薦程控超低頻的,他是串聯諧振的簡化版,現場做試驗不需要帶一堆設備,

它只針對35KV及以下的電纜交流耐壓試驗,發電機的交流耐壓試驗,他的距離是有限的,比如35KV300平方的電纜,打個2公里是沒問題的,一般也就要求1公里左右,10KV的電纜,16平方的7到8公里都沒問題,270的電纜2到3公里;發電機的交流耐壓,看是火力發電機還是水里發電機,火力發電機一般120MW以內,水力發電機一般80MW以內,10Kv電壓電纜一般選程控超低頻30 KV的,35KV電纜一般選程控超低頻80KV的,按電纜的試驗電壓計算的,比如10KV電纜的電壓,有6KV的電纜,他的相電壓是6KV,他的試驗電壓等于6除以根號3再乘以3等于10.39KV,zui高不超過11KV,

當然10KV的電纜,也有電壓是15KV的,他的試驗電壓zui高不超過27KV,那么我們配30KV的超低頻就夠了!也可以根據現場電纜電壓情況選擇電壓,有30KV,40KV,50Kv,60KV,80Kv規格都有!

3、工頻耐壓試驗裝置

中試控股還有一個交流耐壓設備沒給大家講,那就是工頻耐壓試驗裝置,他是目前電力行業使用頻率多的一款儀器,很多電力試驗同仁都見過,

它是由一臺試驗變壓器加一臺操作箱組成的,主要以交流耐壓試驗為主,直流為輔,加一個圭堆,放電棒,微安表就可以做直流耐壓試驗,不想買直流高壓發生器的可以用工頻耐壓試驗替代.

ZSBP-44kVA/44kV 串聯諧振試驗儀器/35KV變壓器檢測試驗項目用到的儀器

一、被試品對象及試驗要求：

10kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.3755uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/2000kVA主變的交流耐壓試驗，中試控股電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

10kV/185mm2電纜1km的交流耐壓試驗，電容量≤0.3123uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

二、工作環境：

1. 環境溫度：－15C -45C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、裝置主要技術參數及功能：

1. 額定容量：44kVA；

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kV；44kV；

4. 額定電流：2A；1A；

5. 工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

1、做高壓交直流試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的方法。并有專人現場安全及觀察被試品的試驗狀態;

2、工頻耐壓試驗變壓器試驗變壓器和控制箱應有可靠的接地;
3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電;
4、ZSBP-44kVA/44kV 串聯諧振試驗儀器/35KV變壓器檢測試驗項目用到的儀器在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。

① 電壓表指針擺動很大;

② 發現絕緣燒焦的異味、冒煙現象;

③ 被測試品內有不正常的聲音。
5、試驗中，如果試品短路或故障，試驗變壓器控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。
6、工頻耐壓試驗變壓器進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用放電棒將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生觸電危險。
工頻耐壓試驗裝置做工頻耐壓試驗前應給于提示，先根據試驗變壓器的額定容量選擇好限流電阻，(水電阻)的阻值，再根據被試品需加的高壓電壓值調整好放電球隙的球間距，為了提高對被試品施加電壓的測量精度，應在高壓側接入FRC阻容分壓器來測量電壓。
