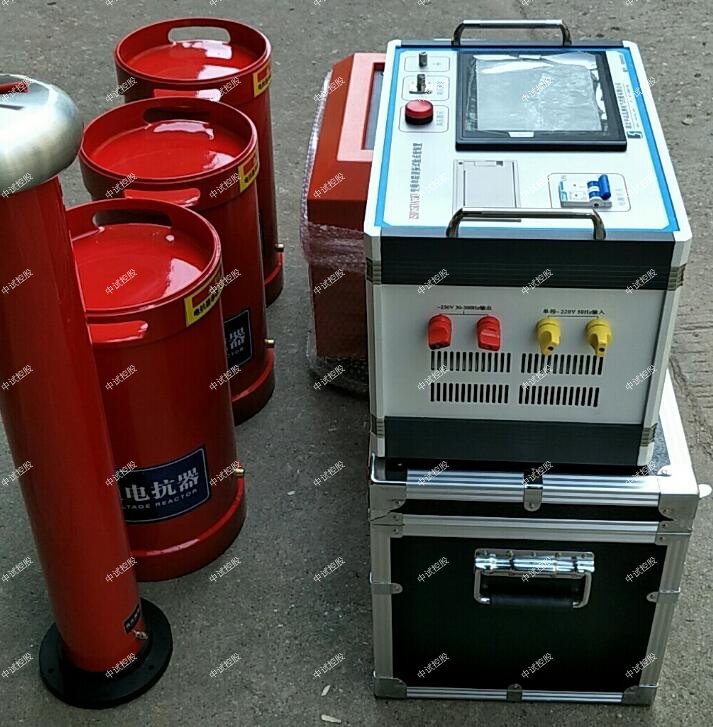

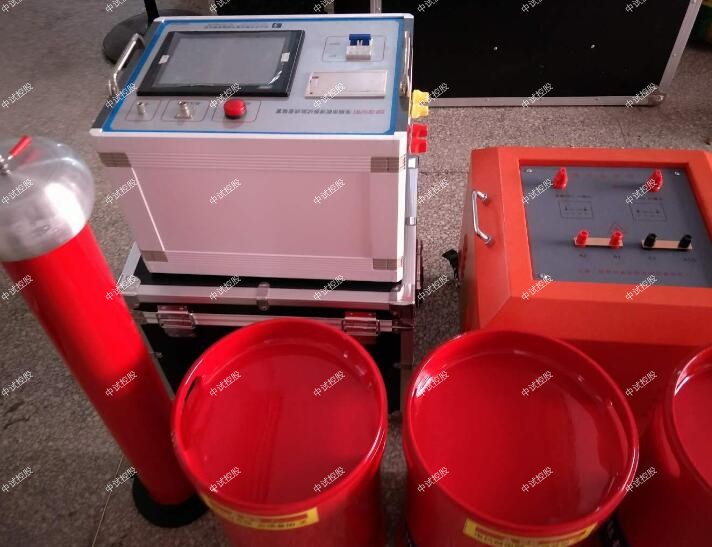

ZSBP-324kVA/270kV變頻串聯諧振交流耐壓裝置

串聯諧振被試品對象及試驗要求：

110kV開關、母線、絕緣子、套管等電氣設備的交流耐壓試驗，中試控股試驗頻率為20-300Hz,試驗電壓不超過265kV。

110kV/40000kVA主變分段絕緣的交流耐壓試驗，電容量≤0.018μF，試驗頻率為45-65Hz，試驗電壓不超過80kV。

35kV/300mm2電纜1km，電容量≤0.1945μF，試驗頻率為20-300Hz,試驗電壓52kV。

6kV/3*120mm2電纜6500m，電容量≤2.13μF，試驗頻率為20-300Hz,試驗電壓15kV。

10kV/50MW發電機，中試控股電容量≤0.33uF，試驗頻率為45-55Hz，試驗電壓不超過23kV。

工作環境：

環境溫度：－150C –40 0C;

相對濕度：≤90%RH;

海拔高度: ≤3000米；

裝置主要技術參數及功能：

額定容量：324kVA；

輸入電源：單相220V/三相380V電壓，頻率為50Hz；

額定電壓：45kV；90kV；180kV；270kV

35kV等級及以下試驗站的設備配置額定電流：7.2A；3.6A；1.8A；1.2A；

工作頻率：20-300Hz；

波形畸變率：輸出電壓波形畸變率≤1%；

工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

溫 升：中試控股額定負載下連續運行60min后溫升≤65K；

品質因素：裝置自身Q≥30(f=45Hz)；

保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

35kV等級及以下試驗站的設備配置測量精度：系統有效值1.5級；

電纜串聯諧振耐壓裝置的原理是利用組合設備的等效電容和已知電感量的高壓電抗器構成串聯回路，通過變頻電源調節試驗電源頻率使電路達到串聯諧振。這時，電容器和電抗器的無功功率平衡。
