35KV400000kVA變壓器耐壓測試儀

ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、35KV400000kVA變壓器耐壓測試儀技術指標

1．額定電壓：

22kV滿足10kV/300mm2電纜的交流耐壓試驗,試驗電壓≤22kV,試驗時間5min；

42kV滿足10kV開關等電氣設備的交流耐壓試驗,試驗電壓≤42kV,試驗時間1min；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次性工作60分鐘；

4．裝置自身品質因數：Q>50

5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）

6．輸入電源：三相380V或單相220V

7．頻率調節范圍：30Hz～300Hz

8．系統測量精度：1.5％

9．ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、35KV400000kVA變壓器耐壓測試儀裝置具有過壓、過流、零位啟動等保護功能　

四、中試控股被試品對象及試驗要求

1、10kV/300mm2電纜3km交流耐壓試驗，電容量≤1.1265uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

2、10kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。

五、裝置主要技術參數及功能

1） 額定容量：132kVA

2） 額定電壓：66kV

3） 額定電流：6A

4） 測量精度：系統有效值1.5級

5） 工作頻率：30-300Hz

6） 裝置輸出波形：正弦波

7） 品質因素：裝置自身Q≥30(f=45Hz)

8） 波形畸變率：輸出電壓波形畸變率≤1%

9） 輸入電源：單相220或三相380V電壓，頻率為50Hz

10） 工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘

11） 溫 升：額定負載下連續運行60min后溫升≤65K

12） 保護功能：過壓、過流、零位啟動、系統失諧（閃絡）等保護功能

六、工作環境

環境溫度：－10℃–40℃;

相對濕度：≤90%RH;

海拔高度: ≤1000米；

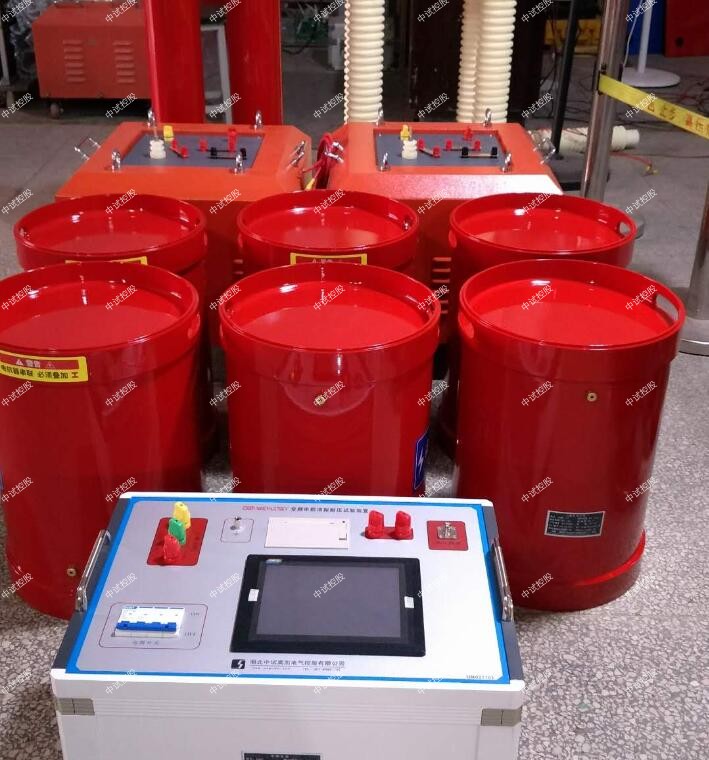

九、ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、35KV400000kVA變壓器耐壓測試儀系統配置及其參數

(一) 變頻電源ZSBP- 6kW 1臺

1) 額定輸出容量：6kW

2) 工作電源：220/380±10%V（三相），工頻

3) 輸出電壓：0–400V

4) 額定輸入電流：15A

5) 額定輸出電流：15A

6) 電壓分辨率：0.01kV

7) 電壓測量精度：1.5%

8) 頻率調節范圍：30–300Hz

9) 頻率調節分辨率：≤0.1Hz

10) 頻率穩定度：0.1%

11) 運 行 時 間：額定容量下連續60min

12) 溫 升：額定容量下連續運行60min元器件最高溫度≤65K

13) 噪 聲 水 平：≤50dB

14) 尺寸（長寬高mm）：400×280×400

15) 重 量：約10kg

(二) 激勵變壓器ZSJLB-6kVA/1/3/0.4kV 1臺

1) 額定容量：6kVA

2) 輸入電壓：0-400V

3) 輸出電壓：1/3kV

4) 結 構：干式

5) 尺寸（長寬高mm）：450×330×430

6) 重 量：約45kg

(三) 高壓電抗器ZSDK-44kVA/22kV 3節

1) 額定容量：44kVA;

2) 額定電壓：22kV

3) 額定電流：2A

4) 電 感 量：55H/單節

5) 品質因素：Q≥30 (f=45Hz)

6) 結 構：干式

7) 尺寸（內徑高mm）：?282×435

8) 重 量：約48kg

（四）電容分壓器ZSFRC-2500pF/70kV 1套

1) 額定電壓：70kV

2) 高壓電容量：2500pF

3) 介質損耗：tgσ≤0.5%

4) 分 壓 比：1000：1

5) ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、35KV400000kVA變壓器耐壓測試儀測量精度：有效值1.5級

6) 尺寸（內徑高mm）：?140×500

7) 重量：約6kg

三相電力變壓器的檢測有例行試驗和型式試驗及特殊試驗,我想你要的應該是例行試驗。

一般的10kV三相電力變的例行試驗主要包括變壓比 分析判斷交流耐壓試驗結果的方法,一般情況下,在交流耐壓試驗過程中,被試品不發生即認為合格,否則認為不

中試控股耐壓測試儀產品為電子產品安全參數的耐壓測試儀器。可用于家用電器、電子儀器、電子原器件、電線電纜等電器產品的

電氣設備在正常運行過程中,不僅要承受額定電壓的長期作用,還要承受各種過電壓的考驗,如工頻過電壓、雷電過電壓、操作過電壓等。

為了考核電氣設備

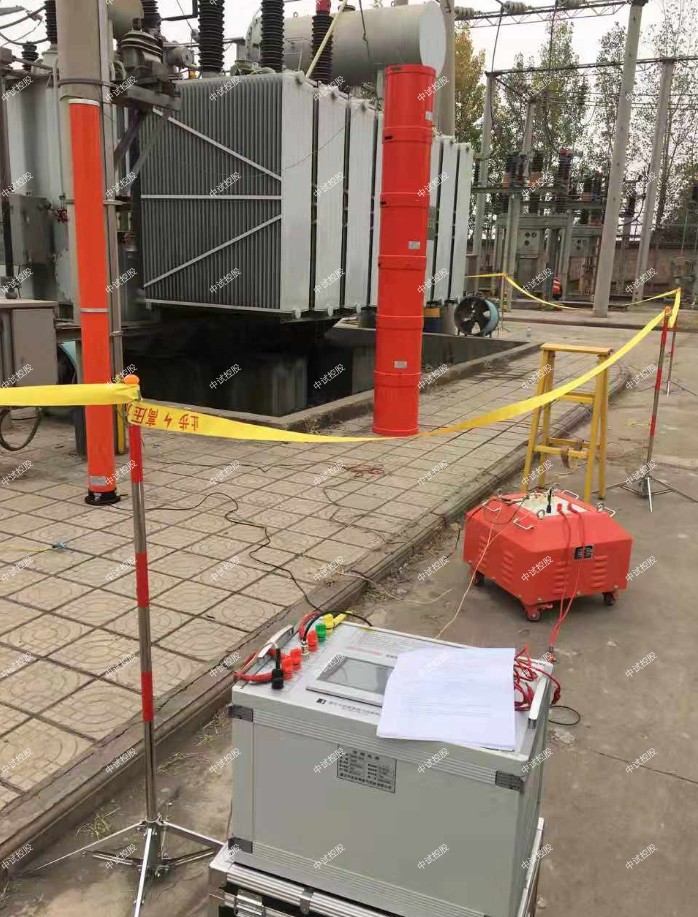

ZSBP-132kVA/66kV變頻串聯諧振試驗裝置、35KV400000kVA變壓器耐壓測試儀110KV耐壓試驗可以使用中試控股調頻諧振試驗裝置進行試驗。將調頻諧振試驗裝置設置預先設置好參數

工作原理：

交流
交直流試驗變壓器：將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。
帶抽頭試驗變壓器
為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，中試控股將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出。
