10KV油式變壓器容量試驗儀

各功能選項的用途分別為：
 容量測試：用來測量變壓器的容量值。
 參數設置：用來對變壓器空負載試驗的必要的參數進行設置。
 有源負載：用儀器內部電源來進行變壓器的短路試驗，不需要外接其他輔助設備。
 單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，10KV油式變壓器容量試驗儀一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。
 三相空載：使用外接的三相電源進行變壓器的空載試驗。
 單相短路：使用外接的電源進行單相變壓器的短路試驗。
 三相短路：使用外接的三相電源進行變壓器的短路試驗。
 結果查詢：中試控股查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。
 電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。
 諧波分析：用來檢測試驗電源的諧波含量。

ZSRS-8000變壓器容量空負載損耗測試儀容量測試結果準確率達100%。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
ZSRS-8000變壓器容量空負載損耗測試儀具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,中試控股完全可取代以往用多表法測量變壓器損耗和容量的方法，接線簡單，測試、方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便。
一、ZSRS-8000變壓器容量空負載損耗測試儀功能特點
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、通過空載試驗可準確判定被測變壓器的型號。
5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。
6、可測量電壓和電流的諧波含量和總諧波失真度。
7、可進行簡單的矢量分析，繪制矢量圖。
8、顯示各電參量的波形圖，做為示波使用。
9、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
10、電流量程分高低檔，zui大可保證100A測量范圍，zui小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。
11、容量測量范圍：20kVA~100000kVA。
12、電池剩余電量百分數指示功能。
13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
14、可隨時將測試的數據通過微型打印機將結果打印出來。
15、中試控股測試結果存儲功能，可存儲200組容量測試數據。
二、ZSRS-8000變壓器容量空負載損耗測試儀技術指標
1、 輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、 準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、 工作溫度：－10℃~ +40℃
4、 充電電源：交流160V~260V
5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
         ⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、 主機體積：32cm×24cm×13cm
7、 重量：3kg
三、ZSRS-8000變壓器容量空負載損耗測試儀結構外觀

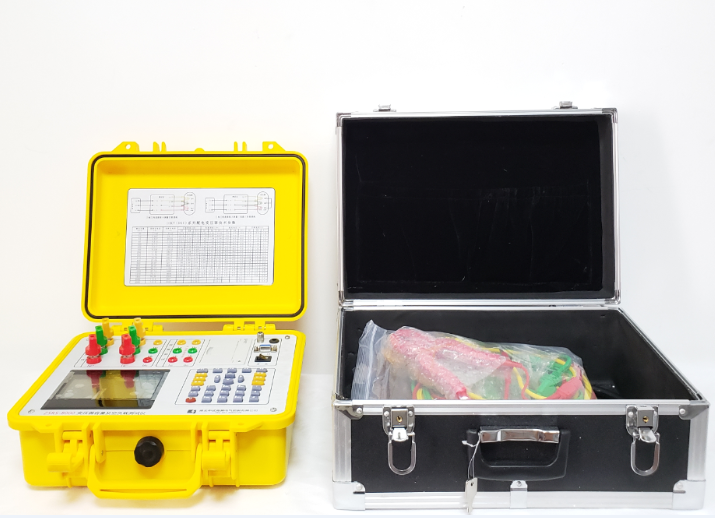

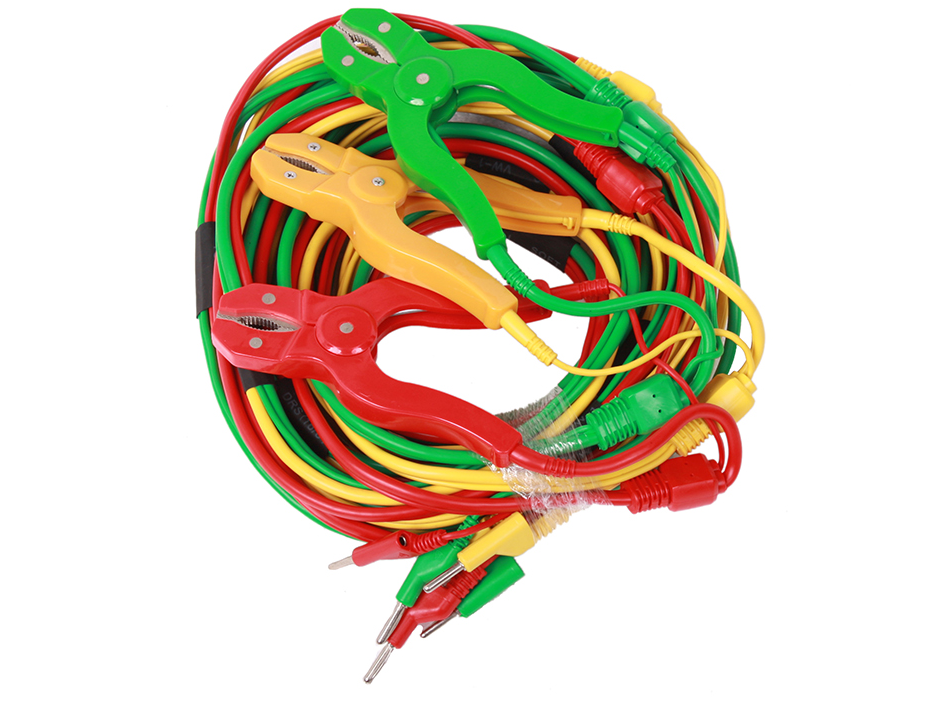

儀器由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

10KV油式變壓器容量試驗儀

電力變壓器取決于計算負荷，而計算負荷又與系統中的負荷大小和負荷特性以及系統中的功率補償裝置有關。了解了這兩點，可以根據實際情況靈活變壓器的容量，電力變壓器在運行中，其負荷總是變化的，在必要時允許過負荷運行，但是，對室內變壓器，過負荷不得超過20%；對室外變壓器，過負荷不得超過30%。
