變壓器容量實際試驗儀10KV

時間：2021-03-05

變壓器容量實際試驗儀

1．變壓器容量及特性測試儀能測量變壓器的容量和短路損耗及空載損耗，其測試結果完全符合GB1094．1-2003《電力變壓器》和GB/T6451《三相油浸式電力變壓器技術數和要求》有關變壓器試驗標準的規定。
2．變壓器容量及特性測試儀本身可產生三相精密測試交流電源，輸出三相標準正弦波信號，小于0.2%，內置能充電電池，在進行變壓器容量和短路損耗的試驗時不需要外接任何電源以及調壓器或升流器等輔助設備，一次充滿可連續測試500臺以上變壓器。
變壓器容量測試儀的原理：
在發電機中，變壓器容量實際試驗儀不管是線圈運動通過磁場或磁場運動通過固定線圈，中試控股均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。

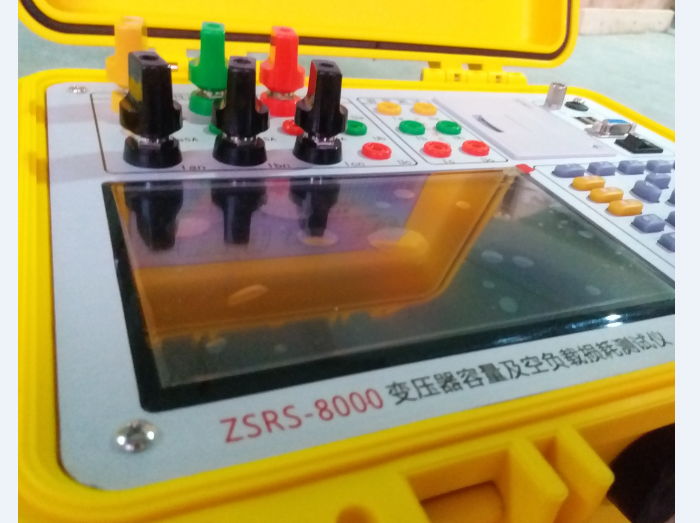

ZSRS-8000變壓器容量空負載損耗測試儀容量測量范圍：20kVA~100000kVA。
電池剩余電量百分數指示功能。
大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好。
可隨時將測試的數據通過微型打印機將結果打印出來。
中試控股測試結果存儲功能，可存儲200組容量測試數據。
技術指標
1、輸入特性
有源部分：
電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限。
電流測量范圍：0~5A~100A內部雙量程。
2、準確度
電壓：±0.2%
電流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作溫度：－10℃~ +40℃
4、 變壓器容量實際試驗儀充電電源：交流160V~260V
5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
6、主機體積：32cm×24cm×13cm
7、重量：3kg
結構外觀
儀器由中試控股主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。

對變壓器容量的選擇應考慮哪些因素？

變壓器容量的選，應通過負荷計算，中試控股求出變壓器低壓側的總計，算負荷，并計及無功補償容量、最大負荷同時系數（需要系數計算時用）、線路及變壓器損耗等，即計算出變壓器一次側的計．算負荷，選擇偏大一級至若干級額定容量的變壓器。具體應考慮下列幾條基本原則：
(1)近期發展需要。用電負荷無特殊要求的，可設1臺變壓器的變電站，按計算容量加大15%-25%來確定變壓器容量。
(2)如果變電站中只有單臺變壓器，則低壓側為0.4kv的容量不宜大于1000kVA，如用電設備容量較大時負荷很集中，并且運行合理，也可選用較大容量的變壓器。
(3)確定變壓器容量時，應充分考慮到變壓器的經濟運行，對晝夜或季節性負荷波動較大的用電單位（如照明專用變壓器、影劇院等），經過技術經濟比較后，可采用大小容量不等分別運行的變壓器。外接電源變壓器損耗測量部分
1．變壓器容量實際試驗儀基本概念
空載試驗：從變壓器的某一繞組（一般從二次低壓側）施加正弦波額定頻率的額定電壓，其余繞組開路，測量空載電流和空載損耗。如果試驗條件有限，電源電壓達不到額定電壓，可在非額定電壓條件下試驗，這種試驗方法誤差較大，一般只用于檢查變壓器有無故障，只有試驗電壓達到額定電壓的80%以上才可用來測試空載損耗。
短路試驗：將變壓器低壓大電流側人工短接，從電壓高的一側線圈的額定分接頭處通入額定頻率的試驗電壓，中試控股使繞組中電流達到額定值，然后測量輸入功率和施加的電壓（即短路損耗和短路電壓）以及電流值。
