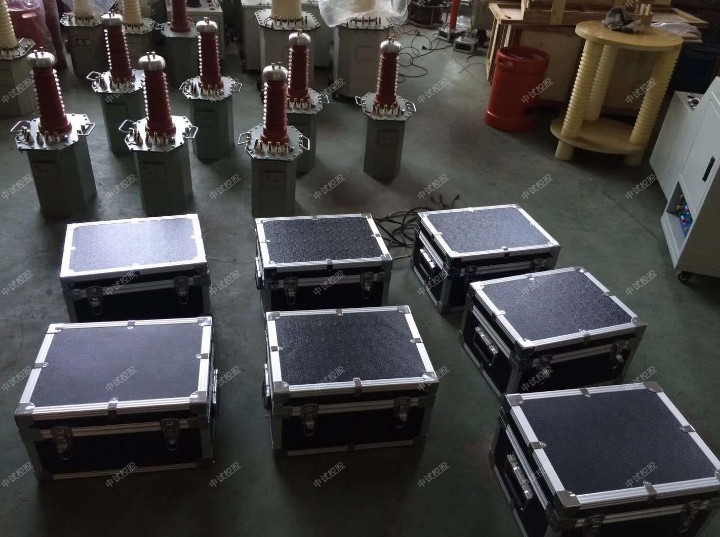

YD（JZ）20kVA/150kV油浸式試驗變壓器

高壓試驗變壓器分類
1)從結構上分，有鐵殼式與絕緣外殼式試驗變壓器。
2)從電源頻率上分，有工頻、倍頻、中頻及高頻幾種頻率級試驗變壓器。
3)按電壓等級可分為低壓、高壓及超高壓試驗變壓器。
4)按使用形式可分為輕型移動式及固定式；又有單臺使用及兩臺或多臺串級使用試驗變壓器等。
試驗變壓器（高壓試驗變壓器價格）一般為單相、戶內裝置，中試控股均為油浸自冷式結構。因為它的工作電壓高，所以其繞組絕緣層較厚，而且高壓繞組一端接地。
試驗變壓器（高壓試驗變壓器價格）的具體結構型式，一般有單套管式、雙套管式及絕緣筒式三種。

技術參數：
高壓試驗變壓器參數：
容量：25KVA
輸入電壓：AC400V  50Hz
輸入電流：62.5A
輸出電壓：AC150KV
輸出電流：AC166.6mA
控制臺主要參數：
容量:25KVA
輸入電壓:AC380V 50Hz
輸入電流:65.7A
輸出電壓:0～430V
輸出電流:0～62.5A

電力高壓試驗變壓器的工作原理
      電力高壓試驗變壓器特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
工作原理
      1、交流、交直流試驗變壓器： 將工頻電源輸入操作箱（或操作臺），中試控股經自耦調壓器調節電壓輸入*試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，電力高壓試驗變壓器其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、帶抽頭試驗變壓器： 為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖

3、串級試驗變壓器： 為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓：P1=2P2=3P3，U（總）=1U+2U+3U。

YD（JZ）20kVA/150kV油浸式試驗變壓器是電力設備檢測及預防性試驗所必備的試驗設備。隨著我國電力工業的發展，對試驗變壓器的電壓等級要求也越來越高，而傳統的油浸式試驗變壓器，無論在體積上和重量上還是在性能上都越來越不能滿足現場工作的要求。

隨著我國基礎科學研究的進步，新材料，新工藝的應用，把新的介質六氟化硫氣體推向了電力設備的應用領域。由于六氟化硫氣體優良的絕緣性能和滅弧性能，及不燃性，使得它作為新的絕緣介質得到廣泛的應用。

YD（JZ）20kVA/150kV油浸式試驗變壓器與傳統的油浸式輕型試驗變壓器相比，重量上減輕了20%－60%（視電壓及容量等級而定），而且無油污染，單臺試驗變壓器的電壓等級可達300KV。由于采用了新的工藝，產品的技術能有較大的提高，特別適用于現場工作及頻繁移動的工作條件下使用.

YD（JZ）20kVA/150kV油浸式試驗變壓器 -結構

1. 產品其設計構思，材質及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了<<JB3570－98>>標準要求。
2. Y產品采用中試控股冷軋DQ－151取向硅鋼片疊成多級圓柱框形鐵芯，在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸，內充入SF6氣體。
3. 產品與普通產品的不同在于巧妙地將高壓整流硅堆裝在高壓套之內通過短路桿的插入和抽出可變換是工頻高壓交流輸出還是高壓直流輸出。
4. YD（JZ）20kVA/150kV油浸式試驗變壓器與普通產品的不同在于tao管內結構。
