高壓設備預防試驗設備

2.2局放測試儀的測量原理

在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖訊號，經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后，在示波屏的橢圓掃描基線上顯示出放電脈沖，同時也送到脈沖峰值表（對數表）顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間，并在這段時間內將顯示屏的顯示加亮，寬度與位置可以改變，進一步加強了抗干擾能力。

中試控股ZS系列10KV-500KV電力測試設備儀器
一、ZS高壓發生設備
1、直流高壓發生器
直流高壓發生器
2、工頻耐壓試驗裝置

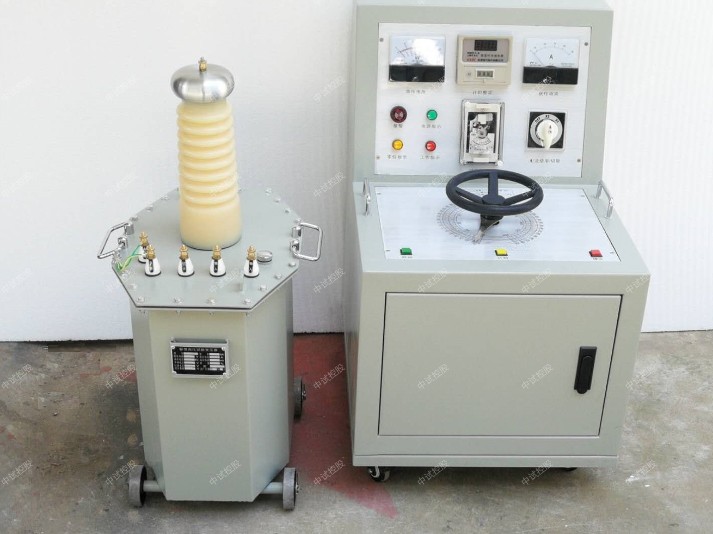

工頻耐壓試驗裝置
3、變頻串聯諧振試驗成套裝置
4、感應耐壓試驗裝置
二、ZS系列電氣測量儀器
1、高壓介質損耗測試裝置
2、回路電阻測試儀
3、互感器伏安特性測試儀
4、接地電阻測試儀
5、電容電感測試儀
6、接地導通測試儀
7、變壓器直流電阻測試儀
8、變壓器變比測試儀
9、變壓器繞組變形測試儀
10、有載分接開關測試儀
11、斷路器特性測試儀
12、氧化鋅避雷器阻性電流測試儀
13、三相繼電保護測試儀
14、雷擊計數器校驗儀
15、絕緣電阻測試儀
三、ZS系列油、氣試驗儀器
1、SF6檢漏儀
2、SF6氣體微水測試儀
三、ZS系列常用儀器儀表
1、兆歐表
2、兆歐表
3、數字式雙鉗相位伏安表

變電站電氣部分要做哪些試驗項目

一、ZS系列主變試驗
1、電力變壓器試驗
A、繞組直流電阻測量
B、變比測試誤差測量
C、介質損失角測量
D、一分鐘直流泄漏測量
E、短路阻抗測量
F、低電壓空載
2、電力變壓器有載分接開關試驗
A、電力變壓器有載分接開關切換試驗
3、變壓器電容式套管試驗
A、絕緣電阻
B、介質損試驗
4、電力變壓器交流耐壓試驗
A、外施耐壓試驗
B、耐壓后絕緣電阻測量
二、ZS系列中試控股站用變試驗
1、絕緣電阻及吸收比、極化指數測量
2、變壓比誤差及聯結組別測量
3、繞組直流電阻測量
4、低電壓空載及短路試驗
5、繞組及套管的工頻耐壓試驗
三、ZS系列SF6斷路器試驗
1、絕緣電阻及耐壓試驗
2、導電回路接觸電阻測試
3、操作線圈及其動作電壓測試
4、機械特性時間測試
5、微水測試及密封性試驗
四、ZS系列35KV斷路器試驗
1、絕緣電阻
2、導電回路電阻、耐壓
3、分合閘時間、同期測量
4、動作電壓
五、ZS系列110KV主變電流互感器試驗
1、絕緣電阻
2、變比測試
3、二次線圈直流電阻
4、極性檢查
5、勵磁特性試驗
6、耐壓
六、ZS系列110KV干式電流互感器試驗
1、絕緣電阻測量及工頻耐壓試驗
2、極性檢查
3、電流比檢查及二次直阻測量
4、勵磁特性
5、一次直流電阻測量
七、ZS系列35KV電流互感器試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
6、局部放電測試
八、ZS系列零序流變試驗
1、絕緣電阻
2、電流比檢查及二次直阻測量
3、極性及一次直流電阻測量
4、勵磁特性試驗
5、耐壓
九、ZS系列中試控股電磁式電壓互感器試驗
1、絕緣電阻、介損及交流耐壓試驗
2、直流電阻測量
3、極性檢查
4、變比檢查
5、勵磁特性及空載損耗試驗
十、ZS系列35KV母線壓變試驗
1、絕緣電阻
2、一次、二次繞組直流電阻、局放
3、變比誤差
4、勵磁特性及空載損耗
5、工頻交流耐壓
十一、ZS系列氧化鋅避雷器試驗
1、GIS
A、絕緣電阻測量
B、交、直流泄漏電流及參考電壓測量
C、放電計數器及漏電電流表檢查
2、其余的
A、絕緣電阻測量
B、直流參考電壓、泄漏電流及交流參考電壓測試
C、持續運行電壓下全電流計阻性電流測試
D、避雷器監測器測試
十二、ZS系列高壓隔離開關試驗
1、絕緣電阻
2、導電回路電阻
十三、接地電阻測試及導通試驗
十四、GIS回路電阻測試試驗
十五、GIS微水測試試驗
十六、GIS密度繼電器校驗
十七、電容器試驗
1、銘牌及安裝位置
2、試驗日期及電氣情況
3、電容量及絕緣電阻測量
十八、干式電抗器試驗
1、銘牌及主要技術參數
2、試驗日期及天氣情況
3、支柱絕緣子絕緣電阻測量及工頻耐壓試驗
4、繞組電流電阻及電感測量
十九、電力電纜實驗報告
1、絕緣電阻測量及耐壓試驗
2、兩端相位一致、與電網相位一致
二十、ZS系列溫度表校驗
二十一、中試控股交流耐壓試驗
1、110KV GIS交流耐壓試驗
A、絕緣電阻
B、交流電壓
2、母線設備試驗
A、絕緣電阻測量及工頻耐壓試驗
3、35KV開關室母排交流耐壓試驗
A、絕緣電阻
B、交流耐壓
C、兩端相位一致、與電網相位一致
二十二、ZS系列變壓器油化報告
1、1#主變有載調壓
2、2#主變有載調壓

局部放電測試儀是研制開發生產的一種新型儀器。該儀器具有靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便等優點。中試控股儀器采用先進的抗干擾組件和獨特的門顯示電路，抗干擾能力強，并具有四種高頻橢圓掃描，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。可供制造廠、科研部門、電力部門現場使用。

3、主要技術指標和參數要求

3.1 一般要求

(1)使用條件

局部放電測量儀的額定使用條件如表1所示。在條件下，局部放電測量儀應能正常工作。

(2)外觀質量

局部放電測量儀機箱外殼應無明顯缺陷，電鍍、氧化層、漆層等涂層良好，不應有起層、剝落現象。同時外殼應無銳口、尖角等。面板上各種量與單位的文字符號應符合GB 3100及GB 3101的要求，印刷或刻字應清晰，且不易被擦掉。應具有與機殼可靠連接的單獨的接地端子。

(3)示波屏顯示特性

調節聚焦旋鈕應能使示波屏上時基掃描線及脈沖信號清晰可辨。調節亮度旋鈕應能使示波屏上時基掃描線及脈沖信號有足夠的亮度（在正常使用情況下易于觀察）。本條規定僅針對模擬式局部放電測量儀。

(4)系統軟件

系統軟件應能正常啟動，所有功能模塊應能正確無誤的運行，并符合產品說明書中的規定。本條規定僅針對數字式局部放電測量儀。

(5)機械強度

局部放電測量儀應具有足夠的機械強度，應能承受跌落試驗和沖擊錘試驗而無損傷。

3.2技術要求

(1)頻帶與截止頻率

中試控股詳細講解局部放電測量儀的頻帶與截止頻率和產品說明書中的規定值之間的誤差不應超過士10%。

(2)視在電荷量q的測量基本誤差

線性度誤差δ1應不大于±10%；

對正負脈沖響應的不對稱度誤差δs應不大于±10%；

量程換檔誤差δr應不大于±10%：

低重復率脈沖響應誤差δd不大于±10%。

(3)脈沖分辨時間

局部放電測量儀的脈沖分辨時間不應超過100μs。在相關技術文件中應提供此數據。

(4)脈沖重復率n

局部放電測量儀的脈沖重復率測量誤差δn應不大于±10%。本中試控股條規定僅針對有此測量功能的局部放電測量儀。

(5)測量靈敏度qs

中試控股詳細講解局部放電測量儀的有關技術文件中應提供儀器自噪聲水平及對特定試品電容量所能達到的測量靈敏度值。

(6)測量阻抗

技術文件中應標明其Zui大允許工作電流。測量阻抗在通以該電流時連續工作1h應無任何損壞：應有過電壓保護裝置，能承受雷電標準沖擊電壓100V而不損壞。

(7)穩定性

局部放電測量儀連續工作8h后，注入恒定幅值的校準脈沖信號時，其脈沖響應值的變化應不超過±3%。

(8)校準脈沖發生器

校準脈沖電壓波形的上升時間tr應不大于0.1μs，下降時間tf應不小于100μs;

校準電荷量允許誤差δq為±10%：

校準脈沖發生器的內阻應不大于100Ω（對應100pF的校準電容）。

(9)安全要求

中試控股局部放電測量儀應滿足GB 4793.1-1995規定中I類儀器的要求；局部放電測量儀的電源變壓器一次側與儀器主接地極間的絕緣電阻應不小于2MΩ，并能耐受1.5kV工頻電壓1min，不應飛弧。
