六氟化硫報警系統

時間：2021-07-20

六氟化硫報警系統

SF6是由兩位法國化學家Moissan和Lebeau在1900年合成。從60年代起，SF6氣體以其優異的絕緣和滅弧性能，在電力系統中得到廣泛應用。在今天，SF6氣體幾乎成為高壓、超高壓斷路器和GIS中唯一的絕緣和滅弧介質。報警系統主要功能
實時顯示SF6氣體濃度

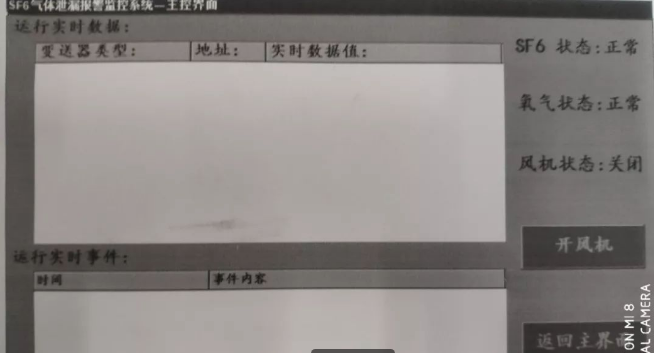

系統循環采集被檢測區域的空氣，在操作控制屏及后臺監控計算機上顯示該采樣空氣的SF6含量濃度；告警濃度可按要求在現場設定。

實時顯示氧氣濃度
檢測主機內含有氧氣檢測傳感器，中試控股在檢測各區域采樣氣體中SF6氣體的含量同時，檢測氧氣含量，在操作控制屏及后臺監控計算機上顯示該采樣空氣中的氧氣濃度；告警濃度可按要求在現場設定。
告警輸出
當SF6氣體或氧氣含量達到告警濃度時，操作控制屏將按設定的方式，產生聲光、語音報警，并通過軟件規約或干接點通知遠端監控中心，同時按設定的方式啟動風機。
紅外感應與語音報警和提示
如果有工作人員接近開關時室，操作控制屏內的紅外感應被觸發，操作控制屏將啟動語音提示，通知提示工作人員當前室內是否有SF6或氧氣報警，并提示應啟動風機通風后進入。
風機控制
風機有定時啟動、告警啟動與強制啟動三種方式；
六氟化硫報警系統內有4個定時啟動的時間，可根據用戶的要求設定0～4次定時啟動、每次啟動的具體時間與時長；
當SF6或氧氣濃度達到告警濃度時，可根據用戶要求，設定系統是否啟動風機進行通風；
操作控制屏有風機開與風機關2個按紐，可以用來強制風機啟動或關閉；

六氟化硫報警系統溫濕度顯示
溫度顯示范圍：-40～60℃
濕度顯示范圍：0～100%RH
聲光報警控制
可根據要求，聲光報警在啟動后一定時間內自動關閉，以免影響周圍居民；
檢測區域
最多可達24個區域，可檢測多個開關室，以減少用戶touzi；　　電壓：220V-240V50 Hz
　　耗能：約40VA
　　響應時間：用2m 長的連接軟管時約為1分鐘
　　觸點輸出：2個2.5A無壓轉換觸點250V AC
　　工作溫度：-5℃至 40℃ (工作狀態) ( 32℉ to 104℉)
　　-25℃至 60℃（儲存狀態）(-13℉ to 140℉)
　　保護等級：根據DIN 400500的IP 40
　　報警設定：SF6空氣的體積百分比為2.0%
　　精度：±0.5 Vol. %SF6成份

六氟化硫報警系統安全隱患
六氟化硫還是一種簡單窒息劑。暴露在氧氣含量<19.5%的大氣中會導致頭暈、昏迷、口水增多、反應遲鈍、反胃、嘔吐、失去意識和死亡。暴露在氧氣含量<12% 的大氣中會無任何先兆的失去知覺，并失去自我救護的能力。SF6經過高溫拉弧放電的分解物氟化亞硫酰（SOF2）、氟化硫酰（SO2F2）、四氟化硫（SF4）、二氟化硫（SF2）等等也對人體有極大的損害。因此在裝有SF6設備的開關室，平時因為通風不良可能會缺少新鮮空氣，缺氧或因設備SF6氣體泄漏而污染室內環境，使進入房間的操作人員，巡視、檢修人員的健康甚至生命受到嚴重威脅，給電力安全運行帶來挑戰，因此，我國《電業安全工作規程》特別規定，在相關場所必須安裝氧氣和SF6檢測報警裝置，并安裝必要的通風換氣裝置。
