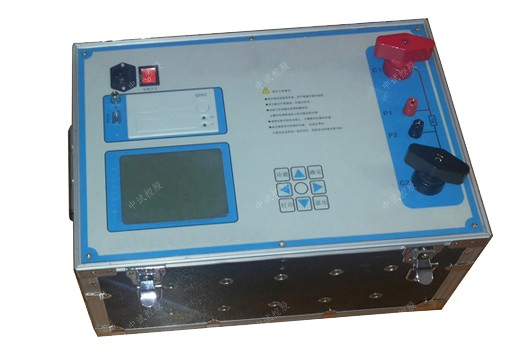

ZUC級差配合測試儀

直流饋電網絡多采用樹狀結構，一般經過三級配電,每級配電大多采用直流開關作為保護電器。ZSMDJ-800直流系統級差配合特性測試儀通過對直流保護電器進行安秒特性測試和級差配合測試，中試控股檢查直流開關在事故狀態下跳閘選擇性及跳閘時間是否滿足標準。在這里我們就用1000A直流斷路器安秒特性測試儀來講解其測量方法。

特點
1. 儀器既可以單獨使用，也可以與PC機聯機使用。
2. 儀器提供直流大電流源使用簡便，無需提供蓄電池等直流電源。
3. 320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程。
4. 采用電力電子控制技術產生直流大電流輸出，輸出電流響應速度快、精度高、連續可調。
5. 多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
6. 具有掉電存儲功能，可以存1000組試驗數據。
7. 自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8. 具有安秒動作試驗方式、通流不動作試驗、tuokou測試試驗、差級配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9. ZSMDJ-800直流系統級差配合特性測試儀儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11. 儀器帶有過熱、過流、過壓保護保護功能。
12. 儀器抗干擾能力強，電磁兼容性能強。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

級差配合試驗
ZSMDJ-800直流系統級差配合特性測試儀首先把三個斷路器按額定電流大小串聯起來，假設一級額定電流為100A最小、二級為200A、三級額定電流300A最大。然后對應接到儀器的正負極上，中試控股儀器設置好輸出電流為210A，這時按級差配合要求第一級斷路器最先跳閘，然后第二級斷路器后跳，說明級差配合試驗合格。不過實際中因使用斷路器的型號廠家不同，性能誤差較大，引起越級跳閘的情況也會時有發生。

安秒特性試驗
根據國家標準儀器需輸出的是斷路器額定電流幾倍的電流，測出斷路器脫扣時間平均値，然后參照國標或出廠值對比是否合格。系統在電流輸出時開始計時，過程中自動捕捉直流斷路器的跳閘狀態為結束時間，結束時間與開始時間差為通流試驗時間。
