級差配合檢測系統級差配合試驗要求及注意事項
１ 蓄電池組充滿電；
２斷開交流電源，短接降壓硅鏈、拔出降壓模塊、退出降壓保護器；
３拔掉分流器的采樣線；
４斷開監控器工作電源保險、各采樣保險；
５ 斷開絕緣監測裝置保險、斷開傳感器公共端；
６ 斷開霍爾傳感器工作電源；
７在選擇的短路點處，ZSMDJ-800直流系統級差配合測試儀接好便攜式斷路器現場級差配合試驗儀。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

特點
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷曲線
負載調節采用大功率純電阻負載，線度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全高
裝置具有自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告

按級差配合要求第一級斷路器最先跳閘，中試控股然后第二級斷路器后跳，說明級差配合試驗合格，最好的效果是級差配合度達到100%，測量過程中，注意定值的設置，若果您定值的倍率過低，反而會造成tuokoui不徹底，節點發熱，拉弧、粘連等，所以盡量選擇大倍率的電流倍數，這是符合測量要求規范的。

直流系統斷路器使用要求
通常為了預防直流電源系統故障措施，要求一個電站使用的直流斷路器或開關必須。但由于種種原因導致使用多種不同型號廠家生產的斷路器，由于上下級直流開關保護動作不匹配，在直流系統運行過程中,當下級用電設備出現短路故障時,經常引起上一級直流斷路器越級跳閘,引起其它饋電線路斷電事故。

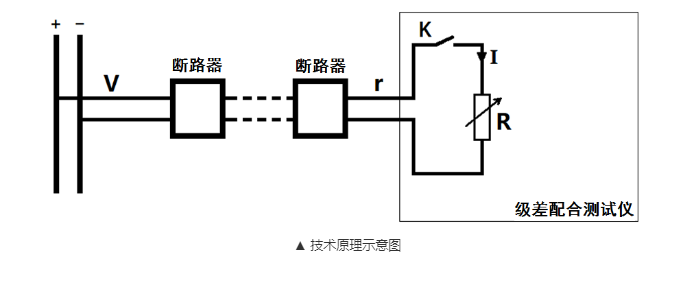

直流饋電多采用樹狀結構，一般經過san級配電,每級配電大多采用直流開關作為保護電器。ZSMDJ-800直流系統級差配合測試儀通過對直流保護電器進行安秒測試和級差配合測試，檢查直流開關在事故狀態下跳閘選擇及跳閘時間是否滿足標準。在這里我們就用1000A直流斷路器安秒測試儀來講解其測量方法。
