便攜式直流斷路器現場級差配合試驗儀

       電力系統中的接地網在確保人員和設備安全方面起著至關重要的作用。當接地網的接地電阻大于合格標準值時，人身安全和設備操作將受到危險。因此，有必要分析測量接地電阻太大的原因，并采取有效的技術措施將接地電阻值減小到合格標準值之內。
       由于接地網埋在土壤中，因此接地電阻與土壤成分，溫度和濕度直接相關。也就是說，土壤電阻率會影響接地電阻的值。土壤電阻率是接地網設計的重要數據。我們可以使用接地電阻測試儀來測量土壤的電阻率。如果土壤電阻率太大，我們可以改善土壤，并使用土壤阻力減少劑或水保持土壤與地面之間的接觸。
       接地網的接地電阻值的測量方法也是影響電阻值較大的主要原因。測量時，應清楚地知道接地網對角線的長度，因為接地電阻測試儀的被測電流線長度是接地網對角線長度的3?5倍，而測量電壓線是接地網對角線長度的0.618倍。
       清理樁上的銹，大于0.5 m，并檢查測試線與樁之間的連接。電流測試線和電壓測試線根據指定的長度與儀器并聯。另一端連接到兩個接地樁。接線完成后，儀器可以通過按測試按鈕直接測量接地電阻值。四極原理測量時，該儀器會自動消除接線誤差。

       良好的接地不僅為了安全，而且還可以防止損壞電氣設備，將提高設備的可靠性，并減少雷擊或故障電流造成損壞的可能性。

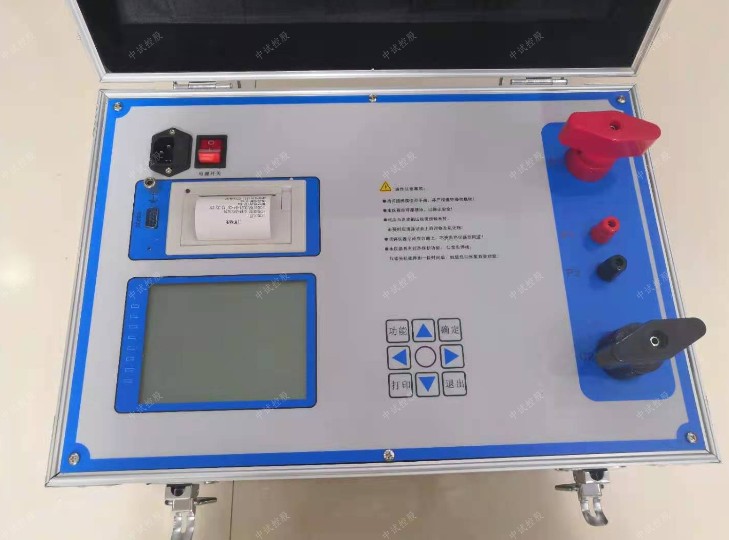

ZUC-500 級差配合測試儀特點
高精度、高性能、高速數據采集卡，多通道并行采集存儲
可預設短路電流、進行短路測試校驗級差配合的選擇
可通過帶載小電流預估支路的短路電流
可查表計算級差配合概率預估值
可顯示短路動作電流、弧前時間、滅弧時間及開關分斷曲線
負載調節采用大功率純電阻負載，線度好、精度高
輸出控制采用多級高電壓大電流直流接觸器，滅弧能力強，安全高
裝置具有自動“短通”軟件延時和人工急停兩種保護模式，安全可靠
具有線路電阻預估和可控電流測控兩種工作模式
PC機操作軟件，可視化圖形界面，數據庫管理系統，隨時查閱記錄和報告

技術參數
工作電源AC 220V±15%，50Hz
電壓等級DC 220V
電壓精度0.5%
電流精度0.5%
預估精度5%
電流測量范圍0~2000A
采樣分辨率16位
錄波分辨率12位
裝置外形尺寸520×470×178mm3
重量20kg
