絕緣狀況交接耐壓試驗儀

串聯諧振的相關知識
        一、定義
        在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC＝XL，電路中的電壓U與電流I的相位相同，電路呈現純電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時，電路的阻抗Z=√R2+XC-XL2=R,電路中總阻抗最小，電流將達到最大值。
        二、危害性
        發生諧振時，由于感抗和容抗相等，所以電感和電容兩端的電壓有效值相等，即：UL=UC。又由于其相位相反，因此這兩個電壓是相互抵消的。在電容或電感的電壓有效值為：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R稱為諧振電路的品質因數，它代表電壓比。即UC/U或UL/U。

        絕緣狀況交接耐壓試驗儀品質因數是衡量諧振電路特性的一個重要參數。如電路中電抗越大，電阻越小，則品質因數越高。因此電容或電感上的電壓值將比外加電壓大的多。一般電感、電容諧振電路的品質因數可達幾十甚至幾百。所以串聯諧振又叫電壓諧振。在電力系統中，串聯諧振將會產生高出電網額定電壓數倍的過電壓，對電力設備的安全造成很大危害。
        在R-L-C串聯電路中，出現線路端電壓和電流同相位的現象叫串聯諧振。

ZSBP-88kVA/22kV 變頻串聯諧振試驗裝置
一、 被試品對象及試驗要求：
10kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.751uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

10kV/5000kW電機的交流耐壓試驗，電容量≤0.03uF，試驗頻率45-65Hz，試驗電壓16kV，試驗時間1min。

二、 工作環境：

1. 環境溫度：－150C –45 0C;

2. 相對濕度：≤90%RH;

3. 海拔高度: ≤3000米；

三、 裝置主要技術參數及功能：

1. 額定容量：88kVA；

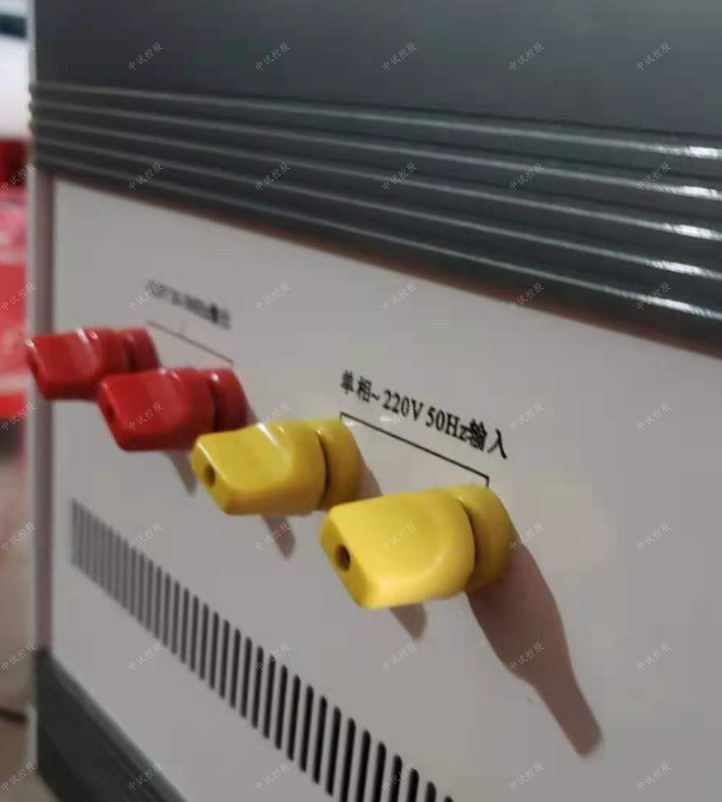

2. 輸入電源：單相220或三相380V電壓，頻率為50Hz；

3. 額定電壓：22kＶ ；

4. 額定電流：4A；

5. 絕緣狀況交接耐壓試驗儀工作頻率：30-300Hz；

6. 裝置輸出波形：正弦波

7. 波形畸變率：輸出電壓波形畸變率≤1%；

8. 工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；

9. 溫 升：額定負載下連續運行5min后溫升≤65K；

10. 品質因素：裝置自身Q≥30(f=45Hz)；

11. 保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

12. 測量精度：系統有效值1.5級；

絕緣狀況交接耐壓試驗儀變頻串聯諧振的升壓方法

變頻串聯諧振升壓方法有工頻諧振升壓法和變頻諧振升壓法，工頻諧振升壓法主要用于發電機、變壓器和電容式電壓互感器的試驗，變頻諧振升壓法主要用于交聯電纜的試驗。能滿足電纜因長度不同，電容量在較大范圍內變化的要求。
工頻諧振升壓系統是在工頻條件下（現場試驗為50Hz）使得電感和被試品電容諧振，產生工頻高壓。
工頻諧振升壓系統一般采用調節電感感抗的方式在激勵源的作用下使得電抗器和被試品電容諧振，通常稱為調感式；也可以采用在被試品兩端并聯電容器的方式改變被試系統的電容量使得在激勵源的作用下與電抗器諧振，通常稱為調容式；還可以同時改變電抗器的感抗和被試系統的電容量使得系統達到諧振狀態，通常稱為調感調容式。
