串聯諧振容量設計

設計六節電抗器，則單節電抗器為50kVA/50kV/1A/85H，裝置總容量為300kVA。

技術驗證

設1：

35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。

使用電抗器兩節串聯（系數1.05）三組并聯，則L=85×2×1.05/3=59.5H 則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√59.5×0.1945×10-6)=46.78Hz
試驗電流：I=2πfCU試 =2π×46.78×0.1945×10-6×52×103=2.97A

設2：

110kV/300mm2電纜0.2km的交流耐壓試驗，電容量≤0.0294uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。

使用電抗器三節串聯（系數1.1）兩組并聯，則L=85×3×1.1/2=140.25H，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√140.25×0.0294×10-6)=78.38Hz
試驗電流：I=2πfCU試 =2π×78.38×0.0294×10-6×128×103=1.85A

設3：

10kV/300mm2電纜3km的交流耐壓試驗，電容量≤1.126uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。

使用電抗器六節并聯，則L=85/6=14H ，則：

試驗頻率：f=1/2π√LC=1/(2×3.14×√14×1.126×10-6)=40Hz
試驗電流：I=2πfCU試 =2π×40×1.126×10-6×22×103=6A

裝置容量定為300kVA/300kV，分六節電抗器，電抗器單節為50kVA/50kV/1A/85H，使用電抗器串并聯能滿足上述被試品的試驗要求。

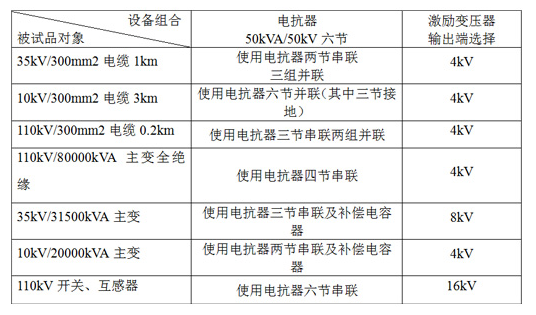

串聯諧振配置關系表：

系統配置及其參數

系統配置包括勵磁變壓器，電抗器、變頻電源和電容分壓器的具體參數，該參數為交貨時的保證參數。

1. 勵磁變壓器

額定容量：15kVA；
數量：1臺；
輸入電壓：0~400V，單相；
輸出抽頭電壓：4kv/8kv/16kV；
結構：干式；
重量：約95kg；

2. 變頻電源

額定輸出容量：15kW
工作電源： 220/380±10%V（單/三相），工頻
輸出電壓：0~400V，單相
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率： 0.01kV
電壓測量精度：1.5%
頻率調節范圍：30~300Hz（310Hz）
頻率調節分辨率：≤0.1Hz
頻率穩定度：0.1%
運行時間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪聲水平：≤50dB
