中試控股技術研究院魯工為您講解：10kV電力電纜耐壓測試儀

參考型號：ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置

執行標準：DL/T 849.6-2016，DL/T 474.4-2018

作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗，電源：采用220V及380V兩種，操作模式：全自動、半自動、手動

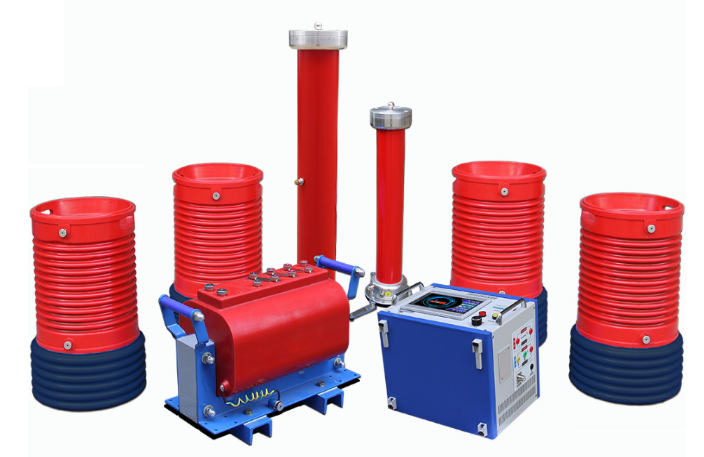

組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。

關于可以打電纜交流耐壓選型：電纜電壓等級（kV）、電纜截面（mm2）、電纜長度（米）

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.力薦供應商

電纜交流耐壓試驗裝置可以做什么?

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對10KV及以內的電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置適用范圍

1．10kV/400mm²電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備所有交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置系統主要性能及參數

1、電源電壓：380V/220V±10%、50Hz

  2、額定容量：88KVA

  3、輸出電壓：44KV/22KV

  4、輸出電流：2A/4A

  5、輸出電壓波形:正弦波

6、輸出電壓波形畸變率: ≤0.5%

7、允許連續工作時間：額定輸出電流下持續運行

  8、輸出頻率范圍:30～300Hz

    9、品質因數:≥30

10、系統噪聲:≤60db

11、系統測量精度:1.0級

12、頻率分辨率:0.01Hz

13、頻率不穩定度:≤0.05%

14、環境溫度：-25℃～ +55℃

相對濕度:≤90%

海拔高度:≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

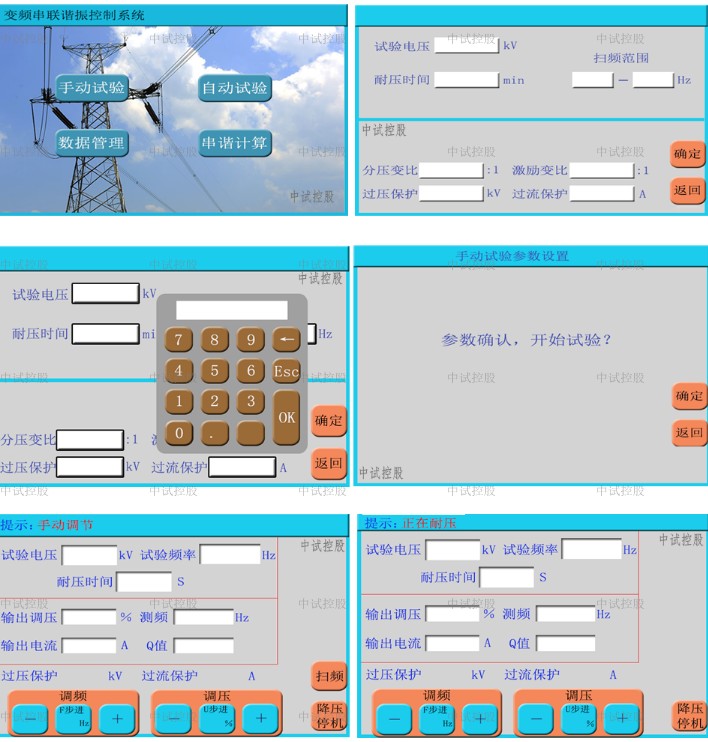

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz

d) 輸出電壓:      0～250V可調

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量：16Kg

2、 勵磁變壓器8KVA 1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止擊穿反擊。

  h) 重量：55Kg ;

3、高壓電抗器 44/22 2臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e)品質因素：Q≥30

f) 結構：干式；

  g)重量：48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器(自帶補償功能)60/0.003  1臺

a) 額定電壓：60KV

b) 工作頻率：30～300Hz

c) 分 壓 比：1000：1

d) 分壓比誤差：≤1%,

e) 測量精度：交流有效值1.0級

f) 介質損耗：tgδ≤0.5% ;

g) 重量：10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300H_Z內分壓比不變。

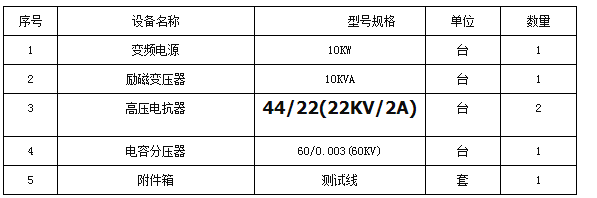

四、供貨清單一覽表

五、出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

本產品采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

我公司調頻諧振裝置主要功能及其技術特點：

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。

2、整個裝置單件重量很輕，便于現場使用。

3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。

4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。

7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。

8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。

9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。

10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置它是一套組合設備，為了耐壓試驗能順利準確地進行，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，技術部為您量身制定選型方案。
