中試控股技術研究院魯工為您講解：實用的電機性能測試臺

中試控股是電機性能試驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

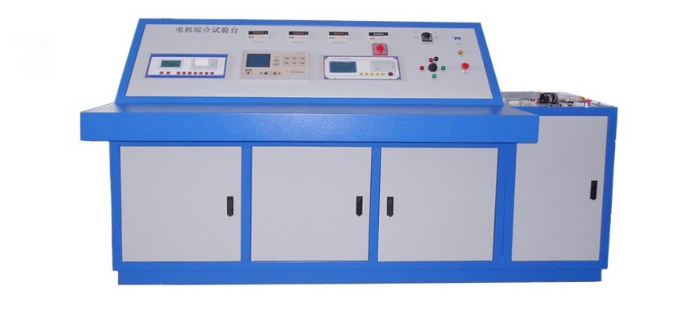

ZSDJ-III智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-III智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

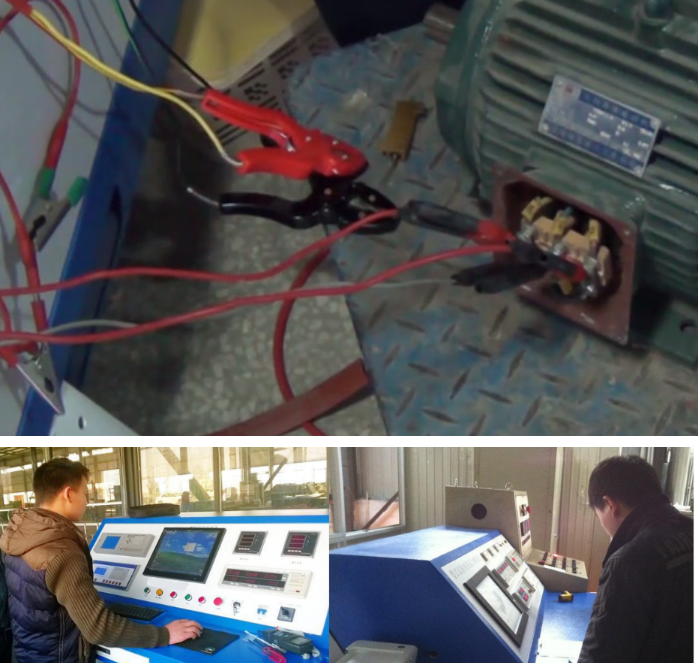

電機綜合測試臺是成套裝置，系統采用工控計算機控制，集成了直流電阻，耐壓、匝間、空載，溫度，轉速，振動等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，主要用于交流電機的常規試驗或大修、出廠試驗。
1、中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道
2、電機交流耐壓裝置為便攜式可任意移動
3、容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等
電氣強度：量程0-10mA
測試條件：施加電壓0-3KVAC可調,精度1%
絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%
冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%
低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%
堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%
空載功率：量程0-100KW,測試條件額定電壓,精度1%
空載電流：量程ACO-200A,測試條件額定電壓,精度1%
泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%
匝間絕緣：測試條件0.5-3.5AV,精度1%

測試單元的技術參數要求及說明

1、操作臺要求

微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、工業液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等。

2、測量方式：采用微機測量

測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務。

3、控制方式：采用PLC  直接控制

采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自

由編輯、修改，控制系統性能穩定、系統可擴展性好。

4、操作方式：手動操作和自動操作方式并存

為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存的方式，不便采用自動控制或微機出現故障時可以采用手動操作進行試驗。

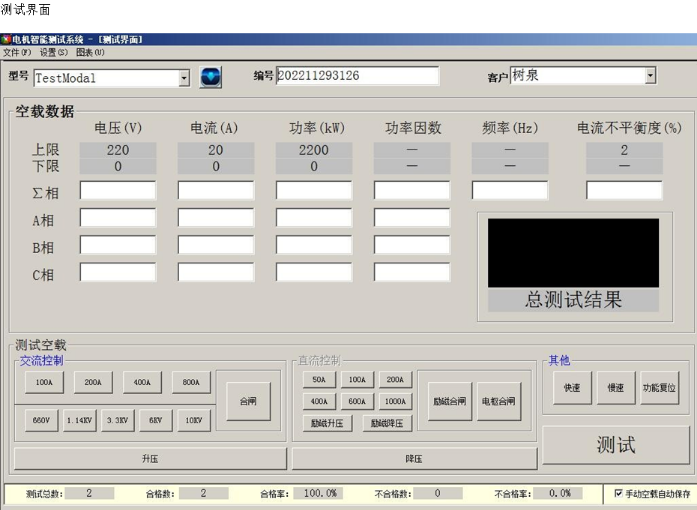

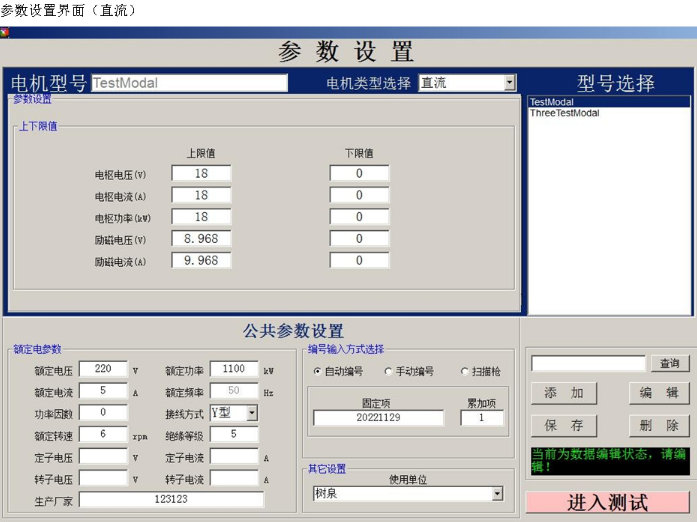

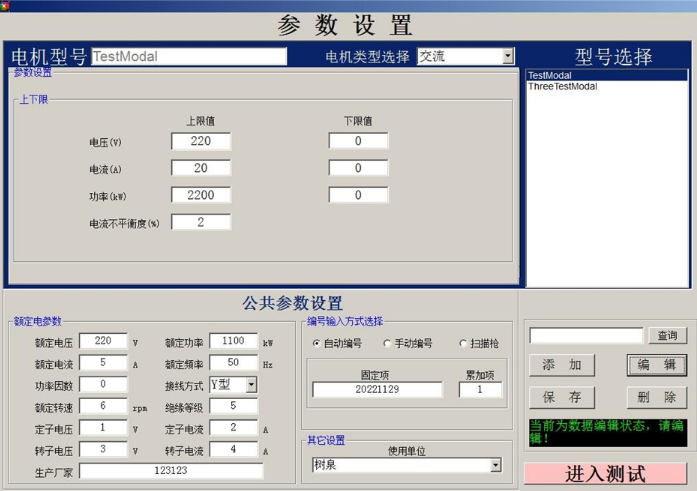

5、試驗數據處理：試驗結果保存在工控機內

微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功

能。

6、電源：采用單調壓器（無變壓器）輸出模式。

(2)加壓之前，套管及定子繞組端部應清潔干燥，試驗溫度保持為環境溫度。為了取得正確的結果，每次加壓前在機械上、熱量上和電氣上的應力，可能影響著試驗結果，因此要求試前有一段休息恢復時間。

(3)為了得到同期的橢圓掃描波形和穩定的標量脈沖，前置放大器的電源與試驗電源相應要求一致。

(4)方波發生器的方波上升時間應不大于0.1μs，C0應滿足C0≤0.1Cx，實際選用C0時，對大容量試品，如電容器、變壓器、發電機等，C0好用100pF。

(5)發電機局部放電測量遇到的麻煩問題是外界干擾。外界干擾可分二大類，一類為與電源電壓基本無關的干擾，例如操作開關（包括繼電器開關）、直流電機換向、電焊、吊車起用、高壓試驗及無線電發射等（其中也包括儀器本身之固有噪音），另一類與電源有關的干擾，這種干擾表現為隨試驗電壓升高而增大，但不是發電機內部發出，而是來自變壓器中、高壓引線上或者鄰近物接地不良等，有時高低壓側接觸不良也能產生干擾。對于這些干擾應采用相應措施，為了遏制電源電壓的干擾信號，電源側二端可并聯一個5~10μF的電容器，整個試驗回路應保持接觸良好，接地可靠（可采用一點接地），高壓引線導線外徑不能過細，防止產生電暈。對于外界明顯干擾例如吊車，勵磁機整流換向、高壓線路應盡量避開。在現場的工業試驗中，無論采用何種周密的措施，外界的干擾總是難免的，在這種條件下，一定要憑試驗專業人員的經驗加以識別。

2．試驗步驟

(1)按圖1接線。

(2)在被試繞組上注入標準放電量(q0 ＝C0U0)，進行測試前的校正，使其單位放電量q0在某一定值。其中必須注意將K調整好的放大器位置旋鈕加壓前后務必保持同一固定位置。
