中試控股技術研究院魯工為您講解：400W電機綜合實驗臺

中試控股是電機性能實驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

ZSDJ-III智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

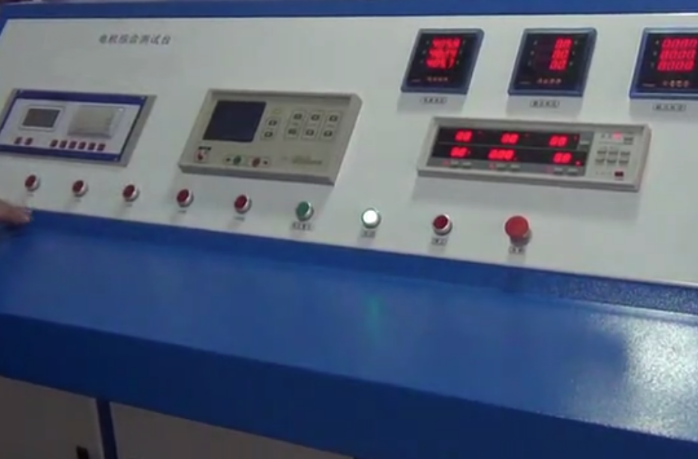

ZSDJ-III智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

1、電源品質高、性能穩定：除滿足試驗標準要去的電源品質外，數字電源具有頻率范圍寬、頻率穩定度高、輸出電壓頻率響應快、輸出點參量閉環控制等特點，這些特點為形成高性能的電機試驗站提供了良好的基礎。

2、電源的并聯解并和擴容功能：試驗系統使用的兩臺數字電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加數字電源的容量（并聯新的數字電源）使可完成系統擴容升級。

3、方便靈活的等效負載試驗：定子疊頻法是單電機進行溫升試驗的主要方法。不需要疊頻變壓，數字電源單機能夠滿足輸出滿足疊頻試驗要求的電壓波形。

設計依據

GB/T22670-2008 變頻器供電三相籠型感應電動機試驗方法

GB755-2008旋轉電機 定額和性能

GB/T755.2-2003旋轉電機（牽引電機除外）確定損耗的效率的試驗方法

ZSDJ-T 永磁同步電機試驗系統

與傳統的電勵磁同步電機相比，永磁同步電機，特別是稀土永磁同步電機具有損耗少、效率高、節電效果明顯的優點。又因無需勵磁電流，沒有勵磁損耗，提高了電動機的效率和功率密度。針對永磁同步電機的特點，在網絡化測控系統的平臺上開發建設永磁同步電機試驗系統，它具有測試精度高、控制簡單、自動化程度高、調速方便、調速范圍廣、低速性能好等特點，上位機自動設置轉速、扭矩，可自動繪制各類特性曲線，廣泛用于普通永磁同步電動機、變頻高速永磁同步電動機。

產品特征

永磁同步電機試驗系統性能特點

1、標準參數管理功能

標準參數可通過鍵盤輸入，具有權限保護功能，作為測試電機合格與否的依據。

2、測試過程控制功能

軟件系統在接線完畢、按下啟動按鈕后，可以按照設定好的測試內容與線路對定子執行自動測試，并在屏幕上顯示所有測試結果。

3、編號管理功能

可以根據型號類型保存相應的定子編號，并在測試時自動遞加。

4、測試數據管理功能

該軟件可以保存電機的測試數據，有多種方式對測試結果檢索，可對測試結果進行約定格式的打印。

1·中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道；
2·電機交流耐壓裝置為便攜式可任意移動；
3·容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等；
4·電氣強度：量程0-10mA；
5·測試條件：施加電壓0-3KVAC可調,精度1%；
6·絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%；
7·冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%；
8·低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%；
9·堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%；
10·空載功率：量程0-100KW,測試條件額定電壓,精度1%；
11·空載電流：量程ACO-200A,測試條件額定電壓,精度1%；
12·泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%；

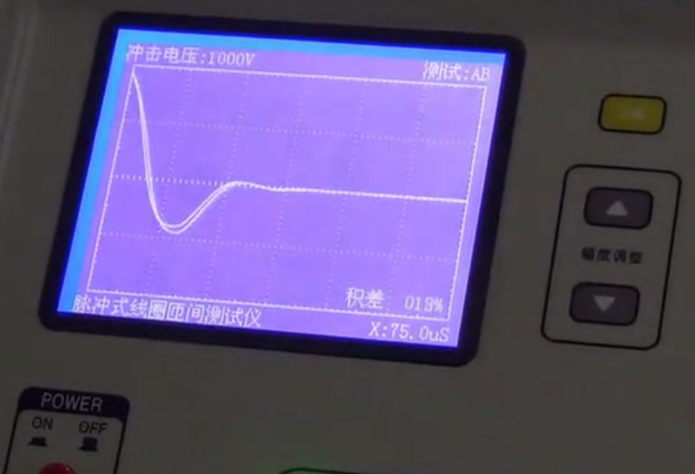

13·匝間絕緣：測試條件0.5-3.5AV,精度1%。

智能電機綜合測試臺是針對鋼鐵、煤礦、鐵礦等電修行業涉及定做的電機綜合類試驗系統，它可以完成各種電機、變壓器在一個試驗臺的綜合，如交流異步電機、交流同步電機、直流電動機、直流發電機、變壓器。也可以完成各種試驗的綜合，如絕緣電阻測量、直流電阻測量、工頻耐壓測試、匝間耐壓測試等等常規試驗和空載試驗、堵轉試驗等運行試驗。

智能電機綜合測試臺是科研項目，本項目針對目前公司輔助設備的低壓電動機的容量及試驗參數，并根據現場實際對電動機試驗項目、操作方法、控制線路、技術參數進行分析、整合。設計、定制加工一套適用于目前的電動機綜合測試系統，該系統滿足 200kW及以下三相交流/直流電動機的空轉及空載試驗，來檢驗電動機的檢修質量，確保主輔工藝系統安全、穩定運行。

絕緣是合格的，未受潮；中小型發電機K＞1.3或K＞1.6，而P＜1.5或P＜2.0，同樣絕緣未受潮，是合格的，

1、試驗目的通過發電機定子鐵心損耗及溫升試驗，檢查定子鐵心的鐵損值和鐵齒各部分的溫升狀況是否符合標準要求。



2、試驗標準

(1) 根據DL/T596-1996《電氣設備預防性試驗規程》，勵磁磁通密度為1.0T(特斯拉)下持續試驗時間為90min。齒的最高溫升不超過25K，齒的最大溫差不大于15K，單位鐵損不得超過該型號硅鋼片的允許值（一般在1T時為 2.5W/kg）。在磁密為1.0T下持續試驗時間為90min。

(2) 試驗時的各部分溫升和鐵損值與出廠值比較，不應有明顯增大。



3、定子鐵心數據鐵心軛部面積: S=28413cm ；鐵軛重量：G=146200kg。



4、試驗接線圖圖1-1 鐵心損耗試驗原理圖圖中： K：空氣開關 T：調壓器 2 2020/5/27 發電機鐵心損耗及溫升試驗方法  B1：中間變壓器 B2：補償變壓器 C：補償電容器組 CT：電流互感器 V：電壓表 G：被試發電機鐵心 W ：勵磁繞組 W ：測量繞組試驗采用調壓器零起升壓，磁通密度試驗值為1.0T。勵磁線圈匝數W =3匝，測量線圈匝數W =1匝，測量電壓為U2=630.8V。在加壓試驗過程中，監測U2達到630.8V時，即認為鐵心中的磁密已達到了試驗所要求的磁密值（B=1.0T）。



5、試驗前準備工作

(1) 試驗前發電機定子冷卻水系統應停止工作；

(2) 發電機定子三相繞組出線及中性點均須可靠短路并接地；

(3) 發電機出口CT二次側須短路接地；

(4) 發電機定子鐵心各測溫元件的測溫功能應盡量恢復；

(5) 試驗電源容量要求為三相380V，500kVA，試驗只需兩相，考慮安全因素，電源容量應有一定裕度。由于試驗電流較大，為了避免試驗時電源電壓下降太多，要求電源電纜的截面積應足夠大，建議：用兩根 3×Ф185mm2+95 mm2的電纜作為電源電纜，并引至發電機平臺試驗現場；為避免電纜通入大電流后鎧裝層產生渦流發熱，應將一根電纜的其中兩根相線（如黃相與紅相）與另一根電纜中不同色的兩線（綠相與零線）并聯作為一相使用，另外，必須將電纜的鎧裝層一端可靠接地；

(6) 電源開關的跳閘按鈕要拉至發電機平臺，并確保能正確動作；

(7) 電氣二次人員事先設定電源開關相關的電流速斷及過流保護整定值。當發生異常情況時，能及時斷開電源；

(8) 現場制作的電纜接頭線耳須用Ф18mm 大小的孔，以便于用螺桿安裝到試驗開關柜的相關部位；
