中試控股技術研究院魯工為您講解：高壓電纜介質損耗低頻試驗儀

中試控股是ZSHVA超低頻耐壓介質損耗測試裝置源頭實力大廠
可以完成試驗：應用于6kV、10kV、35kV電纜、電力電容器、大中型發電機、電動機的無損耐壓及介質損耗等項目的測試，集成介質損耗診斷系統、耐壓測試等多種測試功能，峰值電壓可達80kV。
參考標準：DL/T849.4-2004和IEEE400.2-2013
ZSHVA超低頻耐壓介質損耗測試裝置是由中試控股研發生產，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。它克服了國內同類產品的諸多缺點，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
ZSHVA超低頻耐壓介質損耗測試裝置采用了降低試驗頻率，從而降低了試驗電源容量的方法。從國內外多年的理論和實踐證明，用 0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單。這就是為什么發達國家普遍采用這一方法的主要原因。

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事超低頻耐壓介質損耗測試裝置，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。
耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻介損測試技術，其中 0.1Hz 超低頻介損技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列超低頻介損高壓發生器是采用最新
美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
ZSHVA超低頻耐壓介質損耗測試裝置遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

1.電壓（峰值）0-80kv， 靈敏度：0.1kV， 精確度：1 %
2.波形：超低頻正弦波、直流電壓，電壓正，負峰值誤差：≤3％，電壓波形失真度：≤1％
3.頻率范圍：0.1 Hz 0.05 Hz 0.02 Hz 負載范圍（超低頻測試）：10nF–10μF
4.電流：測量范圍：0–70 mA ，靈敏度：1μA ，精確度：1 %
5.介損：
超低頻正弦波電壓范圍：1–80kVrms
負載范圍：50nF–5μF
分辨率：不低于1x10-6
精確度：不低于1x10-3
測量范圍：1x10-3–21000x10-3
介損測量頻率：0.1Hz
電容量范圍：50nF-5μF
電阻值范圍：30MΩ-10GΩ
體積：48cm*28cm*58cm
重量：45kg
6.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
7.電源：頻率50Hz,60hz，電壓100v -260V±5%。
8.usb通信口。
9.使用條件：戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
10.電源：電壓 220V±5%，50±5Hz

12.介損測試的原理
電纜絕緣的電學模型
良好的絕緣電阻趨向無窮大；電容阻抗跟電纜特性和長度有關；阻性電流非常小，且與電壓同相位；容性電流值固定，相位落后電壓90°
Ⅰ電流
相位
此夾角的正切值就是阻性電流和容性電流的比值
δ  ⅠR/ⅠC=δ的正切（tgδ）
V電壓相位
ⅠR阻性電流
?阻性電流越大，絕緣能力越差
?阻性電流越大，介損角δ越大
?介損角越大，正切值越大
?通過測量介損角正切可以判斷絕緣老化程度
13.對電纜絕緣加載0.1Hz的測試電壓后，容性電流和阻性電流的比值（即接受角的正切值）可以判斷電纜的健康狀況。（見下圖）
測試電壓值（kV rms）
14.測試方式：選用0.1Hz的測試頻率；0.5U0、1U0、1.5U0和耐壓測試電壓四個點各3分鐘；測試設備在各測試點讀取10個數值；將結果跟下表的標準進行比對
判斷
項目
判斷
建議 穩定性讀                  總斜率                                                  均值
數標準差0.5和1.5U0            二次斜率                U0介損讀
[10-3] 差值[10-3]                  [10-3]                  數[10-3]
完全正常<0.05       且           <5            且          <2            且         <4
建議進行
后續檢測0.05to0.5     或         5to80         或         2to52         或       4to50
需要立即
采取措施>0.5         或          >80           或         >52           或         >50
表 4 不同類型發電機的單相對地電容量
表 5 交聯聚乙烯絕緣單芯電力電纜的電容量(μF/km)
115.試品電流的估算方法：
計算公式： Ｉ＝2πfCU
四．產品特點
☆ 技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等
測試過程全自動化。
☆ 設備操作：接線簡單，使用便捷。
☆ 保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時
間≤10ms）,儀器安全可靠。
☆ 安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
☆ 采用了高低壓閉環負反饋控制電路，輸出無容升效應。
☆ 配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
☆ 測試范圍大：0.1Hz、0.05Hz 、0.02Hz多頻率選擇，測試范圍大。
☆ 中英文切換和USB功能

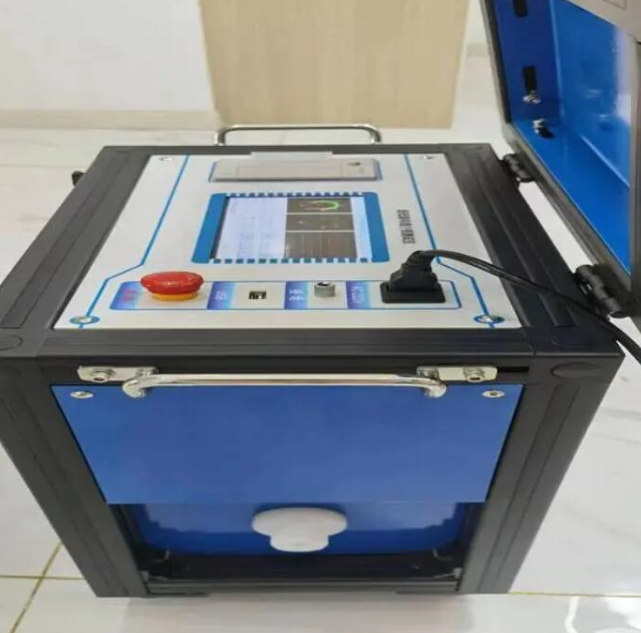

五．儀器結構功能說明
本儀器為一體化結構
控制器各部件布置如圖 1 所示，各部件功能說明如下：
“  ”  － 接地端子：使用時與大地相連。
“開關” － 電源開關：內置指示燈，開時亮，關時熄“AC220V”－ 電源輸入插座，內置保險管。
“打印機”－ 打印測試報告。
“電容觸摸顯示屏”－ 顯示測試數據以及輸出波形，并可以直接在屏幕上用
手操作。
“STOP”-用于緊急停止試驗。

試驗過程中，如果遇到非試品電纜絕緣缺陷使儀器出現過流保護，在查明原因后，應重新進行耐壓試驗。
八．注意事項
1、試驗時請嚴格遵守高壓試驗的安全規范，由專業人員操作；
2、儀器如有故障，切勿自行拆機修理，應立即與我公司聯系；
3、關機后應用放電棒對試品進行充分放電，確信放電完畢后，再拆線！
九．運輸及保存
（1）運輸
本產品運輸時必須進行包裝，包裝箱可用紙箱或木箱，包裝箱內應墊有泡沫防震層。包裝好的產品，應能經公路、鐵路、航空運輸。運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。
（2）儲存儀器平時不用時，應儲存在環境濕度在-20℃～+60℃，相對濕度不超過 85%，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。
（3）防潮在氣候潮濕的地區或潮濕的季節，本儀器如長期不用，要求每月開機通電一次（約二小時），以使潮氣散發，保護元器件。
（4）防曝曬儀器在室外使用時，盡可能避免或減少陽光的直接曝曬。儀器在室外使用時，盡可能避免或減少陽光的直接曝曬。
十．質量保證
（1）本儀器嚴格按照國家標準和企業標準制造，每一臺儀器都經過嚴格的出廠檢驗。
（2）本儀器享有一年的保修期，在此期間由于制造廠的原因而使質量低于特性要求，本
公司將免費予以保修。
（3）在儀器使用壽命內，本公司將終身提供儀器的維護、使用培訓、軟件升級等相關服務。
（4）如果在使用中發現問題，請及時與本公司聯系，我們將在 24 小時（省內）或 48 小時（省外）為您服務解決問題。
十一.打印機換紙方法
SP-EF打印機更換紙卷操作非常簡單，它不需要取出整個打印機，只需按動開門按鈕即可打開前蓋，按照圖A打開前蓋后把剩下的紙芯取出，然后按照圖B的所示裝上新紙卷，再按圖C所示合上前蓋即可。
注意：合上前蓋時要讓打印紙從出紙口中伸出一段，放在居中位置，讓膠軸將打印紙充分壓住，否則無法打印。熱敏式打印機上紙時，必須確認熱敏印紙的熱敏涂層在上面，再將熱敏紙放入打印機紙倉。如果熱敏涂層未在正確面上，則打印不出字跡。如果出現打印紙走偏現象,可以重新打開前蓋，調整打印紙位置
