武漢繼電保護測試儀，都說電老虎電老虎，有電的地方總是會出現一些危險的事情，前兩天還有新聞說是一個男子在打雷閃電的時候玩手機出了事故的新聞呢，這個事情就是和電力有關啊，所以做電力保護機制是非常重要的日程。

武漢繼電保護測試儀就是這樣應運而生的存在啦，首先這款儀器是為了測試是不是有漏電之類的現象發生，一旦發生的話，會在第一時間類通知，斷電，會讓所有的帶電的設備變得安全，也讓所有的生命財產得到保障。

當然武漢繼電保護測試儀的工作原理也是電力學的基礎，在最新的設備上，大屏幕高分辨顯示屏，讓視覺觀察角度來說，真的非常便利，滿足各種工作狀態。運算速度快速，試試數字信號處理能力也是不在話下，關鍵是體積小，重量輕，很適合攜帶。

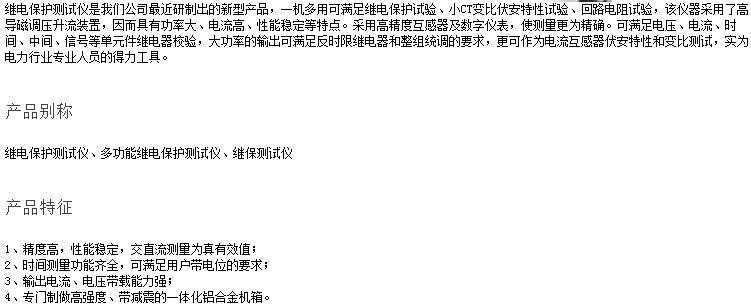

ZSJB-108型繼電保護試驗箱采用了高導磁調壓升流裝置，因而具有功率大、電流高、性能穩定等特點。采用高精度互感器及數字儀表，使測量更為精確。可滿足電壓、電流、時間、中間、信號、反時限等單元件繼電器校驗及整組試驗。并可作電流互感器伏安特性和變比測試，實為電力行業專業人員的得力工具。

一、主要特點：

精度高、性能穩定、交直流測量為真有效值。

時間測量功能齊全、可滿足用戶帶電位的要求。

輸出電流、電壓帶負載能力強。

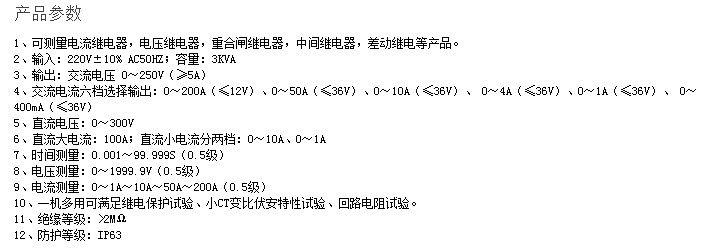

二、主要技術參數：

1、輸入：AC50HZ   220V  2KVA

2、輸出：AC   0～250V    （≥10A）

 0～200A    （≤12V）

     0～50A     （≤36V）

0～10A     （≤36V）

              0～500mA  （≤12V）

DC   0～300V    （≤8A）

                  0～10A     （≤12V）

                  0～1A      （≤12V）

    3、時間測量：0.001～99.999S

4、電壓測量：0～199.9V（0.5級）

5、電流測量：0～1A～10A～50A～200A（0.5級）

6、外型尺寸：470mm×240mm×310mm（改進型）

7、重量：28KG

三、使用前的檢查：

使用儀器前，對儀器應進行全面檢查，以確保儀器是否處于正常工作狀態。若儀器不正常，應及時與廠家聯系。進行檢查時，儀器與外部設備應無任何連接線，檢查步驟如下：

1、檢查儀器外觀是否有損，儀器內部是否有異常聲響，儀器各旋鈕、接線端子及螺絲是否有松動。

2、檢查供電電源的可靠性，用萬用表測量電源電壓，以避免因工作電壓超出正常范圍造成儀器損壞。將調壓器調節旋鈕逆時針旋至最小。

3將儀器接到符合要求的交流電源上、合上電源總開關，此時電壓、電流表頭應為亮態，打開秒表電源、秒表亮滅正常。旋轉“輸出顯示選擇”開關，輸出狀態指示燈應按順序變化。

四、面板功能及使用操作方法：

     250V       50A      200A     10A      500mA

（10A）    （36V）  （12V）  （36V）   （12V）    *

  ①　　　　②　　　　③　　　④　　　　⑤　 　　⑥

        AC

　　　　　　　○         ○        ○      ○        ○       ○

1、交流電壓輸出：

交流電壓0～250V（10A）輸出時，從①與⑥之間輸出，此時顯示選擇應切至“①”指示燈亮，順時針旋轉調壓器旋鈕調至所需要的電壓。

2、交流電流輸出：

（1）交流電流0～200A（12V）輸出時，從③與⑥端子之間輸出，此時顯示選擇應切至③指示燈亮，合上“交流輸出”開關，順時針旋轉調壓器旋鈕調至所需要的電流。

（2）交流電流0～50A（36V）輸出時，從②與⑥端子之間輸出，此時顯示選擇應切至②指示燈亮，操作方式同上。

（3）交流電流0～10A（36V）輸出時，從④與⑥端子之間輸出，此時顯示選擇應切至④指示燈亮，操作方式同上。

（4）交流電流0～500MA（12V）輸出時，從⑤與⑥端子之間輸出，此時顯示選擇⑤指示燈亮，操作方式同上。

注：當輸出交流量時，切勿同時輸出兩個交流量。

3、直流輸出回路：

               ⑦　　  　⑧　　　 ⑨　　 　⑩

        DC

            ○       ○      ○     ○

           300V       10A       1A       ┷

（1）直流電壓0～300V輸出時，從⑦與⑩之間輸出0～300V電壓，此時顯示選擇應切至“300V”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電壓。

（2）直流電流0～10A輸出時，從⑧與⑩端子之間輸出，此時顯示選擇應切至“10A”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電流。

（3）直流電流0～1A輸出時，從⑨與⑩端子之間輸出，此時顯示選擇應切至“1A”指示燈亮，合上“交流輸出”和“直流輸出”開關。順時針旋轉調壓器旋鈕調至所需要的電流。

4、時間測量回路：

（1）儀器內置5位數量電秒表，電秒表可用試驗箱內部啟動，也可外部啟動，即可設置為單邊觸發，也可設置為雙邊觸發。當內部啟動時，按下試驗箱任意一個“輸出控制”開關，儀器即可啟動秒表，通過被試裝置動作接點至儀器面板“停表”端子，當被試裝置動作，秒表停止。

五、使用操作舉例

1、電壓繼電器吸合及釋放試驗

先將儀器處于準備狀態，被試繼電器接至對應輸出電壓端子上（即AC400V（5A）和*端），按下“交流輸出”，緩慢調節調壓器，使輸出電壓平穩上升至繼電器吸合時，記錄吸合電壓，再反方向調節調壓器至繼電器釋放，記錄下釋放電壓，據此可算出被試繼電器的返回系數。如被試繼電器為過電壓繼電器，則反方向進行。

2、電流繼電器整定值試驗

將被試繼電器從線路上解除，接至本儀器電流輸出端子上，撥動“輸出顯示選擇”選到合適的電流檔位，按下“交流輸出”，緩慢調節調壓器至繼電器動作，記下電流表所顯數值，判斷繼電器動作情況。

3、時間繼電器延時時間測試

將被試斷電器接至直流輸出端子上，直流電壓檔位選擇正確，打開“交流輸出”和“直流輸出”開關，緩慢調節調壓器至額定動作值，然后關斷“直流開關”，打開秒表并復位，“單/雙”開關打在“雙”位置，“內啟/外啟”至“內啟”側，將被試斷電器延時動合觸點接至“停表”端子上，按下“直流輸出”開關，電壓輸出，同時秒表啟動，待延時時間到后，秒表計數停止，此時秒表所顯數字即為該時間繼電器的延時閉合時間，若要測延時釋放時間則原理同前，實際操作相反。

4、CT伏安特性測試

11        12

伏安變比電流接入

將“輸出顯示選擇”開關置“①”指示燈亮，將端子⑥與12短接，輸出從①11端子連接到電流互感器二次側，這樣就可以作部分CT的伏安特性試驗。若需要高電壓，可使用我公司伏安特性測試儀或在此儀器基礎上提高電壓輸出。打開“交流輸出”開關，緩慢調節調壓器，觀察“輸出顯示V/A”表頭（即電壓值）和“輸入電流顯示（A）”（即電流值）表頭，分別記錄下幾組數據（注意：每次測量的全過程不允許回調調壓器，調至高電壓大電流時，時間要短），根據測量的數據，測繪出伏安特性曲線。

5、CT變比測試

將電流置“AC0-200A”檔位，將輸出端子③⑥對應接至CT一次側，CT二次側接面板“交流電流接入”端子，從“輸出顯示V/A”表頭讀出CT一次電流，從“輸入電流顯示（A）”表頭讀出CT二次電流，調節調壓器可測試200A/5A以下CT變比。

六、操作注意事項

1、禁止在電壓、電流輸出端子上反接入電壓、電流；

2、通電前首先檢查調壓器是否接好并調回零位，電源開關應在“關”位，輸出控制開關應在關斷位置，輸出端子上應無低阻負載；

3、確定被試繼電器類型后，轉換“輸出顯示選擇”開關旋鈕，選定輸出狀態，再將被試斷電器線圈接到對應輸出端子上。

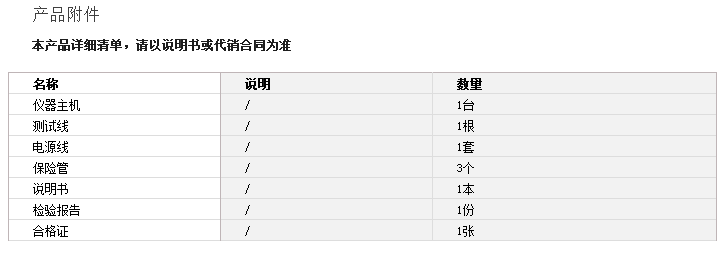

七、設備配套

1、試驗箱主機1臺

2、試驗線1套

3、試驗箱技術說明書1份

4、合格證出廠報告各一份

八、保修條件

本試驗箱自出廠之日起12個月內，用戶按本說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新品；非因產品質量問題而導致?lián)p壞，我廠負責保修，適當核收修理費用。
