微機繼電保護測試儀平行式掃描原理

時間：2021-11-16

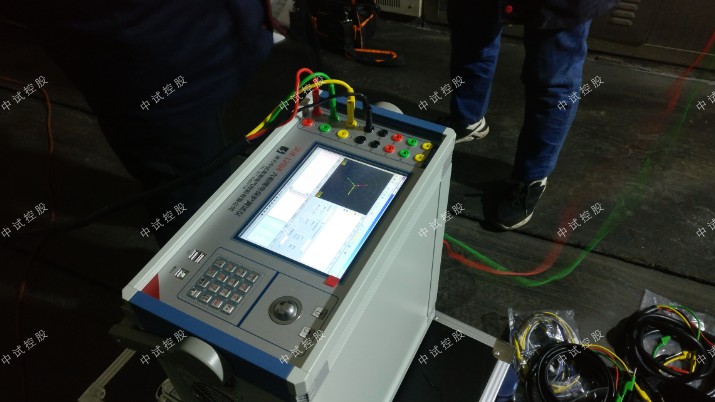

中試控股技術博士為您解答：電力工作者在工作中，經常需要對電力變壓器、繼電器等高壓電力設備進行性能測試儀，因此需要用到微機繼電保護測試儀，而其平行式掃描是微機繼電保護測試儀一個比較常規的試驗項目，本文就以微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀平行式掃描原理。

試驗中待測試的掃描邊界點由起點阻抗Z、掃描線傾角、間距以及掃描線數目決定，同理，此處掃描線傾角以平行于R 軸為0°。設置完以上參數后，程序自動以起點阻抗Z 為開始，沿R 軸正方向，按“掃描間距”等距離地計算各掃描線，掃描線的方向平行于“掃描傾角”方向，掃描線的長短由“掃描長度”確定。每條掃描線與整定邊界特性的交叉點即為測試時等待搜索的動作邊界點。

如果程序計算過程中發現某條掃描線的搜索起點或終點的電壓、電流越限，則自動忽略該掃描線。

測試開始時，測試儀首先測試中心點的動作情況。中心點必須動作，否則將停止試驗。這是因為沿每一掃描半徑線由半徑端點向中心點搜索被認為是從動作區外向動作區內搜索，如中心點不動，搜索勢必無法進行。中心點動作后，沿每條半徑線的搜索是從半徑端點逐點向前推進進行測試，在半徑端點處不動作，逐點推進直至找到動作點，即為該線的動作邊界值，在阻抗平面上打上圓點標記，再進入下一條線搜索。
