如何根據變壓器有載開關測試儀測試的波形來判斷開關有何故障

時間：2021-11-19

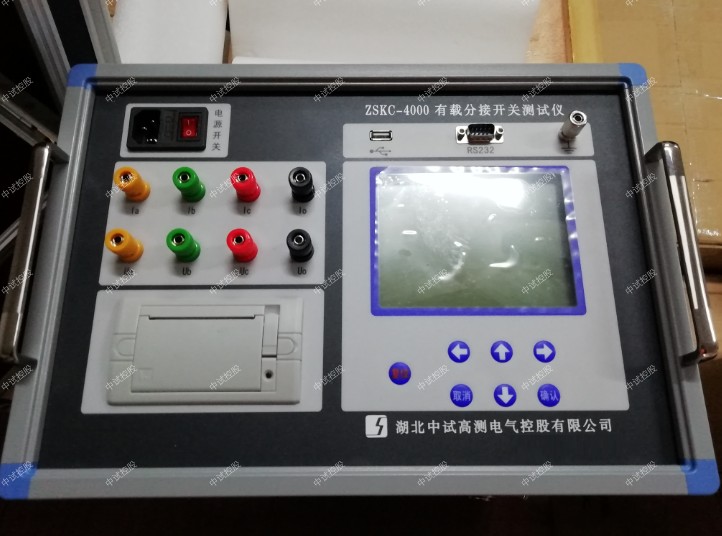

中試控股技術博士為您解答：電力變壓器在長時間使用之后，需要定期檢查其內部的分接開關的絕緣性能，因此需要用到變壓器有載分接開關測試儀，那么當儀器測出波形之后，需要怎么解讀呢？本文以變壓器有載分接開關測試儀為例，來給大家簡單介紹如何根據變壓器有載開關測試儀測試的波形來判斷開關有何故障。

1號：圖中的波形無斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前測試線等引起的電阻R0=01Ω左右，開關動作接入的電阻值R1=5Ω，R2= 5Ω左右，且兩個電阻橋接的過程很清楚。說明開關正常。

2號：圖中的波形有明顯斷開點，過度總時間在標準之內。但開關動作接入的電阻值R1=45Ω以經斷開，本儀器測量有效值為42Ω超過就視為斷開，而且斷開時間達20ms，嚴重超過標準中偶而斷開時間2ms以內的規定。開關以經損壞要檢修，如不檢修帶電操作將造成嚴重后果。

3號：圖中的波形有明顯斷開點，過度總時間在標準之內。開關動作接入的電阻值正常，但兩個電阻橋接的過程有5ms的斷開時間。可以肯定開關有開路性故障，一定要檢修后才能投入使用。

4號：圖中的波形有斷開點，過度總時間T4=46在標準的35～50ms之內。開關動作前后接入的電阻值正常，且兩個電阻橋接的過程很清楚。但從R2往線包過渡橋接時有斷開，這時要通過坐標的時間刻度，看斷開點有沒有超過標準中偶爾斷開時間2ms以內的規定。如果沒有超過2ms或電阻最大值沒有超過本儀器測量有效值42Ω。就可以繼續使用。超過了就重復測試幾次看是不是都超過標準，如果都超標準說明有問題。

根據波形來判斷數據是電力工作者需要掌握的技能，需要多看多練。
